Revisa el diagrama de cableado antes de realizar cualquier conexión para evitar cortocircuitos y daños en el sistema eléctrico. Identifica claramente cada fusible, relé y conector según la codificación de colores para garantizar la instalación correcta.
Localiza los componentes clave como la batería, interruptor de encendido y motor de arranque en el esquema. Esto permite verificar la continuidad de los circuitos y detectar fallas comunes como cables sueltos o conexiones corroídas.
Comprueba las rutas de cableado siguiendo el diagrama paso a paso. Asegúrate de que los cables de potencia y de señal estén separados adecuadamente y que los terminales estén firmes. Este procedimiento facilita el mantenimiento preventivo y reduce el riesgo de interrupciones durante el uso.
Utiliza herramientas de medición como multímetro y probador de continuidad mientras sigues el diagrama. Esto permite confirmar la funcionalidad de interruptores, relés y sensores, evitando reemplazos innecesarios y optimizando la confiabilidad del tractor.

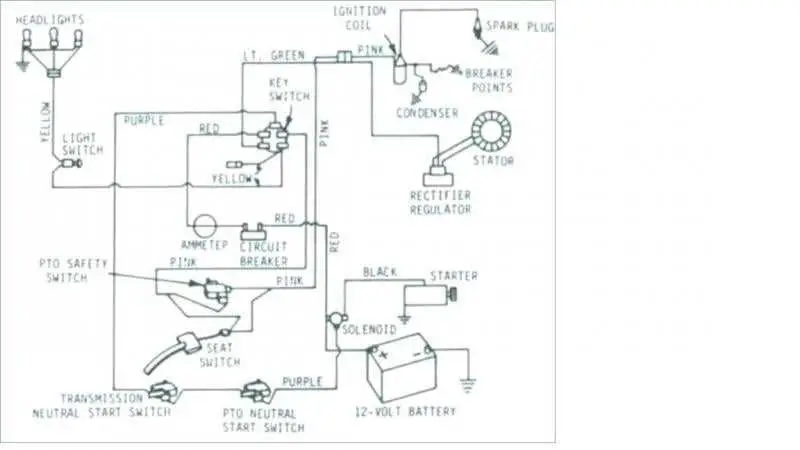

Diagrama de cableado del tractor cortacésped John Deere 111
Para identificar correctamente cada conexión, consulta directamente el diagrama de cableado original del John Deere 111. El sistema eléctrico se organiza en tres circuitos principales: arranque, iluminación y accesorios.
El circuito de arranque incluye la batería de 12 V, el interruptor de encendido y el solenoide de arranque. Verifica que los cables rojo y negro estén firmemente conectados a los terminales correspondientes para evitar fallos al encender el motor.
El circuito de iluminación abarca faros delanteros, luces de posición y el interruptor de luces. Los cables verdes y amarillos indican la polaridad; sigue la codificación de color en el diagrama para realizar reemplazos sin errores.
El circuito de accesorios controla el funcionamiento del motor de corte y otros componentes opcionales. Cada relé y fusible se marca claramente; comprueba su continuidad antes de instalar nuevos dispositivos.
Se recomienda trazar cada cable en el diagrama mientras inspeccionas físicamente el tractor. Esto facilita localizar conexiones sueltas, cortocircuitos o cables dañados. Mantén los conectores limpios y ajustados para prevenir fallas eléctricas.
Para reparaciones, identifica primero los fusibles y relés asociados con el componente afectado. Reemplaza únicamente los elementos que presenten daño o desgaste visible, siguiendo la ruta indicada en el diagrama.
Ubicación de fusibles y conexiones principales en el John Deere 111
Ubica la caja de fusibles debajo del asiento, cerca del compartimento de la batería. Contiene fusibles de 10 A y 15 A que protegen el sistema eléctrico del tractor.
Conecta la batería al interruptor de encendido mediante el cable positivo rojo, asegurando que la conexión sea firme y sin corrosión. El cable negativo negro debe unirse directamente al chasis del tractor para garantizar un buen retorno de corriente.
Los fusibles principales controlan luces, motor de arranque y sistema de corte de césped. Verifica que cada fusible corresponda a su circuito: luces delanteras 10 A, motor de arranque 15 A, sistema de corte 10 A. Sustituye fusibles quemados por otros de igual amperaje.
Revisa las conexiones principales del alternador y regulador de voltaje. El cable del alternador va hacia la batería y al fusible principal de 15 A. Asegura que las terminales estén apretadas y sin oxidación para evitar caídas de tensión.
Los interruptores de palanca del sistema de corte se conectan mediante cables al relé y a los fusibles correspondientes. Comprueba que cada conexión sea sólida y que los cables estén libres de cortes o peladuras que puedan causar cortocircuitos.
Para mantenimiento preventivo, inspecciona las conexiones principales cada 50 horas de uso. Limpia los contactos con un paño seco y verifica que no haya cables flojos ni fusibles sobrecalentados. Esto mantiene el sistema confiable y evita fallos durante la operación.
Identificación de símbolos eléctricos en el esquema del John Deere 111
Localiza primero los símbolos de la batería y el interruptor de encendido; la batería se representa como un par de líneas paralelas desiguales, mientras que el interruptor de encendido aparece como un círculo con una línea que lo atraviesa indicando apertura o cierre.
Los fusibles se indican mediante un pequeño rectángulo con una línea diagonal interna; verifica cada fusible comparando su posición con la del diagrama para asegurar la correspondencia correcta con el circuito protegido.
Los relés se muestran como cuadrados con líneas que conectan los contactos; observa las marcas internas que diferencian la bobina del relé de los contactos normalmente abiertos o cerrados.
Los motores, como el del cortacésped, se representan con un círculo que contiene la letra “M”; las conexiones hacia el motor deben coincidir con los colores y números indicados en el esquema para evitar errores de cableado.
Las luces y señales utilizan pequeños círculos o triángulos, a veces con un filamento dibujado internamente; comprueba la polaridad indicada por el diagrama antes de conectar.
Los interruptores de seguridad y sensores de freno se representan con líneas interrumpidas o contactos que cambian de posición; su identificación correcta garantiza que los sistemas de seguridad funcionen según lo previsto.
Todos los cables se muestran como líneas simples, con números o colores que indican la función y la ruta; sigue estas referencias cuidadosamente al inspeccionar o reparar el sistema eléctrico.
Procedimientos para rastrear fallas comunes con el diagrama de cableado
Para localizar fallas en el John Deere 111, identifica primero el componente que no funciona y sigue su línea en el diagrama de cableado. Comienza verificando las conexiones visibles y los fusibles asociados.
- Revisa la batería y los terminales por corrosión o holgura. Una mala conexión puede causar fallas intermitentes.
- Comprueba los fusibles siguiendo el diagrama: cada fusible protege un circuito específico, así que asegúrate de que coincidan los números y colores indicados.
- Inspecciona los interruptores de seguridad, como el de asiento y freno de estacionamiento, confirmando que el cableado llegue hasta ellos según el esquema.
- Utiliza un multímetro para medir continuidad en los cables señalados en el diagrama, especialmente en los que alimentan la bobina de encendido y el motor de arranque.
- Observa cualquier cable cortado, pelado o con conectores flojos. El diagrama ayuda a identificar qué cables afectan múltiples funciones.
- Prueba los relés siguiendo su ubicación en el diagrama. Aplica voltaje de prueba para verificar que se activan correctamente.
- Si el motor no arranca, sigue la ruta de energía desde la batería hasta el motor de arranque, inspeccionando cada conexión marcada en el diagrama.
- Documenta cualquier hallazgo y reemplaza componentes dañados según la correspondencia exacta del diagrama de cableado.
Siguiendo el diagrama paso a paso se pueden identificar fallas sin depender de métodos de prueba al azar, reduciendo el riesgo de dañar otros circuitos.
