Verifica las conexiones principales del motor antes de cualquier intervención eléctrica. El diagrama de cableado John Deere 316 muestra claramente la ruta de alimentación de la batería al alternador, el interruptor de encendido y los fusibles. Esto permite identificar rápidamente fallas comunes como cortocircuitos o cables sueltos.
Presta atención a los colores de los cables y su correspondencia con los terminales. Por ejemplo, el cable rojo suele alimentar directamente la bomba de combustible, mientras que el negro conecta a tierra en el chasis. Una identificación correcta evita daños en componentes sensibles y facilita el reemplazo de fusibles quemados.
Utiliza el diagrama para ubicar sensores y actuadores específicos. En el John Deere 316, sensores de presión de aceite, temperatura del motor y nivel de combustible se encuentran claramente señalados. Con el esquema en mano, se puede comprobar continuidad y voltaje sin desconectar piezas innecesarias.
Documenta cualquier modificación o reparación. Al seguir el diagrama original, los ajustes posteriores en el sistema eléctrico serán más rápidos y precisos. Esto reduce el riesgo de errores y asegura que el tractor funcione de manera estable durante trabajos prolongados en el campo.
Confirma siempre el estado de los fusibles y relés según el diagrama. Una revisión sistemática permite detectar fusibles que soportan sobrecarga y relés que presentan fallas de contacto, garantizando que cada circuito reciba la corriente adecuada sin interrupciones.

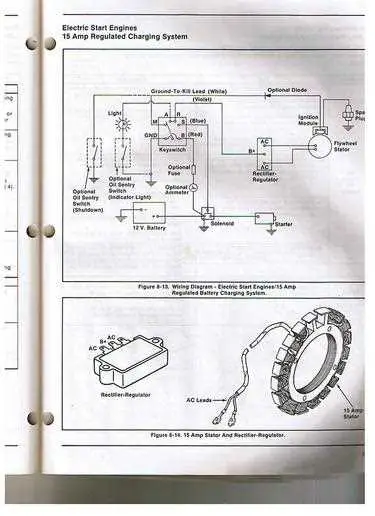

Diagrama de cableado John Deere 316
Conecta la batería al interruptor de encendido utilizando un cable rojo de 12 AWG para garantizar un flujo de corriente estable. Asegura que el fusible principal de 15 A esté instalado cerca del terminal positivo para proteger el sistema eléctrico. El alternador se conecta al regulador de voltaje mediante un cable amarillo, evitando contacto con superficies metálicas para prevenir cortocircuitos.
El motor de arranque requiere un cable grueso de 10 AWG que vaya directamente desde el terminal de la batería, mientras que el solenoide debe recibir una línea de control desde el interruptor de encendido. Conecta los indicadores del tablero siguiendo los códigos de color: verde para luces de operación, rojo para alertas de aceite y azul para luces de trabajo.
Los sensores de temperatura y nivel de combustible se enlazan al medidor mediante cables trenzados para reducir interferencias. Mantén separadas las líneas de alta corriente de las de señal para evitar fluctuaciones en los indicadores. Asegura todas las conexiones con terminales prensados y cubre con fundas termorretráctiles para prevenir corrosión.
Para el circuito de luces traseras y delanteras, utiliza cables de 14 AWG con conexiones en paralelo, incorporando interruptores resistentes a la humedad. Verifica la continuidad de cada línea antes de encender el tractor para confirmar que no existan cortocircuitos ni cables sueltos. Mantén el diagrama cerca durante el mantenimiento para agilizar reparaciones y evitar errores de conexión.
Ubicación y conexión de los fusibles y relés
Localiza la caja de fusibles y relés detrás del asiento del operador, cerca del panel de instrumentos del John Deere 316. Cada fusible está claramente marcado con su amperaje y función, lo que permite identificar rápidamente la protección correspondiente a luces, arranque y sistemas eléctricos auxiliares.
Para comprobar un fusible, retíralo con cuidado utilizando un extractor de fusibles o unos alicates de punta fina, evitando tocar los contactos metálicos con los dedos. Sustituye cualquier fusible quemado por uno del mismo amperaje para mantener la seguridad eléctrica.
Los relés se encuentran adyacentes a la caja de fusibles y controlan circuitos de alto consumo, como el motor de arranque y las luces principales. Cada relé tiene un diagrama de conexión en la tapa de la caja, indicando los terminales de entrada y salida. Sigue estos pasos:
- Identifica el relé correcto según la función marcada en el diagrama.
- Desconecta la batería antes de manipular relés para evitar cortocircuitos.
- Extrae el relé tirando de él de forma recta, evitando inclinarlo.
- Conecta el relé nuevo alineando los pines según la posición original.
Para un mantenimiento preventivo, revisa que los contactos de los fusibles y relés estén limpios y libres de corrosión. Un contacto sucio puede generar fallos intermitentes en el sistema eléctrico. Además, asegura que la caja esté bien fijada para evitar vibraciones que aflojen conexiones.
Utiliza siempre fusibles y relés de repuesto originales John Deere o equivalentes con las mismas especificaciones técnicas, garantizando compatibilidad y seguridad del tractor.
Identificación de cables para arranque y sistema de iluminación
Conecta el cable rojo grueso directamente al terminal positivo de la batería; este alimenta el motor de arranque. El cable negro que va a masa asegura el retorno de corriente y debe fijarse firmemente al chasis sin corrosión. El cable del interruptor de encendido, generalmente rojo con franja blanca, se conecta al solenoide del arranque; verifica continuidad con un multímetro antes de ensamblar.
Para el sistema de iluminación, el cable amarillo alimenta las luces delanteras y debe conectarse a la salida del interruptor de luces. El cable verde controla las luces traseras y la iluminación del tablero; asegúrate de que los terminales estén limpios y sin óxido. Los indicadores de dirección utilizan cables verdes con franjas amarillas y verdes con franjas rojas; conecta cada uno a su correspondiente lámpara, respetando polaridad.
Se recomienda etiquetar cada cable con cinta resistente para evitar confusiones durante mantenimientos futuros. Comprueba la continuidad y la correcta conexión antes de cerrar el compartimento de fusibles y de encender el equipo. Una identificación precisa evita cortocircuitos y prolonga la vida útil de los componentes eléctricos.
Solución de problemas eléctricos comunes en el tractor
Verifica inmediatamente el estado de la batería. Mide el voltaje con un multímetro; debe estar cerca de 12,6 V con el motor apagado y entre 13,5 y 14,5 V en marcha. Limpia terminales corroídos y asegura conexiones firmes.
Inspecciona los fusibles del panel eléctrico. Reemplaza los que estén fundidos según el diagrama de cableado del John Deere 316. Un fusible quemado puede interrumpir el funcionamiento de luces, encendido o instrumentos.
Controla el interruptor de encendido y los relés asociados. Utiliza un multímetro para comprobar continuidad y resistencia. Sustituye componentes que muestren desgaste o contactos quemados.
Revisa los cables y conectores principales. Busca desgaste en el aislamiento, conexiones flojas o signos de cortocircuito. Sustituye cables dañados y asegúralos con bridas para evitar vibraciones que provoquen fallas.
Examina los sistemas de iluminación y señalización. Confirma que cada lámpara recibe el voltaje correcto y reemplaza bombillas quemadas. Verifica tierra adecuada en cada componente.
Evalúa el motor de arranque y el alternador. Comprueba que el motor de arranque reciba suficiente corriente y que el alternador cargue correctamente la batería. Mide la salida del alternador; valores inferiores a 13,5 V requieren revisión.
Testea los sensores y conexiones del sistema de corte y accesorios. La suciedad o humedad puede generar lecturas erráticas. Limpia conectores y aplica grasa dieléctrica para proteger contra corrosión.
Registra cada acción en un esquema simplificado del sistema eléctrico para identificar patrones de fallas y facilitar futuras intervenciones.
