Para solucionar problemas eléctricos en el cortacésped John Deere X475, primero es necesario tener a mano el diagrama de cableado. Este diagrama detalla la conexión de los componentes eléctricos y proporciona información vital para la reparación y mantenimiento del sistema. Con este diagrama, podrás identificar rápidamente posibles fallos o conexiones incorrectas.
El diagrama incluye el esquema de cables que conecta la batería, interruptores, motor y otras piezas clave. Es importante revisar cada componente y asegurarse de que todos los cables estén conectados correctamente. En caso de que algún componente no funcione, revisa las conexiones de acuerdo con el diagrama para detectar posibles daños o desgastes.
Además, el diagrama te permitirá realizar mantenimientos preventivos. Inspecciona los cables en busca de posibles signos de desgaste o corrosión. Si encuentras algún problema, reemplaza las piezas defectuosas siguiendo las instrucciones del diagrama para asegurar el correcto funcionamiento del sistema eléctrico.

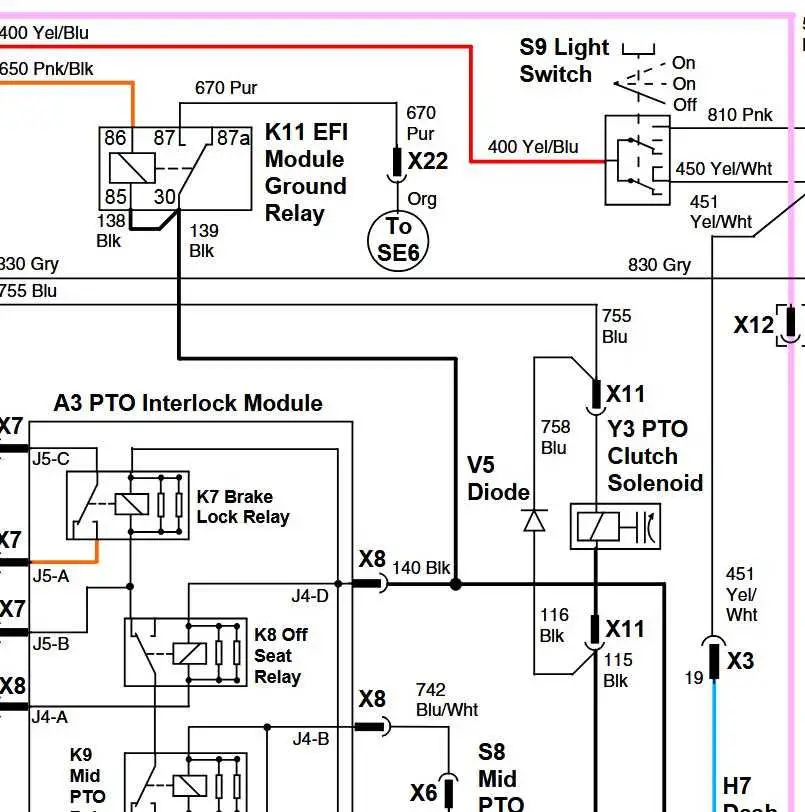

Diagrama de cableado John Deere X475
Para garantizar el correcto funcionamiento de tu cortacésped John Deere X475, es crucial entender cómo interpretar y seguir el diagrama de cableado. Este diagrama te permitirá identificar y conectar correctamente los componentes eléctricos de la máquina, evitando fallos o errores de instalación.
El diagrama incluye detalles precisos de cada cable, su color y su ruta, lo que te ayudará a ubicar los cables de manera eficiente. Asegúrate de seguir las indicaciones del fabricante para evitar daños a los componentes eléctricos, especialmente al conectar la batería y el sistema de arranque.
Revisa la ubicación del interruptor de encendido, el regulador de voltaje y el motor, ya que son partes críticas en el sistema de cableado. Además, ten en cuenta las conexiones de los sensores de la cortadora de césped, ya que cualquier mal contacto puede afectar el rendimiento de la máquina.
Es recomendable realizar revisiones periódicas del cableado, asegurándote de que no haya cables sueltos, dañados o corroídos. Si encuentras algún problema en las conexiones, reemplaza los cables defectuosos de inmediato para evitar que el daño se propague a otros componentes eléctricos.
Cómo leer el diagrama de cableado del John Deere X475
Para interpretar correctamente el diagrama de cableado del John Deere X475, comienza identificando los componentes principales, como el motor, la batería y el interruptor de encendido. Cada parte está representada por un símbolo específico que facilita su identificación en el diagrama.
Revisa las conexiones entre los diferentes componentes. Las líneas que conectan los símbolos indican cómo se deben realizar las conexiones físicas. Asegúrate de que las conexiones estén completas y sin interrupciones. Si una línea está interrumpida, podría indicar la necesidad de una revisión en el cableado real.
Presta atención a los colores de los cables, que están representados en el diagrama para facilitar el seguimiento. Los cables de diferentes colores tienen funciones específicas. Por ejemplo, un cable rojo generalmente indica una conexión con la batería, mientras que un cable negro podría ser tierra.
Consulta las notas o leyendas que pueden acompañar al diagrama. Estas notas suelen aclarar detalles importantes sobre la ubicación de los cables y cómo deben conectarse a los componentes. Algunas versiones del diagrama pueden incluir información adicional sobre fusibles o resistencias específicas.
Si encuentras algún símbolo o conexión que no entiendas, verifica el manual del usuario para obtener más detalles sobre su funcionamiento y cómo se deben realizar las conexiones correctamente.
Solución de problemas comunes en el cableado del John Deere X475
Si el sistema eléctrico del John Deere X475 presenta fallos, lo primero es verificar la batería. Asegúrate de que esté completamente cargada y que las conexiones estén limpias y firmes. Una batería descargada o mal conectada puede causar apagones repentinos del motor.
Revisa los fusibles. Un fusible quemado interrumpirá el flujo de corriente en el sistema eléctrico. Para localizarlos, consulta el diagrama de cableado y reemplaza cualquier fusible defectuoso por uno de igual amperaje.
Inspecciona los cables de conexión. Busca posibles daños, como cortaduras o roces. Los cables expuestos pueden causar cortocircuitos, lo que impide que el sistema funcione correctamente. Si encuentras algún daño, repáralo o reemplaza el cable afectado.
Verifica el interruptor de encendido y las conexiones al motor. A veces, el cableado puede aflojarse o dañarse en estas áreas, lo que impide que el motor arranque. Asegúrate de que todas las conexiones estén firmemente sujetas.
Si el motor no arranca, también puede ser un problema en el relé de arranque. Prueba el relé con un multímetro para asegurarte de que esté funcionando correctamente. Si el relé está defectuoso, reemplázalo por uno nuevo.
Finalmente, si el problema persiste, revisa el cableado en el sistema de encendido y la parte de la bobina. Los fallos en esta área pueden evitar que el motor reciba la chispa necesaria para arrancar.
Mantenimiento preventivo del sistema eléctrico del John Deere X475
Revisa y limpia los conectores eléctricos regularmente para evitar la corrosión. Utiliza un limpiador de contactos eléctricos y asegúrate de que todos los terminales estén bien ajustados. La corrosión puede interrumpir el flujo eléctrico y causar fallos en el sistema.
Verifica las conexiones a la batería. Asegúrate de que los terminales de la batería estén libres de óxido y que las conexiones estén firmemente apretadas. Un mal contacto puede causar problemas de arranque y funcionamiento del motor.
- Desmonta la tapa de la batería y revisa los cables de conexión.
- Si encuentras óxido, límpialo con una solución de bicarbonato y agua.
- Reaprieta los terminales y asegura que estén bien conectados.
Inspecciona los fusibles. Un fusible quemado puede interrumpir el funcionamiento de varios componentes del sistema eléctrico. Verifica visualmente cada fusible y reemplázalo si es necesario. Consulta el manual para saber el valor correcto de cada fusible.
- Reemplaza los fusibles que presenten signos de daño o desgaste.
- Verifica que los fusibles nuevos sean del tipo adecuado para evitar sobrecargas.
Revisa el cableado del sistema eléctrico en busca de daños o desgaste. Asegúrate de que no haya cables deshilachados, cortados o expuestos. Los cables dañados pueden provocar cortocircuitos o fallos en el sistema.
- Inspecciona cada cable visible para detectar signos de daño.
- Si encuentras cables dañados, reemplázalos o protégelos adecuadamente.
Prueba el alternador y el sistema de carga. Si la batería se descarga rápidamente, podría indicar un fallo en el alternador o en el sistema de carga. Utiliza un multímetro para comprobar el voltaje en los terminales de la batería mientras el motor está en marcha.
- Si el voltaje es inferior a 13.5 V, puede ser necesario reemplazar el alternador.
- Revisa las conexiones del alternador para asegurarte de que estén firmes y sin corrosión.
Realiza una inspección periódica del interruptor de encendido y otros controles eléctricos. Asegúrate de que todos los interruptores funcionen correctamente y que no haya cables sueltos o contactos defectuosos.
Por último, lleva a cabo una comprobación del sistema de iluminación. Las luces pueden ser afectadas por fallos eléctricos. Verifica las bombillas y los circuitos relacionados para evitar problemas durante el uso nocturno.
