Verifica que la batería esté completamente cargada antes de iniciar cualquier intervención en el sistema de encendido del John Deere 240. Un voltaje bajo puede causar lecturas incorrectas y dificultar la identificación de conexiones.
Localiza el interruptor de encendido y sigue los cables hacia la bobina y el distribuidor. Cada conexión tiene un código de color que facilita la identificación de los terminales correspondientes, evitando cortocircuitos y fallas en el arranque.
Inspecciona visualmente los cables en busca de desgaste, corrosión o puntos de rotura. Sustituye cualquier cable dañado y asegúrate de que las conexiones estén firmes, especialmente en los terminales de la bobina y del interruptor de encendido.
Consulta el diagrama de encendido específico del modelo 240 antes de realizar ajustes o reparaciones. Esto permite conectar correctamente la bobina, el interruptor de encendido y los fusibles, garantizando que el tractor arranque de manera confiable y segura.
Verifica el funcionamiento del sistema tras cada ajuste conectando la batería y observando si el motor responde correctamente al giro de la llave. Ajusta las conexiones según sea necesario para mantener un encendido estable y sin interrupciones.

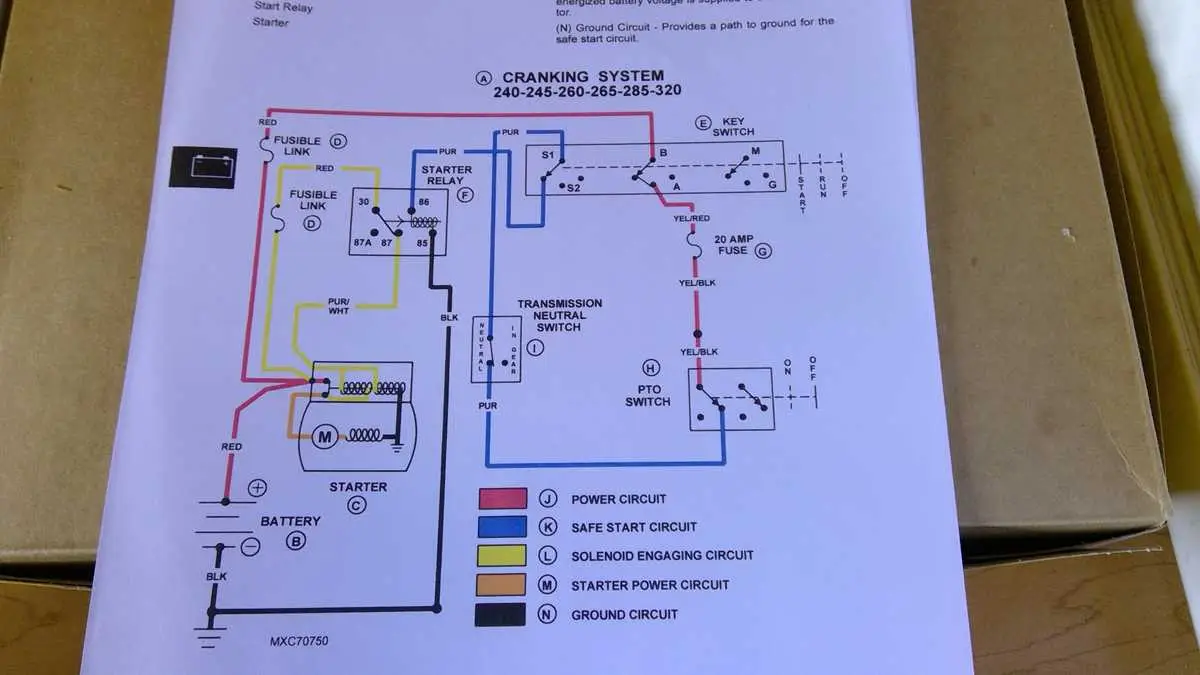

Diagrama de cableado de encendido para tractor de jardín John Deere 240
Conecta el terminal positivo de la batería al interruptor de encendido utilizando un cable calibre 12 para garantizar una corriente estable. Desde el interruptor, dirige un cable hacia la bobina de encendido, manteniendo la conexión firme y sin corrosión. La bobina debe conectarse al distribuidor mediante un cable de alta tensión resistente al calor.
Instala un cable de masa entre el motor y el chasis del tractor, asegurando que no existan residuos o pintura que interfieran con el contacto. Conecta el cable de señal del interruptor de seguridad del asiento al sistema de encendido para evitar que el motor arranque sin presencia del operador.
Verifica que los cables del interruptor de freno y del embrague estén correctamente enlazados al sistema de encendido según el diagrama, evitando cortes o empalmes inseguros. Utiliza conectores de tipo rápido para simplificar mantenimiento y revisiones periódicas.
Finalmente, confirma todas las conexiones utilizando un multímetro para medir continuidad y voltaje en cada punto clave, asegurando que el tractor arranque de forma constante y sin cortocircuitos.
Identificación de componentes y conexiones del sistema de encendido
Verifica primero el interruptor de encendido, que controla la alimentación eléctrica principal. Su cable rojo conecta la batería al sistema de encendido, mientras que el cable negro generalmente va a masa.
Localiza la bobina de encendido; es un cilindro negro con dos terminales. La terminal positiva recibe voltaje del interruptor de encendido y la negativa se conecta al distribuidor o directamente a la bujía en algunos modelos.
El distribuidor dirige la chispa a cada bujía según el orden de encendido. Observa los cables de alta tensión: deben estar firmes y sin desgaste. Cada cable se conecta desde la salida del distribuidor a la bujía correspondiente.
Identifica las bujías, normalmente visibles sobre el motor. El cable de alta tensión se asegura en el terminal central de la bujía. Confirma que la brecha esté ajustada según especificaciones de John Deere 240.
El condensador o capacitor se ubica junto al distribuidor y previene arcos eléctricos que puedan dañar la bobina. Su cable se conecta a la base de la bobina y al interruptor de encendido.
| Componente | Conexión típica |
|---|---|
| Interruptor de encendido | Rojo a batería, negro a masa |
| Bobina de encendido | Positivo al interruptor, negativo al distribuidor/bujía |
| Distribuidor | Cables de alta tensión a bujías según orden de encendido |
| Bujías | Cables de alta tensión desde distribuidor, ajuste de brecha según manual |
| Condensador | Base de bobina y al interruptor de encendido |
Confirma que todas las conexiones estén firmes y sin corrosión. Un cable flojo o dañado puede generar fallas intermitentes en el encendido. Inspecciona cada punto de contacto antes de poner el motor en marcha.
Solución de problemas comunes en el cableado de encendido
Verifica primero que la batería esté cargada y los terminales limpios. Un voltaje insuficiente puede impedir que el sistema de encendido funcione correctamente.
Inspecciona los cables del encendido buscando cortes, grietas o corrosión. Reemplaza cualquier cable con aislamiento dañado para evitar cortocircuitos.
- Revisa la conexión de la bobina de encendido. Asegúrate de que los terminales estén firmes y sin óxido.
- Comprueba el interruptor de encendido midiendo continuidad con un multímetro. Sustituye el interruptor si presenta fallas intermitentes.
- Examina la conexión a tierra del motor y del chasis. Una mala conexión a tierra puede causar fallos de chispa.
- Verifica las bujías y los cables de alta tensión. Sustituye bujías sucias, desgastadas o con electrodos quemados.
- Revisa los fusibles relacionados con el sistema de encendido y reemplaza los fundidos.
Si el tractor presenta encendido irregular, desconecta cada componente del circuito uno por uno mientras pruebas el encendido. Esto permite identificar el punto exacto de fallo.
Mantén un esquema del cableado a mano durante la inspección para asegurar que cada conexión esté en su posición correcta y evitar errores al reconectar.
Guía paso a paso para revisar y reemplazar cables y conectores
Desconecta la batería antes de manipular cualquier cable del sistema de encendido. Esto previene cortocircuitos y daños en los componentes eléctricos.
Inspecciona visualmente cada cable buscando cortes, grietas, desgaste en el aislamiento o quemaduras cerca de los terminales. Los cables deteriorados provocan fallas intermitentes o ausencia de chispa.
Verifica las conexiones en bujías, interruptores y bobina. Asegúrate de que los terminales estén firmes, sin corrosión ni óxido. Si observas acumulación de residuos, limpia con un cepillo de cerdas suaves y alcohol isopropílico.
Para reemplazar un cable, desconéctalo del terminal correspondiente y retíralo con cuidado. Compara el cable nuevo con el original para confirmar longitud, calibre y tipo de terminal.
Instala el cable nuevo conectando primero en la bobina o interruptor y luego en la bujía, evitando que roce superficies calientes o piezas móviles. Mantén los cables ordenados y sujetos con abrazaderas o clips originales.
Repite el procedimiento para cada cable defectuoso. Una vez todos reemplazados, reconecta la batería y prueba el encendido. Observa que la chispa sea constante y que el motor arranque sin interrupciones.
Mantén un registro visual de los cables antiguos para identificar patrones de desgaste y prevenir futuras fallas. La inspección periódica evita problemas mayores en el sistema de encendido.
