El diagrama de engranaje de dirección del John Deere X300 es una herramienta útil para entender cómo funciona el sistema de dirección de esta máquina. Este diagrama facilita el proceso de diagnóstico y reparación, especialmente cuando surgen problemas con la precisión de la dirección. Conocer cómo se ensamblan y se interconectan los componentes de la dirección te ayudará a realizar reparaciones más rápidas y efectivas.
El sistema de dirección en el John Deere X300 incluye varios elementos clave: engranajes, piñones, y soportes que trabajan juntos para permitir un control suave y preciso. Al observar el diagrama, podrás identificar el rol de cada componente y cómo ajustarlos para mantener la máquina operando de manera óptima. Asegúrate de verificar cada parte por desgaste, ya que un engranaje desgastado puede afectar la respuesta de la dirección.
Para mantener la fiabilidad del sistema, es recomendable revisar regularmente los puntos de lubricación y los tornillos de ajuste del sistema de dirección. Además, cualquier daño visible en los componentes, como fisuras o desgaste excesivo, debe ser reemplazado lo antes posible para evitar problemas mayores. Consultar el diagrama te permitirá identificar el componente exacto que necesita atención, haciendo el proceso de mantenimiento más sencillo y directo.

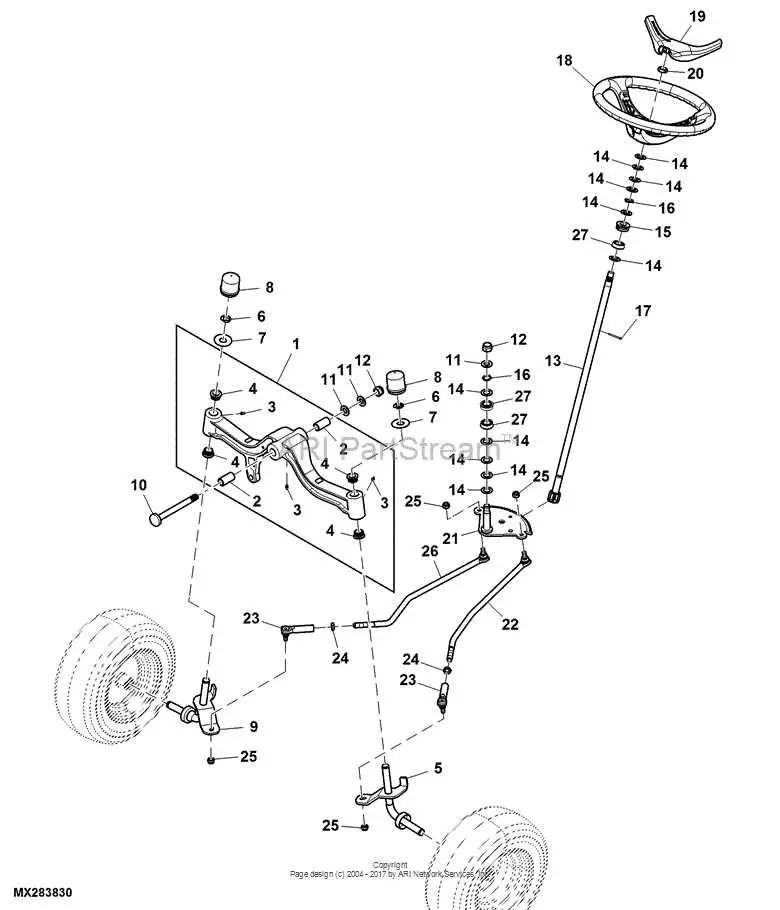

Diagrama de engranaje de dirección John Deere X300
El diagrama de engranaje de dirección del John Deere X300 es clave para entender el funcionamiento del sistema de dirección y su mantenimiento. Identificar los componentes correctos y su disposición garantiza un rendimiento óptimo y previene fallos en el sistema.
En el diagrama, el engranaje principal se conecta al volante mediante un eje, mientras que el sistema de varillaje permite el movimiento lateral de las ruedas. Es fundamental revisar las conexiones entre las partes para asegurarse de que no haya desgastes o daños. La correcta alineación de los engranajes y la lubricación son factores clave para evitar ruidos y dificultades al girar el volante.
El diagrama también destaca la relación de engranajes, donde un engranaje pequeño se conecta con un engranaje más grande para multiplicar la fuerza aplicada al volante. Este mecanismo es necesario para facilitar giros suaves y precisos, especialmente en terrenos difíciles.
Para asegurar un buen funcionamiento, se recomienda realizar inspecciones periódicas, comprobando que no haya piezas flojas o mal ajustadas. Si el volante se siente rígido o tiene dificultades para girar, es posible que sea necesario revisar o reemplazar los engranajes.
Cómo interpretar el diagrama del sistema de dirección del John Deere X300
Al analizar el diagrama del sistema de dirección del John Deere X300, observa los componentes clave: el engranaje de dirección, el piñón, las conexiones de varilla y los enlaces de dirección. Cada uno juega un papel fundamental en la transmisión de movimiento desde el volante hasta las ruedas, asegurando que el vehículo responda correctamente al volante.
Identifica el engranaje de dirección y el piñón en el diagrama. Estos elementos están conectados por un eje que permite la rotación de las ruedas a medida que giras el volante. Asegúrate de que las conexiones entre estos componentes estén claras y no presenten indicios de desgaste o daño, lo cual podría afectar la capacidad de dirección.
Presta atención a las varillas y los enlaces de dirección, que transmiten el movimiento del engranaje de dirección a las ruedas. Si alguno de estos enlaces está dañado o desgastado, el vehículo podría experimentar problemas de dirección, como movimientos imprecisos o dificultades para girar.
El diagrama también muestra los puntos de lubricación recomendados. Asegúrate de que estos estén bien engrasados para evitar fricción y desgaste innecesario en el sistema de dirección. La falta de lubricación puede causar un funcionamiento más duro o incluso fallos en los componentes.
Revisa el sistema de suspensión y su interacción con el mecanismo de dirección. En algunos modelos, las piezas del sistema de dirección están integradas con la suspensión, por lo que cualquier ajuste en una parte puede afectar la otra. Esto es clave para mantener una experiencia de conducción estable y sin problemas.
Finalmente, verifica los tornillos y las conexiones en el diagrama. La correcta alineación y ajuste de los mismos es esencial para asegurar que el sistema de dirección funcione sin fallos. Si encuentras tornillos flojos o mal alineados, ajústalos conforme al manual para evitar problemas de manejo.
Identificación de piezas clave en el diagrama de engranaje de dirección
Al analizar el diagrama de engranaje de dirección del John Deere X300, es crucial identificar las piezas principales que permiten el correcto funcionamiento del sistema. Aquí te presentamos las partes más relevantes que debes reconocer:

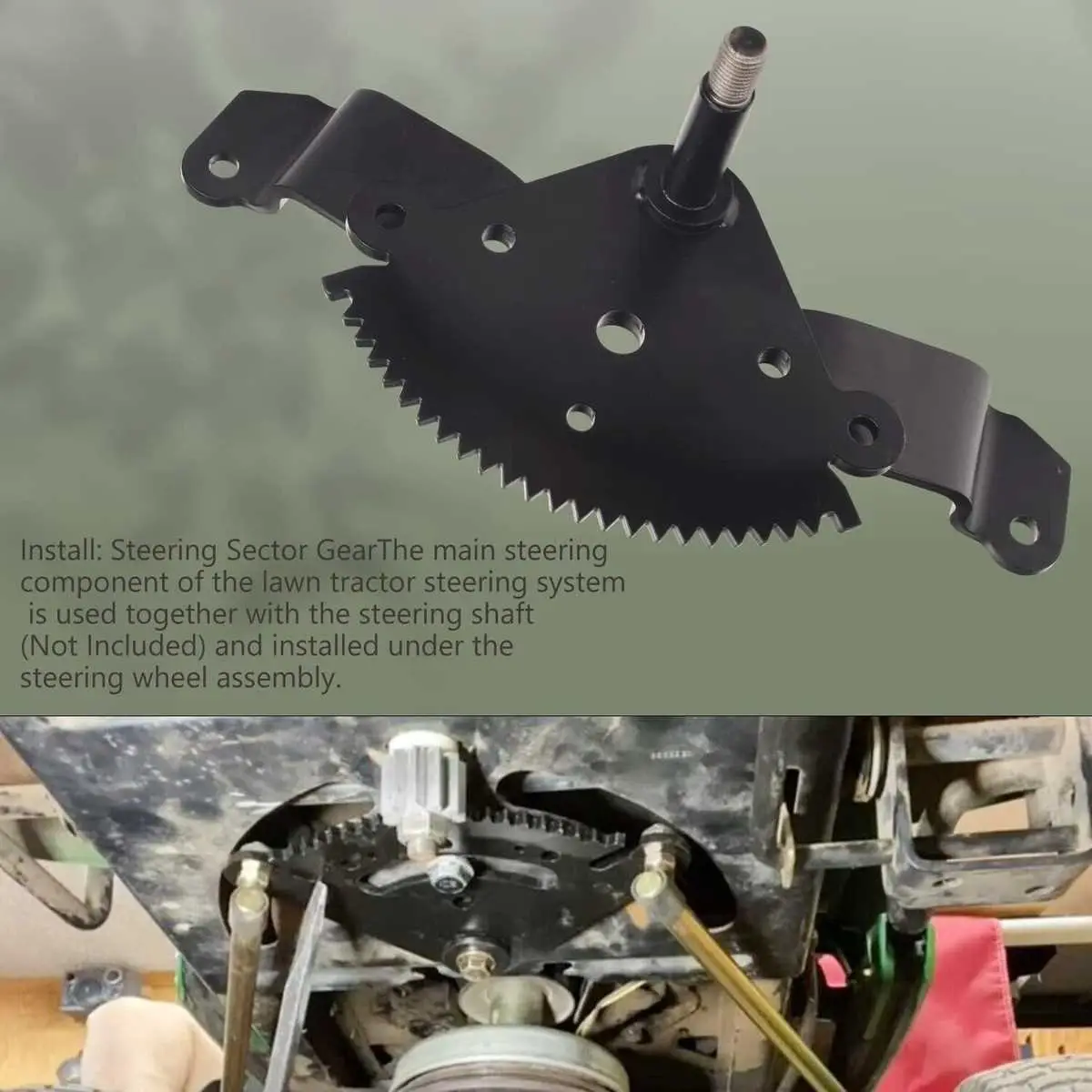

- Piñón de dirección: Es el componente que se conecta al volante. Su función es transmitir el movimiento al engranaje de dirección.
- Engranaje de dirección: Se encuentra conectado al piñón y es el responsable de transferir el movimiento hacia las ruedas, permitiendo que el tractor se dirija con precisión.
- Ejes de dirección: Los ejes de dirección conectan el engranaje de dirección con las ruedas. Su correcta alineación es esencial para evitar problemas de manejo.
- Acopladores: Estos elementos aseguran que el piñón y el engranaje de dirección estén firmemente unidos, evitando cualquier desplazamiento indeseado durante el uso.
- Soportes de dirección: Son los encargados de fijar el sistema de dirección al chasis, brindando estabilidad y reduciendo la vibración.
Revisar cada una de estas piezas y su disposición en el diagrama permite entender cómo interactúan para lograr un manejo suave y eficiente. Verifica que todas las conexiones estén bien aseguradas y sin desgaste para evitar fallos en el sistema de dirección. Un diagrama claro te ayuda a detectar rápidamente posibles áreas de mantenimiento.
Pasos para realizar el mantenimiento y ajustes en el sistema de dirección basado en el diagrama
Comienza revisando el diagrama del sistema de dirección de tu John Deere X300. Asegúrate de contar con las herramientas adecuadas, como llaves y un destornillador, para realizar el mantenimiento correctamente.
Primero, revisa la tensión de la correa de dirección. Si la correa está demasiado floja, ajusta el tornillo de tensión según las indicaciones del diagrama. Esto evitará que la dirección se sienta imprecisa o difícil de manejar.
Examina los engranajes de dirección. Si observas desgaste o daño, es recomendable sustituir los componentes indicados en el diagrama. No dejes de verificar si los engranajes están correctamente alineados, ya que esto es fundamental para un funcionamiento suave.
Lubrica las piezas móviles de la dirección siguiendo las especificaciones del fabricante, ubicadas en el diagrama. Utiliza un lubricante adecuado para evitar la corrosión y asegurar una operación más fluida.
Asegúrate de que el sistema de dirección esté bien ajustado, sin holguras. Si notas que hay espacio o movimiento innecesario en las partes, ajusta los tornillos de sujeción de acuerdo con las indicaciones del diagrama para asegurar un control preciso.
Al finalizar, prueba la dirección moviendo el volante de un lado a otro. Si todo funciona correctamente, el volante debe moverse de manera uniforme sin resistencia ni ruidos extraños.
