Verifica primero la conexión del cable rojo del arrancador al terminal positivo de la batería; este es el paso que garantiza que el motor reciba energía inmediata al girar la llave. Asegúrate de que los cables de tierra estén firmes y sin corrosión para evitar interrupciones en el circuito.
El solenoide del F525 se conecta directamente al interruptor de encendido mediante un cable de calibre adecuado. Revisa que las uniones estén limpias y bien apretadas, ya que cualquier contacto flojo puede impedir que el motor arranque correctamente. Los diagramas específicos muestran que un cable negro conecta el solenoide al chasis, completando el circuito de tierra.
Cuando reemplaces componentes del sistema de arranque, sigue el patrón de color de los cables y la numeración del diagrama. Esto permite identificar rápidamente cualquier conexión incorrecta. Además, utiliza terminales con aislamiento para proteger el sistema de cortocircuitos durante el funcionamiento del motor.
El fusible principal, generalmente de 25 amperios, debe situarse cerca de la batería y en línea con el cable positivo. Mantenerlo accesible facilita el mantenimiento y protege todos los componentes del arrancador de sobrecargas accidentales. Inspecciona regularmente la integridad del cableado y reemplaza los terminales desgastados para asegurar un arranque confiable cada vez.
Diagrama de cableado del arranque John Deere F525
Conecta el cable positivo de la batería al terminal principal del motor de arranque y asegúrate de que el cable de tierra esté firmemente sujeto al chasis del tractor. Verifica que el interruptor de encendido envíe corriente al solenoide del arranque al girar la llave.
Usa cables de calibre 8 o superior para mantener la intensidad necesaria sin caídas de voltaje. El solenoide debe tener dos conexiones: una del cable de batería y otra que va directamente al motor de arranque. Comprueba que los terminales estén limpios y sin corrosión para evitar fallos de arranque.
Si el tractor no arranca, mide la tensión en el solenoide mientras giras la llave; debe coincidir con la tensión de la batería. Revisa el cableado que conecta el interruptor al solenoide y sustituye cualquier tramo dañado o con aislamiento deteriorado.
Los diagramas oficiales muestran que el cable de señal del interruptor pasa primero por un fusible de 20A antes de llegar al solenoide. Esto protege el sistema y asegura un flujo constante de corriente. Mantén siempre estos fusibles accesibles y reemplaza los fundidos por modelos idénticos.
Finalmente, identifica claramente cada conexión usando etiquetas o colores para evitar errores al reconectar. Un cableado limpio y organizado facilita futuras revisiones y garantiza que el motor de arranque funcione de manera confiable.

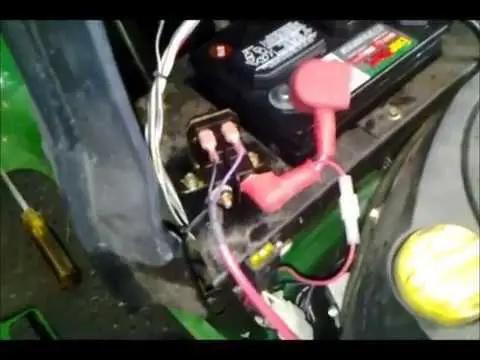

Ubicación y conexión del solenoide de arranque en John Deere F525
Localiza el solenoide de arranque en el John Deere F525 cerca del motor, generalmente montado en el lado derecho del bloque del motor, cerca de la batería. Se identifica por su cilindro metálico con dos terminales grandes y uno pequeño para la señal de activación.
Para conectar correctamente el solenoide, sigue estos pasos:
- Desconecta la batería antes de trabajar para evitar cortocircuitos.
- Conecta el cable grueso positivo desde la batería al terminal grande del solenoide marcado como “B+”.
- Une el otro terminal grande al motor de arranque, asegurando un ajuste firme con la tuerca correspondiente.
- Conecta el cable pequeño de señal del interruptor de encendido al terminal de activación del solenoide.
- Verifica que todas las conexiones estén limpias, sin corrosión, y bien ajustadas para garantizar un flujo de corriente estable.
Comprueba la instalación encendiendo el motor. Si el motor no gira, revisa que el cable de señal esté correctamente conectado y que los terminales grandes no presenten holgura ni oxidación.
El solenoide actúa como un interruptor de alto amperaje que permite que la corriente llegue al motor de arranque. Mantenerlo limpio y bien conectado asegura un arranque confiable del John Deere F525.
Identificación de cables y colores para el sistema de arranque
Conecta el cable rojo al terminal positivo de la batería; este cable lleva corriente directa al motor de arranque. El cable negro debe ir al chasis o masa del tractor, garantizando un retorno seguro de la corriente. El cable amarillo conecta el interruptor de encendido al solenoide, permitiendo activar el motor al girar la llave.
Verifica que los conectores estén firmes y sin corrosión para evitar fallas. Los cables suelen tener funda plástica con código de color: rojo para positivo, negro para negativo o masa, amarillo para señal de arranque. Confirma estos colores en el diagrama específico del modelo F525 antes de hacer cualquier conexión.
Evita cruces de cables que puedan generar cortocircuitos; mantén los cables separados de componentes calientes o móviles. Etiqueta cada conexión si es necesario, asegurando una reinstalación rápida y segura. Una correcta identificación y conexión reduce riesgos y asegura que el motor arranque sin problemas.
Al inspeccionar el sistema, revisa que el cable grueso del solenoide al motor de arranque esté libre de daños y bien ajustado. Los cables finos de señal deben estar firmes, sin peladuras ni contactos flojos, para que el solenoide reciba correctamente la orden de activación.
Solución de problemas comunes de encendido según el diagrama de John Deere F525
Verifica primero la conexión de la batería: asegúrate de que los terminales estén limpios y ajustados. Una conexión floja provoca chispas intermitentes y arranques fallidos.
Inspecciona el interruptor de encendido siguiendo el diagrama. Si al girar la llave no se activa el solenoide, mide continuidad entre las terminales del interruptor; cualquier lectura nula indica reemplazo.
Examina el solenoide de arranque. Confirma que recibe 12 V desde la batería y que transmite corriente al motor de arranque. Si hay voltaje en la entrada pero no en la salida, reemplaza el solenoide.
Revisa el motor de arranque: conecta directamente la batería para descartar falla interna. Si el motor no gira, la reparación o sustitución es necesaria.
Inspecciona los cables de tierra del chasis y del motor. Una mala conexión de tierra provoca fallos de encendido y lecturas erráticas en el sistema eléctrico.
Verifica los fusibles y relés según el diagrama. Un fusible quemado o un relé defectuoso interrumpe el circuito de encendido sin mostrar daños visibles en otros componentes.
Confirma la integridad del interruptor de seguridad de la palanca de cambios. El sistema no permite arrancar si detecta que la palanca no está en posición de estacionamiento o neutra.
Utiliza el diagrama para trazar el flujo de corriente paso a paso. Esto permite localizar rápidamente cualquier punto de caída de tensión o cortocircuito, evitando reemplazos innecesarios.
