El diagrama de cableado PTO del John Deere X300 es crucial para entender cómo conectar correctamente los componentes del sistema de transmisión de potencia. Si experimentas problemas con el encendido o el funcionamiento del PTO, este diagrama te ayudará a identificar las conexiones y los posibles fallos.
Revisa las conexiones principales del PTO: asegúrate de que todos los cables estén firmemente conectados a sus terminales correspondientes. Un cable suelto o mal conectado puede impedir que el PTO funcione correctamente, afectando el rendimiento de tu equipo.
Inspecciona el interruptor de seguridad: este interruptor evita que el PTO se active cuando no debe. Verifica que el interruptor esté funcionando adecuadamente y que no esté causando interrupciones innecesarias en el funcionamiento del sistema.
Verifica la continuidad de los cables: utiliza un multímetro para comprobar la continuidad de los cables que van del interruptor de encendido al sistema PTO. Si detectas que algún cable está dañado o desconectado, reemplázalo para evitar futuros problemas.

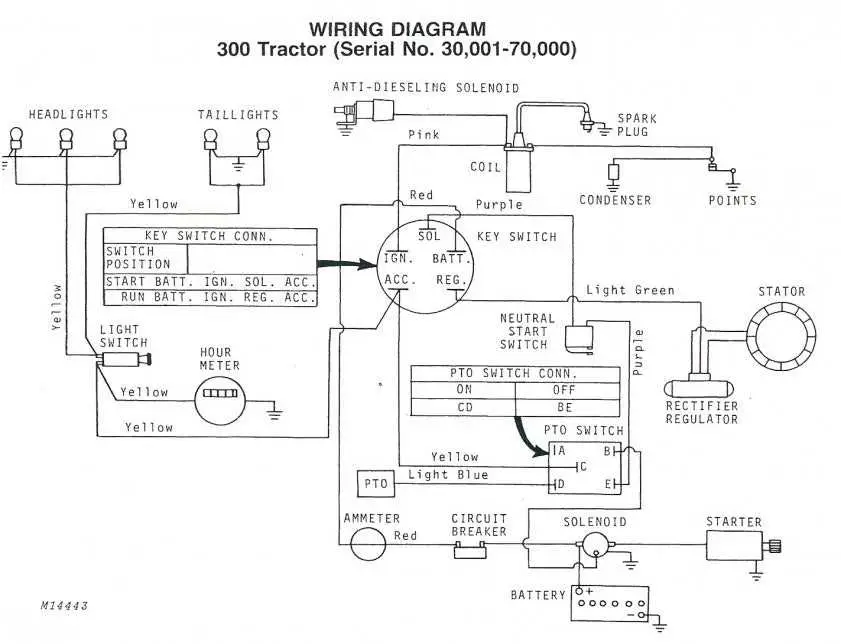

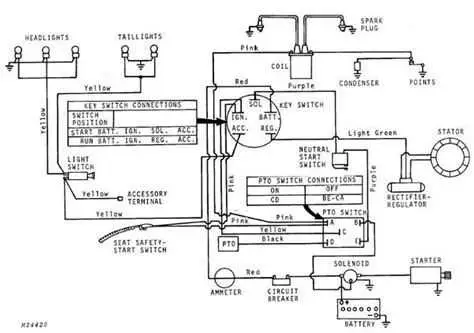

Diagrama de cableado PTO John Deere X300
Para conectar correctamente el sistema PTO del John Deere X300, sigue los siguientes pasos según el diagrama de cableado. Asegúrate de contar con un multímetro para verificar la continuidad de las conexiones.
1. Conexión de la batería: La alimentación del PTO proviene directamente de la batería. Verifica que el cable positivo esté conectado al terminal de la batería y que el cable negativo esté correctamente aislado. La falla en estos cables puede impedir que el sistema PTO reciba energía.
2. Interruptor de encendido: El interruptor de encendido controla la activación del PTO. Asegúrate de que los cables del interruptor estén bien conectados a la caja de fusibles. Un interruptor defectuoso o mal conectado puede evitar que el PTO se active correctamente.
3. Relé de PTO: El relé de PTO es responsable de enviar corriente al motor. Si el relé no está funcionando correctamente, el PTO no recibirá energía. Utiliza un probador de circuitos para verificar que el relé esté en buen estado y que no haya fallos en el cableado.
4. Conexiones del motor del PTO: Asegúrate de que los cables que van hacia el motor del PTO estén firmemente conectados. Revisa las conexiones en el motor para evitar interrupciones en la corriente que puedan afectar su funcionamiento. Un cable suelto puede causar que el sistema PTO no arranque o se detenga repentinamente.
5. Verificación final: Después de realizar todas las conexiones, asegúrate de que el sistema esté funcionando correctamente. Prueba el PTO para confirmar que el motor se enciende sin problemas. Si el sistema no responde, revisa nuevamente las conexiones y reemplaza los componentes defectuosos según sea necesario.
Un cableado adecuado y una verificación regular de las conexiones son clave para el funcionamiento óptimo del PTO en el John Deere X300.
Conexiones eléctricas del sistema PTO en el John Deere X300
Para asegurar el correcto funcionamiento del sistema PTO en el John Deere X300, es fundamental realizar las conexiones eléctricas adecuadas. El cableado debe ser verificado regularmente para evitar fallos en el arranque del sistema y garantizar que los componentes del PTO reciban la energía necesaria para operar correctamente.
Comienza por comprobar la conexión de la batería al interruptor de encendido. La corriente debe fluir sin interrupciones hacia el conector del PTO, asegurando que los cables no estén dañados ni corroídos. Utiliza cables de calidad adecuada, y asegúrate de que las conexiones estén firmemente apretadas.
Es recomendable revisar los fusibles del sistema, ubicados cerca del motor. Si el fusible está quemado, reemplázalo inmediatamente. La corriente del PTO no fluirá correctamente si los fusibles no están operativos, lo que podría causar un mal funcionamiento del sistema de acoplamiento.
Los conectores del interruptor de activación del PTO deben ser revisados para detectar signos de desgaste o corrosión. Los conectores en mal estado pueden provocar fallos intermitentes o impedir la activación del sistema PTO. Asegúrate de limpiar y lubricar ligeramente los conectores para mantener su funcionamiento óptimo.
Finalmente, verifica las conexiones a tierra. La correcta conexión a tierra es clave para evitar fallos eléctricos. Una mala conexión a tierra puede generar sobrecalentamiento o incluso daños permanentes en los componentes electrónicos del sistema PTO.
Diagnóstico de fallos comunes en el cableado PTO del John Deere X300
Si el sistema PTO no funciona correctamente en el John Deere X300, es importante realizar un diagnóstico rápido para evitar daños mayores. A continuación, se detallan los fallos más comunes y cómo resolverlos:
- Cableado dañado: Inspecciona los cables en busca de cortes, roces o conexiones sueltas. Un cable dañado puede interrumpir la corriente hacia el PTO. Reemplaza los cables dañados o ajusta las conexiones sueltas.
- Fusible quemado: Verifica el fusible del PTO. Si el fusible está quemado, reemplázalo por uno de las mismas características. Asegúrate de que no haya un cortocircuito que cause la falla repetida del fusible.
- Conexiones oxidadas: Revisa los conectores eléctricos del PTO. La corrosión o el óxido pueden interrumpir el flujo de electricidad. Limpia los conectores con un limpiador de contactos eléctricos y asegúrate de que estén bien ajustados.
- Interruptor de seguridad defectuoso: El interruptor de seguridad puede estar impidiendo el arranque del PTO si está defectuoso. Verifica su funcionamiento y reemplázalo si es necesario.
- Relé de PTO defectuoso: Si el relé del PTO no responde, no podrá activar el sistema. Comprueba su estado y sustitúyelo si no está funcionando correctamente.
Realizar estos diagnósticos de manera sistemática permitirá identificar y corregir rápidamente los problemas más comunes en el cableado del PTO, asegurando su correcto funcionamiento.
Cómo realizar el reemplazo de cables y componentes en el sistema PTO
Para reemplazar los cables y componentes en el sistema PTO del John Deere X300, comienza por desconectar la batería para evitar cortocircuitos. Luego, localiza el conector PTO y los cables que requieren reemplazo. Inspecciona cuidadosamente los cables en busca de daños visibles, como quemaduras o desgaste. Si encuentras alguna anomalía, corta el cable defectuoso a una longitud adecuada para la instalación del nuevo cable.
Utiliza cables de repuesto con las especificaciones correctas según el diagrama de cableado del PTO. Asegúrate de que los terminales de los cables estén correctamente crimpados, sin signos de aflojamiento. Al conectar los cables nuevos, sigue el orden indicado en el diagrama para asegurar una correcta polaridad y funcionamiento. Es recomendable usar conectores de alta calidad para evitar futuros problemas.
Después de realizar las conexiones, asegúrate de que todos los cables estén bien sujetos y no interfieran con otros componentes. Verifica que no haya cables que puedan entrar en contacto con partes móviles. Finalmente, vuelve a conectar la batería y prueba el sistema PTO para confirmar que funciona correctamente y sin fallos.
