Para diagnosticar y reparar eficazmente el sistema eléctrico del John Deere 4420, es crucial contar con el diagrama eléctrico adecuado. Este diagrama te permitirá identificar con precisión los componentes clave, como el generador, fusibles y cables, lo que facilita las reparaciones y el mantenimiento. Asegúrate de tener acceso a un diagrama actualizado para evitar errores durante cualquier intervención.
En el diagrama eléctrico del John Deere 4420, es fundamental prestar atención a la distribución de la energía en el sistema. Los conectores y las conexiones deben ser revisados minuciosamente para evitar cortocircuitos o fallos. Una revisión detallada de las conexiones te ayudará a garantizar el funcionamiento óptimo del sistema eléctrico.
Revisa cada cable de acuerdo con su código de color y número de terminales. Esto no solo mejora la seguridad sino también reduce el tiempo de diagnóstico, evitando fallos por conexiones incorrectas o desgastes. Además, no olvides inspeccionar el sistema de aterrizaje, ya que un mal funcionamiento de tierra puede causar muchos problemas, incluso con el sistema de arranque.
Diagrama eléctrico John Deere 4420

Para entender cómo funciona el sistema eléctrico del John Deere 4420, es clave identificar los componentes principales y su conexión. El diagrama eléctrico proporciona un esquema claro de cómo interactúan los diferentes sistemas eléctricos de la máquina.
Primero, verifica las conexiones de la batería. La batería está conectada a un fusible principal que protege todo el sistema. Asegúrate de que los cables estén bien conectados y no presenten corrosión, lo cual puede interrumpir el flujo de electricidad.
Los interruptores de encendido y la llave de arranque están directamente conectados al motor. Cuando giras la llave, el interruptor activa el relé de arranque, permitiendo que la corriente fluya hacia el motor de arranque. Si el motor no enciende, revisa los cables de conexión entre la batería y el relé de arranque.
- Revisa el estado de los fusibles: Los fusibles protegen los circuitos. Si algún componente eléctrico no funciona, verifica si el fusible correspondiente está quemado.
- Verifica el alternador: El alternador carga la batería mientras el motor está en marcha. Si la batería se descarga rápidamente, puede ser un problema del alternador o su conexión.
- Comprobación de luces y sensores: Asegúrate de que las luces y los sensores del tablero estén funcionando correctamente. Si alguna luz no se enciende, revisa los cables y las conexiones del sensor.
Es recomendable seguir este diagrama paso a paso para evitar fallos en el sistema eléctrico. Cada componente debe estar en buen estado para garantizar el correcto funcionamiento de la máquina.
Si experimentas dificultades o desconexiones en el sistema, revisa cada sección del diagrama de forma secuencial. La ubicación de los cables y componentes debe coincidir con la que aparece en el manual técnico específico del John Deere 4420.
Conexiones del sistema de encendido en el John Deere 4420

Para garantizar el funcionamiento correcto del sistema de encendido en el John Deere 4420, verifica las conexiones del interruptor de encendido, la bobina y el distribuidor. La batería debe tener una carga adecuada y los cables de conexión deben estar en buen estado para evitar fallos eléctricos. Si los cables de la bobina están dañados o corroídos, reemplázalos de inmediato.
El cable principal de la batería se conecta directamente al interruptor de encendido, asegurando que la energía fluya hacia el sistema. La señal del interruptor se transmite a la bobina, que transforma la energía en la chispa necesaria para encender el motor. Revisa que el cable del interruptor esté firme en su lugar y que no haya conexiones sueltas o dañadas.
El distribuidor juega un papel crucial en la distribución de la chispa a los cilindros. Verifica que el rotor del distribuidor gire correctamente sin obstrucciones. Asegúrate de que las conexiones del distribuidor estén limpias y libres de corrosión. Un distribuidor defectuoso puede interrumpir el flujo de energía, lo que afectará el encendido.
Finalmente, asegúrate de que los cables de las bujías estén bien conectados y sin signos de desgaste. Los cables deben tener un buen contacto para asegurar la máxima eficiencia del encendido. Si los cables están viejos o dañados, reemplázalos por nuevos de acuerdo con las especificaciones del fabricante.
Identificación y reparación de fallos en el sistema eléctrico del motor
Verifica la batería y su conexión. Una batería descargada o mal conectada es una causa común de fallos en el sistema eléctrico. Revisa los cables de la batería en busca de corrosión o daños y asegúrate de que estén bien sujetos.
Comprueba el fusible principal. Un fusible quemado interrumpirá el flujo eléctrico al motor. Localiza la caja de fusibles y reemplaza cualquier fusible dañado. Usa siempre fusibles del amperaje recomendado por el fabricante.

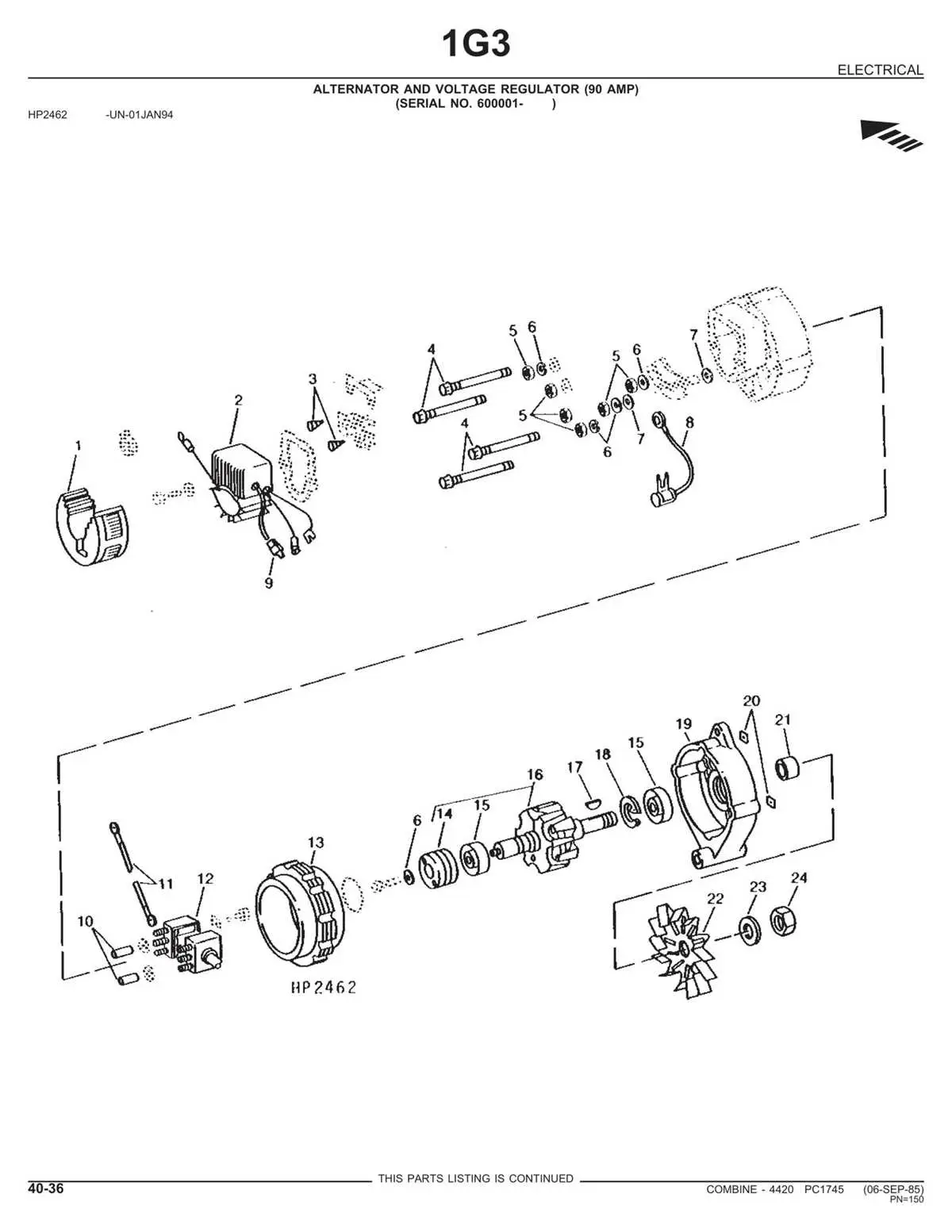

Inspecciona el alternador. Si el motor no carga correctamente, podría ser un fallo en el alternador. Mide la salida de voltaje con un multímetro; debe estar entre 13.5 y 14.5 voltios. Si está fuera de este rango, es posible que necesite reparación o reemplazo.
Revisa el relé de arranque. Un relé defectuoso puede impedir que el motor encienda correctamente. Para probarlo, utiliza un multímetro para verificar la continuidad y el voltaje. Si el relé no responde correctamente, sustitúyelo por uno nuevo.
Verifica el interruptor de encendido. Si el motor no arranca al girar la llave, el interruptor podría estar fallando. Comprueba su funcionamiento utilizando un multímetro para medir el paso de corriente. Si no hay continuidad, el interruptor debe ser reemplazado.
Examina los cables y conexiones. Asegúrate de que no haya cables rotos, pelados o en corto. Inspecciona las conexiones a tierra, ya que una mala conexión puede generar múltiples problemas eléctricos.
Reemplaza los componentes defectuosos. Si se identifican piezas dañadas durante la inspección, como el alternador, el regulador de voltaje o el motor de arranque, reemplázalos con piezas nuevas de calidad para asegurar el buen funcionamiento del sistema eléctrico.
Realiza una prueba de carga. Después de reparar o reemplazar los componentes, realiza una prueba de carga para asegurarte de que el sistema eléctrico está funcionando correctamente y el motor está recibiendo la energía adecuada.
Cómo interpretar el diagrama eléctrico para realizar mantenimiento preventivo

Para interpretar correctamente el diagrama eléctrico del John Deere 4420, primero identifica los componentes clave: el alternador, la batería, el sistema de arranque y las conexiones de tierra. Cada uno de estos elementos tiene un papel específico en el funcionamiento general del tractor. El diagrama te ayudará a localizar fallas y a realizar ajustes en estos sistemas sin afectar otras partes.
Comienza por revisar las conexiones de la batería. Asegúrate de que no haya cables sueltos o corroídos. Si encuentras alguna señal de daño, reemplaza las piezas afectadas. El diagrama te mostrará cómo debe fluir la corriente desde la batería hacia los diferentes sistemas. Presta atención a los fusibles y asegúrate de que no haya cortocircuitos ni sobrecargas en el sistema eléctrico.
Un aspecto clave en el mantenimiento preventivo es verificar la continuidad de los cables de conexión. Usando un multímetro, revisa cada conexión según lo indicado en el diagrama. Si encuentras alguna resistencia anómala, identifica el cable o conector defectuoso y cámbialo antes de que cause problemas mayores.
El diagrama también te ayudará a revisar los interruptores de seguridad. En el John Deere 4420, estos interruptores deben funcionar correctamente para evitar que el tractor se encienda de forma incorrecta. Asegúrate de que todos los interruptores de límite y seguridad estén operando bien, siguiendo el esquema de conexiones proporcionado.
Finalmente, revisa los componentes de carga, como el regulador de voltaje y el alternador. Verifica la correcta salida de voltaje según lo especificado en el manual del operador. Si el voltaje es bajo o irregular, realiza una inspección detallada de las conexiones y, si es necesario, reemplaza el alternador.
| Componente | Función | Recomendaciones de Mantenimiento |
|---|---|---|
| Batería | Proporciona energía al sistema eléctrico | Revisar conexiones y niveles de ácido, reemplazar si está dañada |
| Alternador | Carga la batería y alimenta los sistemas eléctricos | Comprobar la salida de voltaje, verificar conexiones |
| Fusibles | Protegen el sistema eléctrico contra sobrecargas | Inspeccionar regularmente, reemplazar fusibles quemados |
| Conectores | Transfieren la corriente eléctrica entre componentes | Limpiar y ajustar para asegurar una buena conexión |
