Revisa el diagrama del John Deere STX38 para identificar rápidamente cada componente del sistema de corte y transmisión. Este modelo incluye un motor Kawasaki de 17,5 HP y un sistema de tracción hidrostática, por lo que comprender la disposición de correas, poleas y ejes facilita el mantenimiento preventivo y la sustitución de piezas sin errores.
Localiza los puntos de ajuste de la altura de corte y el embrague siguiendo las referencias del diagrama. Al ubicar correctamente estos elementos, podrás calibrar el equipo para obtener un corte uniforme en diferentes tipos de césped, evitando desgaste prematuro en cuchillas y cojinetes.
Consulta las conexiones hidráulicas y eléctricas directamente en el diagrama para asegurarte de que los sensores, interruptores y el circuito de arranque funcionen sin fallas. Identificar el cableado correcto reduce riesgos de cortocircuitos y facilita reemplazos de fusibles o interruptores defectuosos.
Usa el diagrama como guía para desmontajes parciales. Separar la cubierta del motor, la transmisión o el sistema de corte siguiendo la referencia visual del diagrama evita daños en componentes delicados y acelera la reinstalación de piezas originales sin necesidad de ajustes adicionales.
Integra el diagrama en tu rutina de mantenimiento revisando correas, engranajes y filtros según la disposición indicada. Esto permite detectar desgaste o desalineaciones antes de que afecten el rendimiento, alargando la vida útil del John Deere STX38 y manteniendo un corte uniforme y preciso.

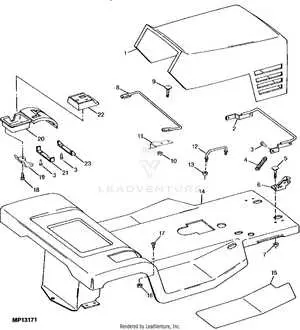

Diagrama de John Deere STX38
Consulta el diagrama de John Deere STX38 directamente para identificar la ubicación exacta de los componentes hidráulicos y eléctricos. El esquema muestra claramente la conexión del motor, el sistema de transmisión y el circuito de corte, facilitando ajustes precisos sin riesgo de errores.

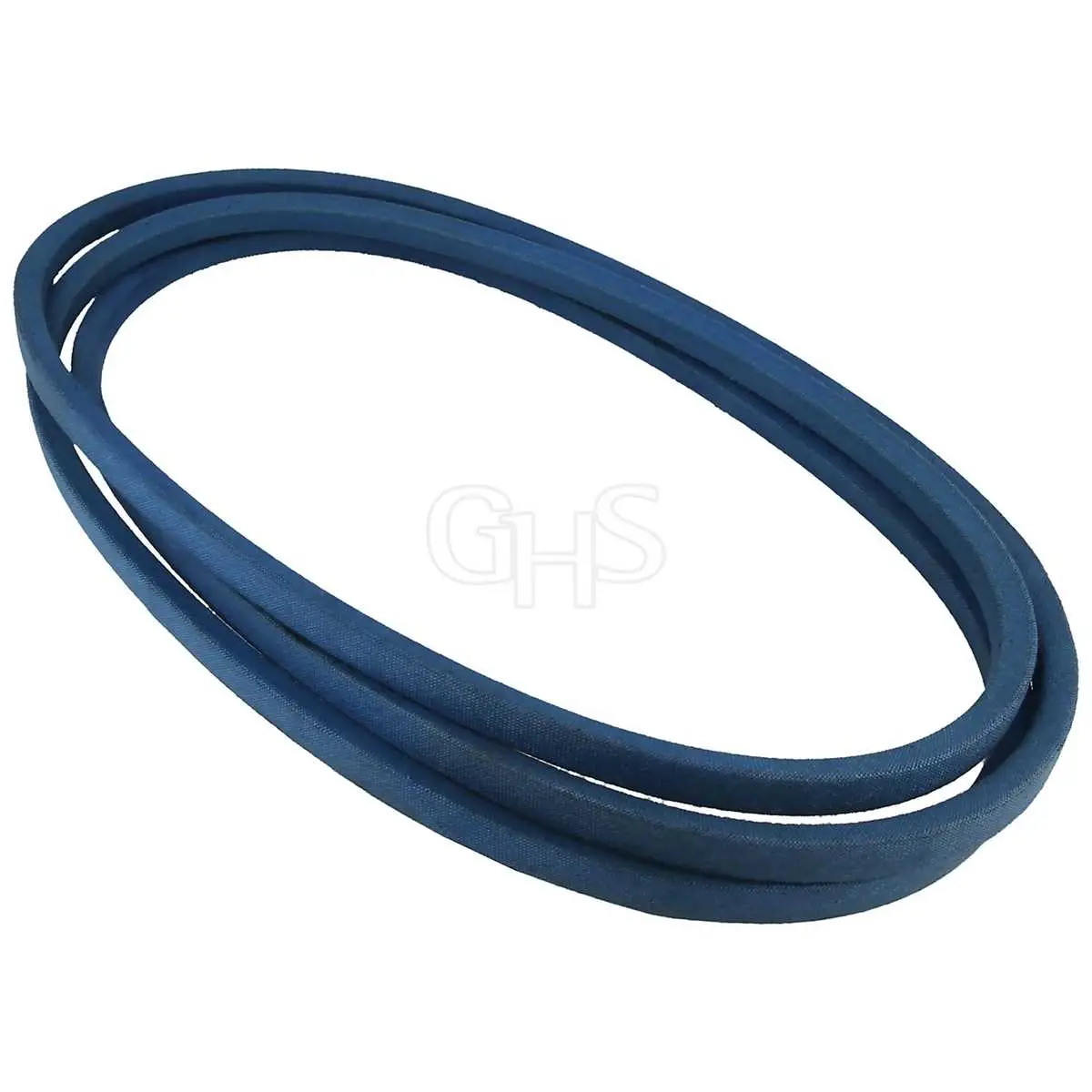

Para reemplazar la correa de transmisión, sigue las rutas indicadas en el diagrama, verificando la tensión en cada polea. El diagrama también detalla la posición de los fusibles y relés, lo que agiliza la detección de fallas eléctricas sin desmontar piezas innecesarias.
Observa las líneas de combustible y aceite en el diagrama: cada conector y válvula está numerado para que la sustitución de filtros o limpieza del sistema sea más directa. Además, se muestran las conexiones del sistema de dirección y frenos, asegurando un mantenimiento seguro y preciso.
El diagrama incluye las referencias de cada tornillo y perno, lo que ayuda a mantener el ensamblaje original durante reparaciones. Usando este esquema, puedes planificar intervenciones mecánicas con claridad, reduciendo tiempos de trabajo y riesgos de daños.
Al consultar el diagrama antes de realizar ajustes, se garantiza que cada componente se reinstale correctamente, evitando desgastes prematuros y asegurando que la máquina funcione de manera estable y confiable.
Cómo interpretar el diagrama de cableado del John Deere STX38
Localiza primero la fuente de alimentación principal, identificada como batería en el diagrama. Observa los fusibles y relés conectados directamente; cada uno tiene un código numérico que corresponde a su posición física en la máquina.
Identifica los colores de los cables: rojo indica alimentación positiva, negro masa, verde señal de control y amarillo luces o indicadores. Mantén un registro de estas referencias para evitar confusiones durante las pruebas.
Sigue las líneas del diagrama hasta los componentes clave: interruptor de encendido, motor, sistema de corte y luces. Cada línea muestra si el circuito es directo o pasa por interruptores intermedios, lo que permite localizar fallas específicas sin desconectar todo el sistema.
Presta atención a los conectores etiquetados con letras y números; estos identifican la correspondencia exacta de pines entre módulos y sensores. Verifica cada conexión con un multímetro antes de realizar reemplazos o ajustes.
Consulta los símbolos estándar de electricidad presentes en el diagrama: círculos indican luces, rectángulos motores o relés, y líneas punteadas circuitos de control. Esta lectura facilita la interpretación rápida de la ruta de la corriente.
Si necesitas probar un componente, sigue la línea del cableado hasta encontrar el fusible o interruptor que lo protege. Esto evita daños adicionales y permite un diagnóstico preciso sin interferir en otros sistemas del tractor.
Marca cada paso con notas o etiquetas físicas en los cables, manteniendo un seguimiento de lo revisado y lo pendiente. Esta práctica reduce errores y acelera la resolución de problemas eléctricos.
Localización de componentes clave en el esquema del STX38
Identifica rápidamente la batería en el compartimento delantero, justo debajo del capó, marcada con polaridades claras y acceso sencillo para mantenimiento. La palanca de control de velocidad se encuentra a la derecha del asiento, conectada directamente al sistema de transmisión, permitiendo ajustes precisos mientras operas el tractor.
El filtro de aire está ubicado en la parte superior del motor, protegido por una cubierta fácil de remover, lo que facilita su limpieza o reemplazo sin desmontar otras piezas. Cerca del filtro, el radiador se sitúa frontalmente con el ventilador alineado para optimizar la circulación de aire y prevenir sobrecalentamiento.
El depósito de combustible se coloca lateralmente, con la tapa accesible desde el costado derecho, asegurando un llenado seguro y cómodo. Los mandos de corte de césped se localizan frente al operador, con las palancas de altura claramente señaladas, garantizando ajustes rápidos sin interferir con el manejo del tractor.
El sistema hidráulico principal se encuentra junto al motor, con las mangueras etiquetadas y las válvulas de servicio alineadas para intervenciones rápidas. Los faros delanteros están fijados al bastidor, permitiendo reemplazo o limpieza sencilla sin necesidad de herramientas complejas. Cada componente está identificado en el diagrama, facilitando su localización durante inspecciones o mantenimiento rutinario.
Solución de problemas eléctricos usando el diagrama del John Deere STX38
Verifica el fusible principal de inmediato si el tractor no enciende. Localiza el fusible en el diagrama eléctrico y confirma continuidad con un multímetro.
Para problemas con el arranque, sigue estas acciones:
- Comprueba el interruptor de encendido según la conexión que muestra el diagrama. Asegúrate de que los terminales no tengan corrosión.
- Inspecciona el relé de arranque; el diagrama indica su ubicación y la polaridad correcta para probarlo con un voltímetro.
- Si el motor gira lentamente, revisa la batería y el cableado principal, usando el diagrama para trazar continuidad y voltaje.
Para fallos en las luces o indicadores:
- Usa el diagrama para identificar la ruta del cableado de cada luz. Comprueba continuidad y conexiones sueltas.
- Reemplaza bombillas quemadas siguiendo el esquema eléctrico que indica el tipo y amperaje correcto.
- Verifica interruptores y fusibles intermedios según el diagrama para descartar fallos parciales.
Cuando se presentan cortocircuitos o fusibles que se queman repetidamente:
- Localiza la sección del circuito afectado en el diagrama.
- Desconecta componentes uno a uno según el flujo de corriente indicado y mide resistencia para detectar cables dañados.
- Inspecciona conectores y terminales, limpiando corrosión y asegurando firmeza en cada unión.
Para mantenimiento preventivo eléctrico:
- Sigue la ruta de los cables principales en el diagrama para revisar aislamiento y abrazaderas.
- Confirma la polaridad correcta en todos los sensores y actuadores antes de reconectar la batería.
- Registra cambios o reparaciones directamente en una copia del diagrama para futuras intervenciones.
