Verifica primero la conexión de la batería antes de manipular el interruptor de llave, ya que un voltaje inadecuado puede impedir el arranque. Localiza los terminales de encendido siguiendo el diagrama específico del modelo para identificar los cables de alimentación, accesorios y arranque sin confundirlos.
Utiliza el diagrama para identificar cualquier desgaste o daño en los contactos internos. Revisa la continuidad de los circuitos usando un multímetro, especialmente en posiciones ACC y START, donde la resistencia irregular puede causar fallos intermitentes.
Al reemplazar el interruptor, asegúrate de conectar cada cable según la codificación del diagrama. Evita la inversión de polaridad, ya que podría dañar componentes eléctricos conectados al sistema. Sigue las rutas indicadas para mantener la integridad de los fusibles y relés.
Aplica el diagrama para planificar mantenimiento preventivo. Identifica los puntos críticos de desgaste y verifica los tornillos de fijación y los terminales por corrosión, asegurando un funcionamiento constante del sistema de arranque y accesorios.
Guía práctica del diagrama del interruptor de llave John Deere

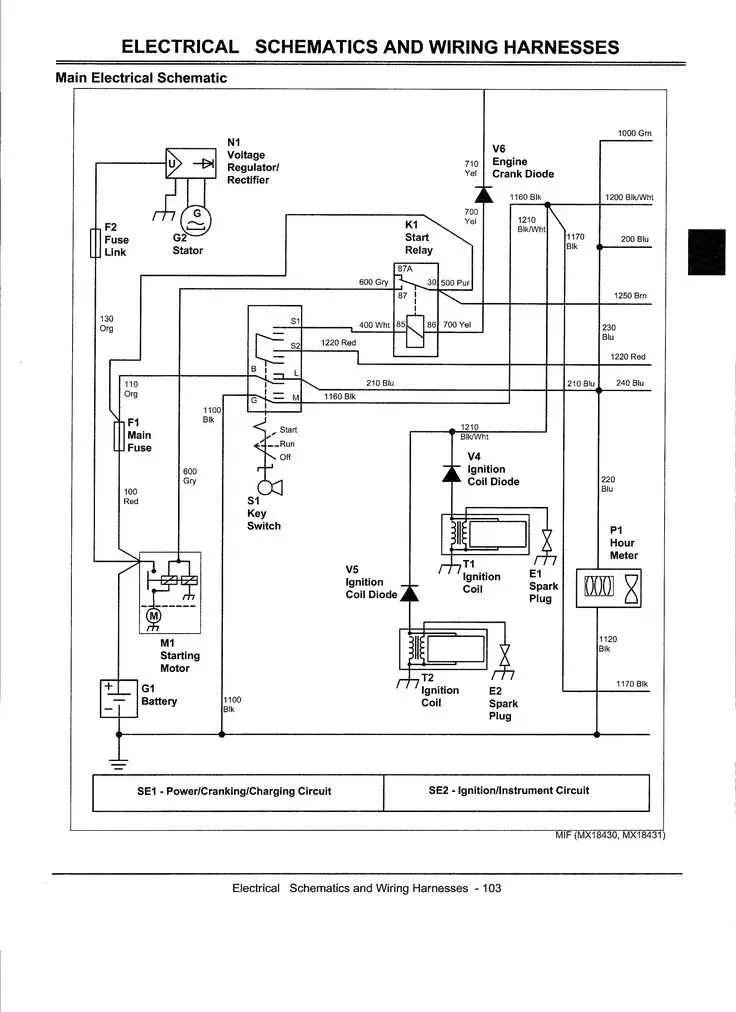

Localiza el diagrama de conexiones del interruptor de llave John Deere que corresponda a tu modelo exacto antes de cualquier intervención. Este diagrama identifica claramente cada terminal y su función, permitiendo conexiones precisas.
Conecta un multímetro en modo continuidad entre los terminales indicados en el diagrama para verificar el flujo de corriente. Esto confirma que cada posición de la llave activa los circuitos correctos y evita cortocircuitos.
Si observas que un terminal no transmite señal según el diagrama, limpia los contactos con un limpiador de electricidad y vuelve a probar. En casos persistentes, reemplaza el interruptor siguiendo la secuencia de montaje indicada en el diagrama para mantener la integridad del sistema.
Utiliza etiquetas o marcadores para identificar cables durante el desmontaje y reinstalación. El diagrama muestra claramente la codificación de colores de cada conductor, lo que facilita la reinstalación sin errores.
Para comprobaciones rápidas, localiza las posiciones de arranque, accesorios y apagado en el diagrama. Esto permite diagnosticar fallos sin desarmar componentes adicionales, ahorrando tiempo y evitando daños innecesarios.
Guarda el diagrama cerca del área de trabajo. Consultarlo constantemente asegura que cada acción respete las rutas de conexión originales y mantiene el funcionamiento confiable del John Deere.

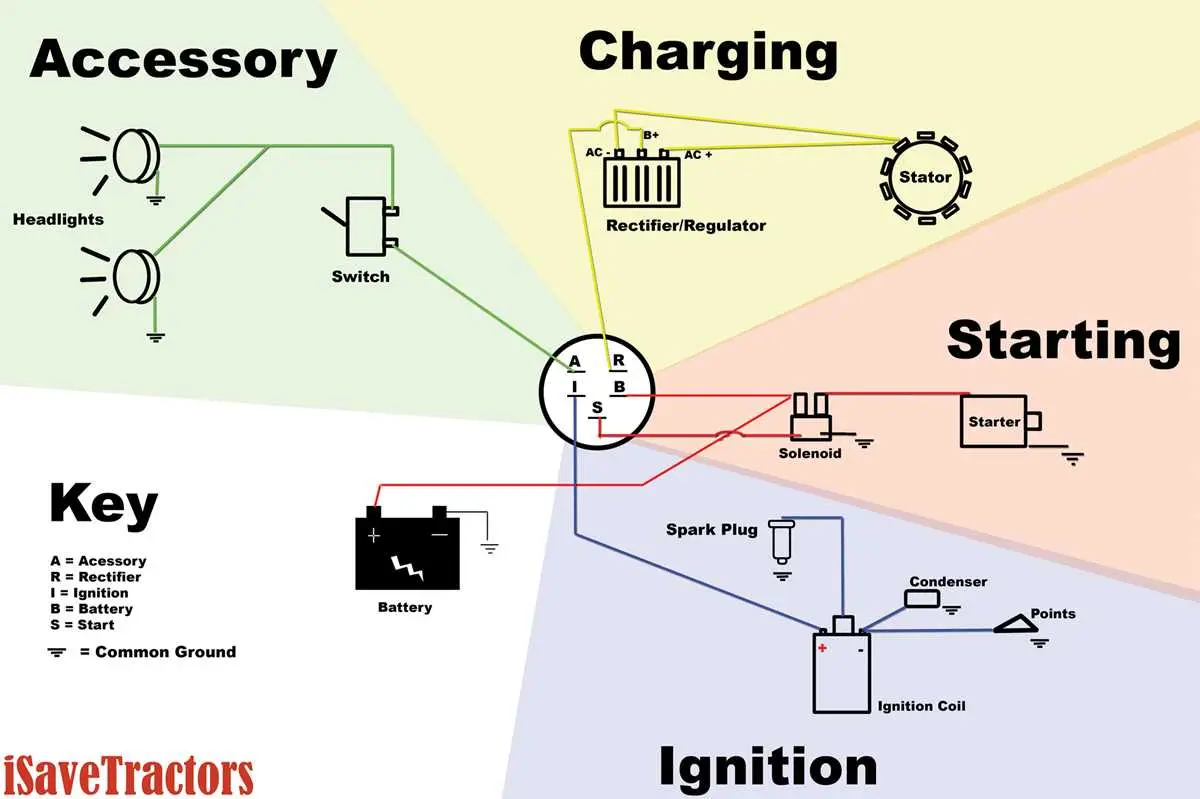

Identificación de terminales y conexiones del interruptor de llave
Localiza primero el terminal marcado como “B” o “Battery”, que recibe alimentación directa de la batería. Este terminal siempre debe mostrar 12 V cuando el sistema eléctrico está activo.
El terminal “M” o “Motor” envía corriente al motor de arranque. Con un multímetro, verifica continuidad entre “B” y “M” al girar la llave a la posición de arranque; la lectura debe ser cercana a cero ohmios.
El terminal “A” o “Accessory” distribuye energía a accesorios como luces o radio. Conecta un probador de voltaje y confirma que recibe corriente únicamente cuando la llave está en posición de accesorios o encendido.
El terminal “IG” o “Ignition” alimenta el sistema de encendido. Comprueba que proporciona voltaje estable al sistema de bujías y a la bobina de encendido al colocar la llave en la posición de encendido.
Identifica los terminales de tierra, usualmente marcados con un símbolo de tierra o “GND”. Asegúrate de que estén firmemente conectados al chasis y sin corrosión para evitar fallas de arranque.
Para conexiones múltiples, sigue los colores de los cables según el diagrama oficial John Deere: rojo para batería, amarillo para accesorios, verde para ignición y negro para tierra. Esto facilita la detección de cables dañados o mal conectados.
Verifica regularmente el estado de los terminales; limpia contactos oxidados y ajusta tornillos flojos. Esto asegura que la corriente fluya correctamente y previene fallos intermitentes del interruptor de llave.
Interpretación del diagrama para diagnóstico de fallos eléctricos
Para diagnosticar fallos eléctricos en el interruptor de llave John Deere, identifica primero cada terminal según el diagrama. Cada terminal tiene un código específico que indica su función: alimentación, arranque, accesorios y tierra.
Verifica continuidad y tensión en los puntos clave utilizando un multímetro:
- Terminal de alimentación: mide entre 12 y 14 V con el interruptor en posición ON.
- Terminal de arranque: debe recibir tensión únicamente cuando la llave está en posición START.
- Terminal de accesorios: controla elementos como luces y panel de instrumentos; revisa continuidad al activar la llave en posición ACC.
- Terminal de tierra: comprueba resistencia cercana a 0 Ω para asegurar conexión sólida a chasis.
Si un componente no responde, sigue el circuito indicado en el diagrama hasta localizar interrupciones o cortocircuitos. Observa conexiones cruzadas y fusibles asociados:
- Localiza el fusible correspondiente según el diagrama y mide continuidad.
- Inspecciona cables por desgaste o corrosión en terminales.
- Comprueba que los conectores estén correctamente ajustados y sin oxido.
Para fallos intermitentes, mueve suavemente la llave y observa cambios en lecturas de voltaje. Esto permite identificar contactos internos defectuosos. Registra cada medición y compárala con los valores indicados en el diagrama para confirmar el estado del sistema.
Finalmente, sustituye únicamente los componentes que muestren desviaciones evidentes. Mantén el diagrama a la vista para asegurar que las conexiones se restablecen correctamente y evitar errores durante la reparación.
Procedimientos de mantenimiento y reemplazo usando el diagrama
Identifica claramente cada terminal y conexión del interruptor de llave en el diagrama antes de iniciar cualquier tarea de mantenimiento. Verifica la continuidad de los cables con un multímetro para asegurarte de que no existan circuitos abiertos o cortocircuitos.
Para reemplazar el interruptor, desconecta la batería y anota la posición de cada cable según el diagrama. Retira los tornillos de fijación y extrae el interruptor antiguo, evitando dañar los conectores o arneses adyacentes.
Instala el nuevo interruptor siguiendo el diagrama, asegurando que cada terminal se conecte a su punto correspondiente. Aprieta los tornillos sin exceder el torque recomendado y vuelve a conectar la batería.
Después de la instalación, realiza pruebas de encendido y funcionamiento de todos los circuitos asociados al interruptor, comparando los resultados con el esquema eléctrico para confirmar que cada conexión cumple su función.
Programa revisiones periódicas del interruptor y sus conexiones, inspeccionando desgaste de contactos, corrosión o cables dañados. Sustituye componentes que muestren signos de deterioro para mantener la fiabilidad del sistema.
