Para entender y mantener la bomba de combustible John Deere Roto 15700, es crucial contar con un diagrama de piezas detallado. Este diagrama te ayudará a identificar y localizar cada componente del sistema de combustible, desde el impulsor hasta las válvulas. Asegúrate de tener este recurso a la mano al realizar reparaciones o reemplazos.
La bomba Roto 15700 consta de varias piezas clave que se pueden desgastar con el tiempo. Reemplazar los componentes correctamente evitará que el motor se vea afectado por fallas en el sistema de alimentación de combustible. Cada pieza está numerada en el diagrama para facilitar su identificación.
Los elementos principales incluyen el cuerpo de la bomba, el émbolo, los sellos, los retenes y las juntas. Verifica que todos los componentes estén en buen estado antes de proceder con la instalación o reparación. El diagrama te guiará paso a paso, asegurando que no se omita ningún detalle.
Si no tienes experiencia previa, te recomendamos que sigas las instrucciones del fabricante y utilices las piezas de repuesto originales para mantener el rendimiento óptimo de tu equipo. Un buen mantenimiento garantizará que la bomba funcione correctamente durante más tiempo.

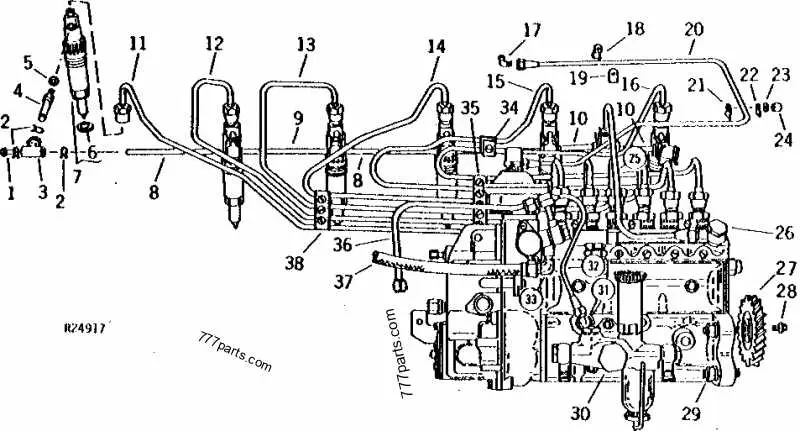

Diagrama de partes de la bomba de combustible John Deere Roto 15700
El diagrama de la bomba de combustible John Deere Roto 15700 incluye los componentes clave que aseguran su funcionamiento adecuado. Para comenzar, identifica la bomba, la cual es el corazón del sistema de suministro de combustible. Asegúrate de que todas las conexiones estén firmemente instaladas, especialmente la conexión del filtro de combustible, que debe estar libre de obstrucciones.
Los componentes principales que debes verificar son el impulsor, el resorte de retorno, y las válvulas de entrada y salida. Revisa que el impulsor no esté desgastado o dañado, ya que esto puede afectar el flujo de combustible. El resorte de retorno debe tener la tensión adecuada para mantener la presión correcta en el sistema.
En el diagrama, también se incluyen las juntas que aseguran que no haya fugas de combustible. Asegúrate de inspeccionar las juntas para detectar cualquier signo de desgaste o daño, ya que una junta rota puede causar pérdidas de presión y un mal rendimiento de la bomba.
Es fundamental seguir las instrucciones del fabricante para el montaje y la instalación de las piezas. Asegúrate de que todos los componentes estén alineados correctamente y que el ensamblaje esté limpio antes de la instalación. Después de la reparación o reemplazo de piezas, realiza una prueba de funcionamiento para verificar que la bomba esté operando a plena capacidad.
Identificación de piezas clave en el diagrama de la bomba de combustible
Para una correcta reparación o mantenimiento de la bomba de combustible John Deere Roto 15700, es vital identificar las piezas clave en el diagrama. El diagrama muestra los componentes principales que permiten el funcionamiento adecuado del sistema de combustible, entre ellos, el cuerpo de la bomba, el rotor y el impulsor.
El primer paso es localizar el cuerpo de la bomba. Este componente alberga todos los mecanismos internos y conecta la bomba con el motor. Asegúrate de que el cuerpo no tenga grietas o daños que puedan afectar el flujo de combustible.
A continuación, el rotor es crucial. Está diseñado para mover el combustible dentro de la bomba, creando la presión necesaria. Revisa que el rotor gire libremente sin obstrucciones o desgaste excesivo.
El impulsor, por otro lado, es responsable de generar la succión para llevar el combustible hacia el motor. Verifica su alineación y estado, ya que un impulsor desajustado o dañado puede reducir la eficiencia del sistema.
No olvides inspeccionar las válvulas de retención y los sellos, que son fundamentales para evitar fugas. Asegúrate de que las válvulas cierren correctamente y que los sellos estén intactos, ya que cualquier fallo en estas partes comprometerá el funcionamiento de la bomba.
Por último, revisa las conexiones eléctricas y los conductos de combustible. Asegúrate de que no haya cables sueltos o conexiones corroídas, ya que esto puede impedir el arranque o el funcionamiento continuo del motor.
Cómo interpretar las conexiones y flujos dentro del sistema de la bomba de combustible
Para comprender el funcionamiento del sistema de la bomba de combustible John Deere Roto 15700, es crucial identificar cómo circulan el combustible y las señales eléctricas. Aquí se describe cómo leer los diagramas de conexiones y los flujos de combustible.
En primer lugar, localiza las conexiones principales en el diagrama. El sistema de combustible consta de varias secciones, entre ellas la entrada del combustible, la bomba, los filtros y las líneas de salida. Cada una de estas partes tiene un flujo determinado que se representa con flechas que indican la dirección del combustible.
- Entrada de combustible: El combustible fluye desde el tanque hasta la bomba. Asegúrate de que la conexión esté libre de obstrucciones.
- Bomba: La bomba debe estar conectada de forma correcta a la fuente de alimentación eléctrica para activar el motor. Revisa los cables de la bomba según el diagrama de conexiones eléctricas.
- Filtro: Los diagramas suelen indicar la ubicación de los filtros de combustible, que son esenciales para prevenir impurezas. Confirma que el flujo de combustible pase a través de ellos antes de continuar hacia el motor.
- Salida: Asegúrate de que las conexiones de salida estén bien ajustadas. El flujo de combustible debe ser constante y sin pérdidas.
El diagrama también detalla las señales eléctricas que activan la bomba. Identifica los cables de alimentación y las señales de control. Comprueba que las conexiones estén seguras y que no haya cortocircuitos.
- Conexión a la fuente de alimentación: Verifica que el cable que conecta la bomba esté en buenas condiciones. Una interrupción en este cable puede causar fallos en la bomba.
- Control de encendido: Asegúrate de que las señales de encendido del motor estén correctamente conectadas al sistema de la bomba. Cualquier fallo en este control puede impedir el funcionamiento del sistema de combustible.
Es importante revisar cada conexión en detalle, ya que incluso una pequeña fuga o un mal contacto puede afectar el rendimiento del sistema de combustible. Los diagramas ofrecen una visión clara de cómo cada componente debe interactuar, permitiendo una reparación o ajuste adecuado en caso de mal funcionamiento.
Proceso de reemplazo de piezas según el diagrama para la bomba John Deere Roto 15700
Para reemplazar las piezas de la bomba de combustible John Deere Roto 15700, comienza con la identificación precisa de cada componente en el diagrama de partes. Asegúrate de tener a mano todas las piezas necesarias antes de iniciar el proceso.
1. Desmonta la bomba de combustible del motor siguiendo las instrucciones del fabricante. Usa herramientas adecuadas para evitar daños en las conexiones y en los componentes. Retira los tornillos de fijación y desconecta las mangueras de combustible.
2. Una vez retirada la bomba, verifica cada componente en busca de desgaste o daño. Identifica las piezas que requieren reemplazo, como sellos, válvulas o el rotor, consultando el diagrama de partes para su localización exacta.
3. Comienza con la sustitución de los sellos. Retira cuidadosamente los antiguos y coloca los nuevos, asegurándote de que estén correctamente alineados. Reemplaza las válvulas de ser necesario, verificando que las nuevas piezas coincidan con las especificaciones del diagrama.
4. Sustituye el rotor si está dañado. Alinea la nueva pieza según el diagrama de montaje. Asegúrate de que el rotor gire libremente y no se atasque al moverlo.
5. Reensambla la bomba, comenzando por los componentes internos, y asegúrate de que todos los tornillos estén bien apretados. Vuelve a conectar las mangueras de combustible y asegúrate de que no haya fugas.
6. Vuelve a instalar la bomba en el motor, asegurándote de que todos los puntos de fijación estén bien sujetos. Realiza una prueba de funcionamiento para comprobar que todo esté en su lugar y funcione correctamente.
Repite este proceso cada vez que sea necesario reemplazar piezas según el diagrama de partes, manteniendo siempre un seguimiento adecuado del mantenimiento de la bomba.
