Conectar correctamente el interruptor de llave en una máquina John Deere es un paso fundamental para asegurar su funcionamiento adecuado. El esquema de cableado del interruptor debe ser claro y preciso para evitar fallos eléctricos y facilitar el diagnóstico de cualquier posible problema. A continuación, se presenta una descripción detallada de cómo realizar la conexión adecuada, ayudándote a identificar y comprender los diferentes cables que forman parte del sistema.
El interruptor de llave John Deere generalmente tiene varias terminales, cada una con un propósito específico: encender el motor, activar los sistemas eléctricos y desconectar la energía cuando sea necesario. Asegúrate de que cada cable esté correctamente conectado a su terminal correspondiente. El diagrama de cableado proporciona información vital sobre la ubicación de cada cable, y cómo interactúan entre sí para poner en marcha la máquina.
Es recomendable que antes de realizar cualquier conexión, verifiques el voltaje y el estado de los cables. El cableado defectuoso puede llevar a un mal funcionamiento del sistema eléctrico, afectando el arranque del motor o incluso causando daños mayores. Si no estás seguro de cómo realizar la conexión correctamente, consulta el manual del fabricante o un profesional con experiencia en la reparación de equipos John Deere.

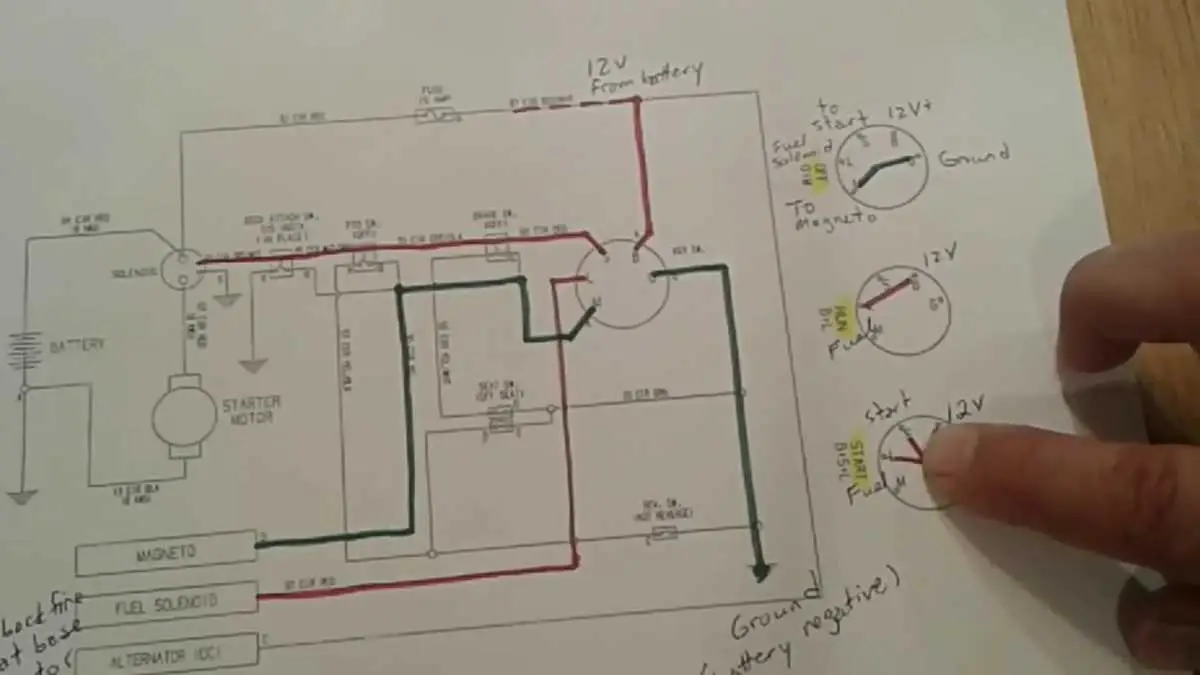

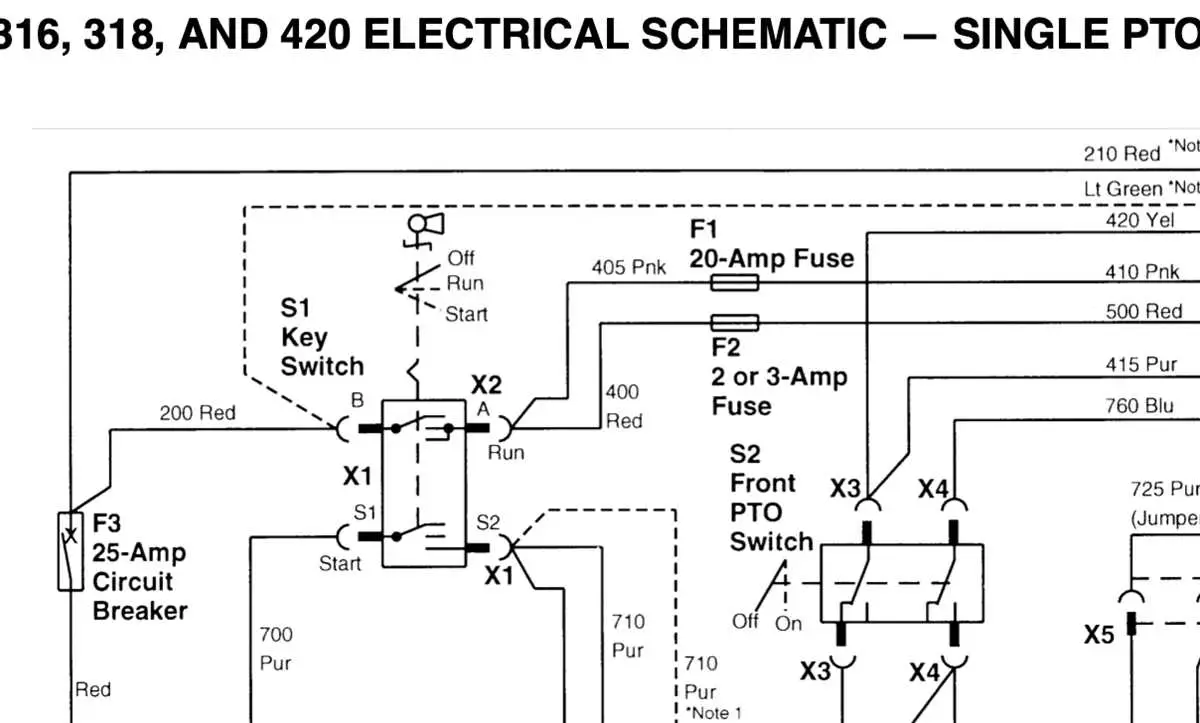

Diagrama de cableado del interruptor de llave John Deere

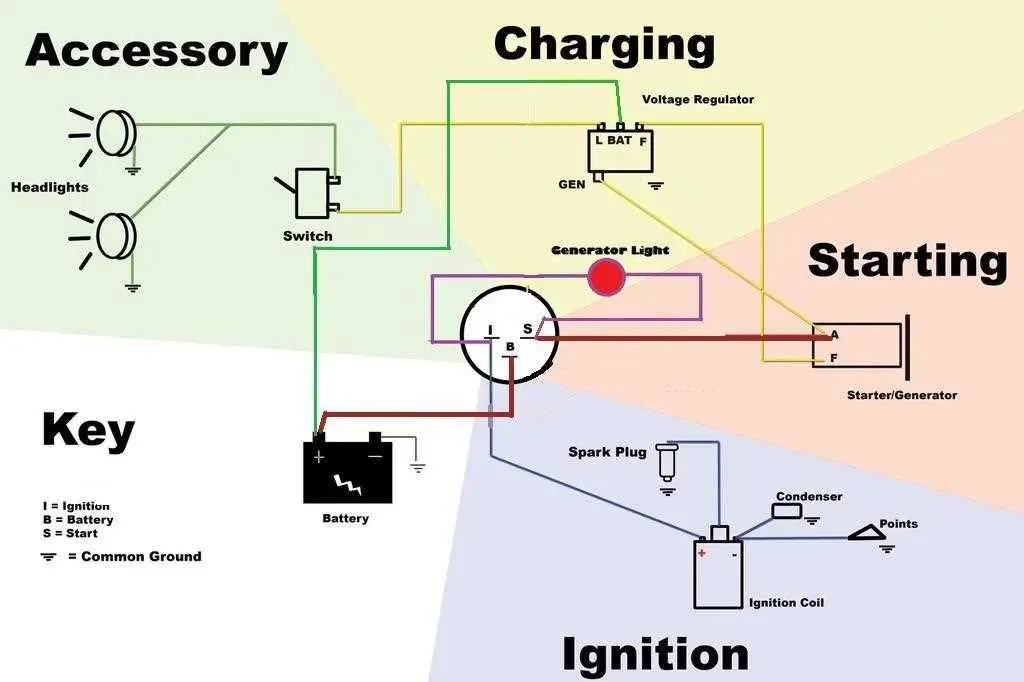

Conecta correctamente el interruptor de llave John Deere siguiendo este diagrama. El cableado adecuado garantiza un arranque sin problemas y el correcto funcionamiento del sistema eléctrico.

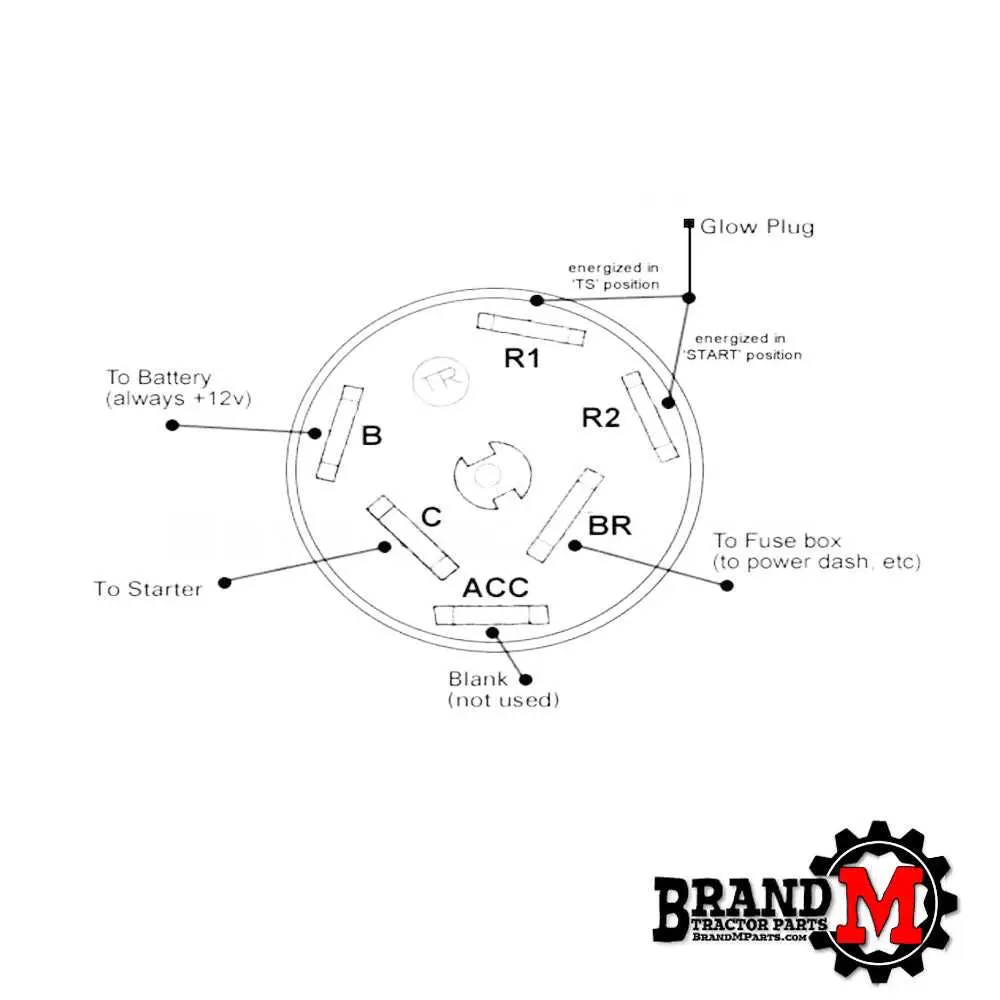

1. Terminal A: Conecta el cable de la batería al terminal A para proporcionar energía al sistema. Este cable debe ser grueso para soportar la corriente de arranque.
2. Terminal B: Este terminal está destinado al cable que va al motor de arranque. Asegúrate de que el cable esté bien aislado para evitar cortocircuitos.
3. Terminal C: Aquí se conecta el cable de la ignición, que activa el sistema de encendido. Este debe estar conectado a la bobina de encendido del motor para asegurar que el motor funcione correctamente cuando se gire la llave.
4. Terminal D: El terminal D se conecta al sistema de luces o cualquier otro accesorio que dependa del encendido. Esto permite que los accesorios reciban energía cuando el motor esté en marcha.
5. Terminal E: El cable de tierra debe estar conectado a este terminal para garantizar un buen contacto eléctrico y evitar fallos en el sistema de arranque.
Asegúrate de seguir el diagrama paso a paso, respetando la polaridad de los cables y asegurando las conexiones con terminales de calidad para evitar problemas eléctricos. Verifica también que no haya cables sueltos o en mal estado antes de encender el motor.
Cómo conectar los cables del interruptor de llave en un tractor John Deere
Para conectar correctamente los cables al interruptor de llave en un tractor John Deere, comienza por identificar los cables según su color y función. El interruptor generalmente tiene tres terminales: uno para la batería, otro para el arranque y el tercero para el sistema de encendido.
Conecta el cable de la batería (normalmente rojo) al terminal de la batería del interruptor. Asegúrate de que esté bien ajustado para evitar desconexiones accidentales.
El cable que va al motor de arranque (usualmente negro o azul) debe ir al terminal marcado con “S” o “Start”. Este terminal activa el motor de arranque cuando giras la llave.
Finalmente, conecta el cable del sistema de encendido (generalmente verde o marrón) al terminal correspondiente, que generalmente está marcado con “I” o “Ignition”. Este terminal controla el encendido del motor.
Antes de probar el interruptor, revisa todas las conexiones para asegurarte de que están seguras y sin posibilidad de cortocircuitos. Una vez verificadas, gira la llave a la posición de arranque y verifica que el motor funcione correctamente.
Solución de problemas comunes en el cableado del interruptor de llave John Deere
Si el motor de tu equipo John Deere no arranca, revisa primero la conexión del interruptor de llave. Asegúrate de que los cables estén firmemente conectados y no presenten signos de desgaste o corrosión.
Si el interruptor no enciende o se apaga sin razón aparente, verifica el cable de alimentación y la terminal de la batería. Los cables dañados o mal conectados pueden interrumpir el flujo de corriente y causar fallos en el encendido.
Los interruptores de llave John Deere tienen un conector de tres cables: uno para la alimentación, otro para la tierra y un tercer cable que activa el sistema de encendido. Si el motor no arranca, confirma que cada cable esté en el lugar adecuado según el esquema de cableado original.
Si experimentas problemas intermitentes, revisa si hay signos de cortocircuitos. Un cable roído o mal aislado puede ocasionar este tipo de fallos. Asegúrate de que todos los cables estén protegidos y sin contactos inapropiados con otros componentes metálicos.
También puede ser útil verificar el interruptor de llave en sí. Si está defectuoso o no responde correctamente, reemplázalo por uno nuevo. En ocasiones, un interruptor defectuoso no establece el contacto necesario para que el sistema de encendido funcione correctamente.
Finalmente, si el problema persiste, revisa el sistema de arranque completo, incluyendo el relé de arranque y la batería. Un voltaje bajo en la batería o un relé de arranque defectuoso también pueden impedir que el interruptor de llave funcione adecuadamente.
Tipos de interruptores de llave y su compatibilidad con modelos John Deere
Los interruptores de llave son componentes clave para encender los vehículos John Deere, pero no todos son compatibles con todos los modelos. A continuación, se detallan los tipos más comunes de interruptores y su uso adecuado según el modelo.
- Interruptor de llave estándar de 2 posiciones: Este interruptor es común en modelos más antiguos, como el 1025R y el 3025E. Ofrece una operación simple: encendido y apagado. Es recomendable para modelos sin características electrónicas avanzadas.
- Interruptor de llave de 3 posiciones: Utilizado en máquinas como el 4044M y el 5075E, este interruptor tiene una posición adicional para “arranque”. Ofrece un control más preciso y es compatible con modelos que requieren un sistema de encendido más robusto.
- Interruptores de llave con función de seguridad: Los modelos más recientes, como el 6M o 7R, incorporan interruptores con función de seguridad que impiden el arranque del motor sin un proceso adecuado. Asegúrese de verificar la compatibilidad con el sistema de seguridad del vehículo antes de realizar una compra.
Para una correcta instalación y funcionamiento, siempre es recomendable verificar el manual de su modelo específico. No todos los interruptores son intercambiables sin modificaciones adicionales.
