Verifica la tensión y la trayectoria de la correa siguiendo el diagrama específico para el modelo L130 de 48 pulgadas. Cada polea y guía está marcada con su posición exacta, lo que permite un ajuste correcto y evita el deslizamiento o desgaste prematuro. Revisar el diagrama antes de instalar o reemplazar la correa garantiza un funcionamiento uniforme del deck.
Identifica claramente cada componente del sistema de transmisión, incluyendo poleas motrices, tensores y rodillos intermedios. Una instalación precisa según el diagrama previene fallos mecánicos y facilita el mantenimiento futuro, reduciendo la necesidad de ajustes constantes.
Durante el reemplazo de la correa, sigue la secuencia indicada para desmontar y montar los elementos del deck. Evita forzar la correa o saltarte pasos del diagrama, ya que esto puede comprometer la alineación de las cuchillas y la eficiencia de corte del tractor.
Verifica periódicamente la alineación y el desgaste de las poleas y la correa siguiendo el diagrama como referencia. El seguimiento constante permite detectar desajustes antes de que causen daños mayores y mantiene el rendimiento óptimo del deck de 48 pulgadas.
Guía completa para entender el diagrama de la correa del deck John Deere L130 48
Localiza primero la correa principal del deck en el diagrama. Esta correa conecta la polea del motor con las poleas del deck y transmite la fuerza para el corte. Identifica claramente la dirección de la correa siguiendo las flechas indicadas en el esquema.
Revisa la tensión de cada polea representada en el diagrama. La correa debe pasar por las poleas de manera uniforme, sin saltos ni giros innecesarios. El diagrama señala los puntos de ajuste mediante tensores específicos, que permiten mantener la correa en posición correcta.
Identifica las poleas intermedias y de desvío indicadas en el esquema. Estas poleas permiten que la correa se desplace alrededor de obstáculos y mantiene la alineación con las cuchillas. Marca en el diagrama cuáles son fijas y cuáles son ajustables para facilitar el mantenimiento.
Observa las poleas de las cuchillas en la parte inferior del deck. El diagrama muestra claramente la ruta de la correa hacia estas poleas y su relación con los tensores. Asegúrate de que la correa rodee correctamente cada polea según la dirección indicada para evitar deslizamientos o desgaste prematuro.
Identifica los puntos de tensión recomendados. El diagrama incluye medidas de distancia y ángulo para cada tensor, lo que permite ajustar la correa con precisión. Ajusta los tensores siguiendo estas referencias para mantener la correa firme y evitar que se afloje durante el uso.
Confirma la secuencia de instalación antes de montar la correa. El diagrama muestra el orden exacto de paso por todas las poleas, incluidos los tensores y las poleas locas. Seguir esta secuencia evita que la correa se dañe y asegura un funcionamiento suave del deck.
Con esta guía, interpretar el diagrama de la correa del John Deere L130 48 deck permite realizar ajustes precisos, mantenimiento seguro y prolongar la vida útil de la correa y las poleas.

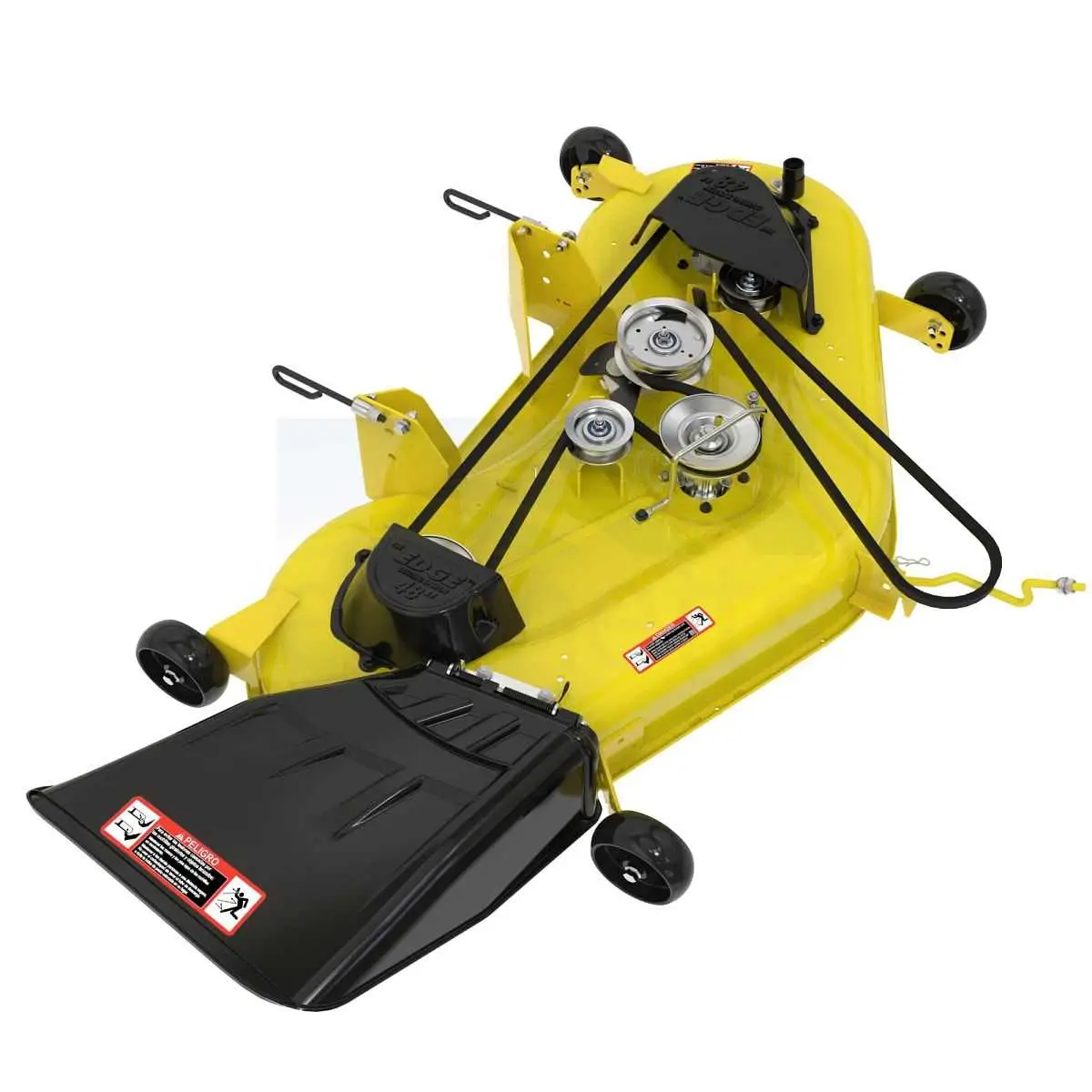

Identificación de todas las correas y poleas del deck L130 48
Ubica primero la correa principal del deck, la cual conecta el motor con las poleas del corte. Esta correa es plana y resistente, diseñada para transmitir la potencia directamente a las cuchillas. Verifica que la correa esté correctamente alineada con la polea del motor y la polea tensora.
La polea tensora mantiene la tensión adecuada de la correa principal. Comprueba que gire libremente y que el muelle que la sostiene no esté flojo ni oxidado. Ajusta la tensión según el diagrama del fabricante para evitar deslizamientos o desgaste prematuro.
Identifica las poleas de las cuchillas, normalmente tres en un deck de 48 pulgadas. Cada polea debe estar fija al eje correspondiente y girar sin holguras. Confirma que la correa principal pase correctamente por estas poleas siguiendo la ruta especificada en el diagrama.
Revisa la polea intermedia, si el modelo L130 incluye una. Esta polea dirige la correa de forma que todas las cuchillas reciban la potencia uniforme. Lubrica sus rodamientos y asegúrate de que la correa no se deslice de su ranura.
Verifica la correa de transmisión secundaria, que puede conectarse a la polea de salida del motor para activar accesorios o ajustes del deck. Comprueba que esté intacta, sin grietas ni desgaste excesivo, y que la alineación coincida con el diagrama.
Finalmente, inspecciona todas las poleas adicionales de guía o soporte. Su función es mantener la correa en la posición correcta y reducir la fricción. Asegúrate de que estén limpias, bien montadas y que sus rodamientos funcionen suavemente.
Siguiendo esta identificación detallada, cada correa y polea del deck L130 48 funcionará correctamente, garantizando un corte uniforme y evitando problemas mecánicos.
Procedimiento paso a paso para reemplazo de la correa del deck
Desconecta la batería del John Deere L130 antes de iniciar cualquier trabajo para evitar movimientos inesperados del deck o del motor.
Levanta el deck a la posición más alta y bloquea los brazos del lift para asegurar estabilidad mientras trabajas en la correa.
Retira las cuchillas usando la llave adecuada para aflojar los tornillos de montaje. Coloca las cuchillas en un lugar seguro para evitar accidentes.
Afloja el tensor de la correa localizando el rodillo tensor. Desliza la correa vieja fuera de las poleas con cuidado, tomando nota de su recorrido para facilitar la instalación de la nueva.
Inspecciona las poleas y rodillos en busca de desgaste o acumulación de residuos. Limpia cualquier suciedad y reemplaza piezas dañadas antes de colocar la nueva correa.
Coloca la correa nueva siguiendo el mismo recorrido que la anterior, asegurándote de que se asiente correctamente en cada polea y en el rodillo tensor.
Ajusta el tensor para aplicar la tensión adecuada sobre la correa. Comprueba que la correa no quede floja ni demasiado apretada, permitiendo un giro suave de las poleas.
Vuelve a montar las cuchillas asegurando los tornillos con el torque especificado en el manual del L130 48 deck. Revisa que giren libremente sin rozamientos.
Prueba el deck encendiendo el motor brevemente y activando el corte. Observa el comportamiento de la correa y verifica que mantenga la tensión correcta sin desalinearse.
Baja el deck cuidadosamente y realiza un último control visual de todas las conexiones y piezas antes de poner la máquina en funcionamiento completo.
Consejos para ajustar la tensión y la alineación de la correa correctamente
Coloca la máquina en una superficie nivelada y apaga el motor antes de cualquier ajuste. Asegúrate de que el deck esté completamente bajado y libre de objetos que puedan interferir con la correa.
Inspecciona la correa antes de ajustar la tensión. Busca desgastes, grietas o deformaciones que puedan afectar su desempeño. Reemplaza la correa si presenta daños visibles.
- Localiza el tensor de la correa principal y afloja ligeramente el perno de fijación.
- Aplica presión manual sobre la correa en el punto medio entre dos poleas. La deflexión recomendada para la John Deere L130 48 es de aproximadamente 12-15 mm.
- Si la correa no alcanza esta medida, ajusta el tensor hasta conseguir la tensión indicada.
- Aprieta nuevamente el perno de fijación del tensor, asegurando que la correa mantenga la tensión correcta sin quedar excesivamente rígida.
Verifica la alineación de las poleas siguiendo el diagrama del deck L130 48. Todas las poleas deben estar en línea y sin desvíos. Usa un puntero o regla para comprobar que el eje de cada polea coincida con el plano de la correa.
- Gira manualmente el deck varias vueltas y observa el comportamiento de la correa. Debe mantenerse centrada en todas las poleas.
- Si la correa se desplaza lateralmente, ajusta la posición de las poleas o el tensor hasta que se mantenga estable durante la rotación.
- Repite la inspección de tensión tras la alineación final para confirmar que la correa no esté ni floja ni demasiado apretada.
Finalmente, realiza una prueba con el motor en marcha a baja velocidad. Observa la correa y asegúrate de que funcione sin ruidos extraños ni movimientos laterales. Ajusta nuevamente si es necesario antes de cortar césped.
