Si necesitas reparar o realizar modificaciones al sistema eléctrico de tu tractor John Deere 265, tener a mano un diagrama de cableado detallado es fundamental. Este diagrama te ayudará a identificar los componentes eléctricos de manera rápida y sencilla, asegurando que cada conexión esté en su lugar y funcione correctamente. A continuación, te proporcionamos una guía clara para interpretar los diagramas y realizar la instalación o reparación de manera segura.
Conexiones principales: El tractor John Deere 265 tiene varios circuitos que alimentan componentes como el motor, el sistema de encendido, las luces y otros dispositivos esenciales. Cada componente está conectado a un relé o fusible que protege el sistema de posibles sobrecargas. Familiarizarte con el esquema de cableado te permitirá localizar rápidamente estos puntos de conexión y realizar las reparaciones necesarias sin dificultad.
Comprobación de fusibles y relés: En el diagrama de cableado, los fusibles y relés son representados de forma clara. Estos elementos son claves para proteger el sistema eléctrico. Si el tractor no arranca o presenta fallos intermitentes, verificar estos componentes es uno de los primeros pasos. El diagrama te indica la ubicación exacta de cada fusible y relé, lo que agiliza la reparación.
Un diagrama preciso también te ayuda a solucionar problemas comunes como cables sueltos, conexiones incorrectas o fallos en el sistema de encendido. Al seguir las indicaciones del esquema, puedes identificar rápidamente las causas de los problemas y tomar las medidas correctivas de manera eficiente.

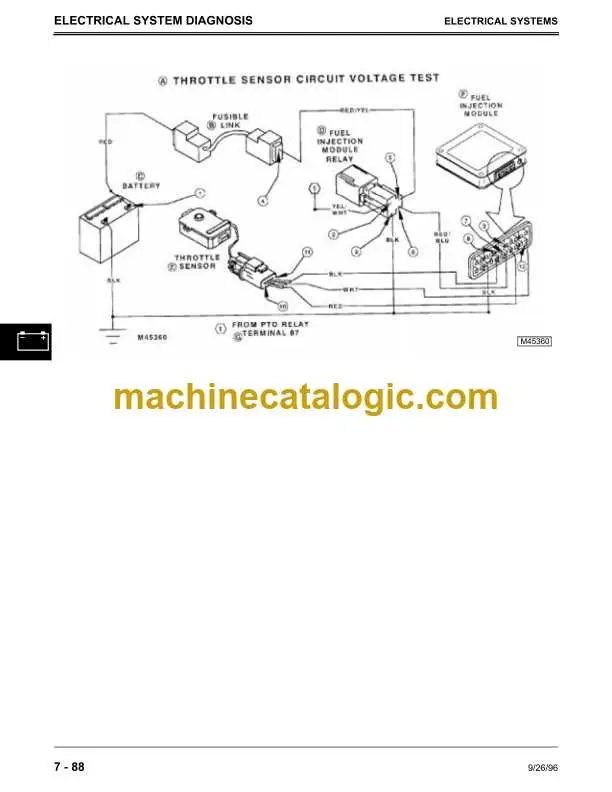

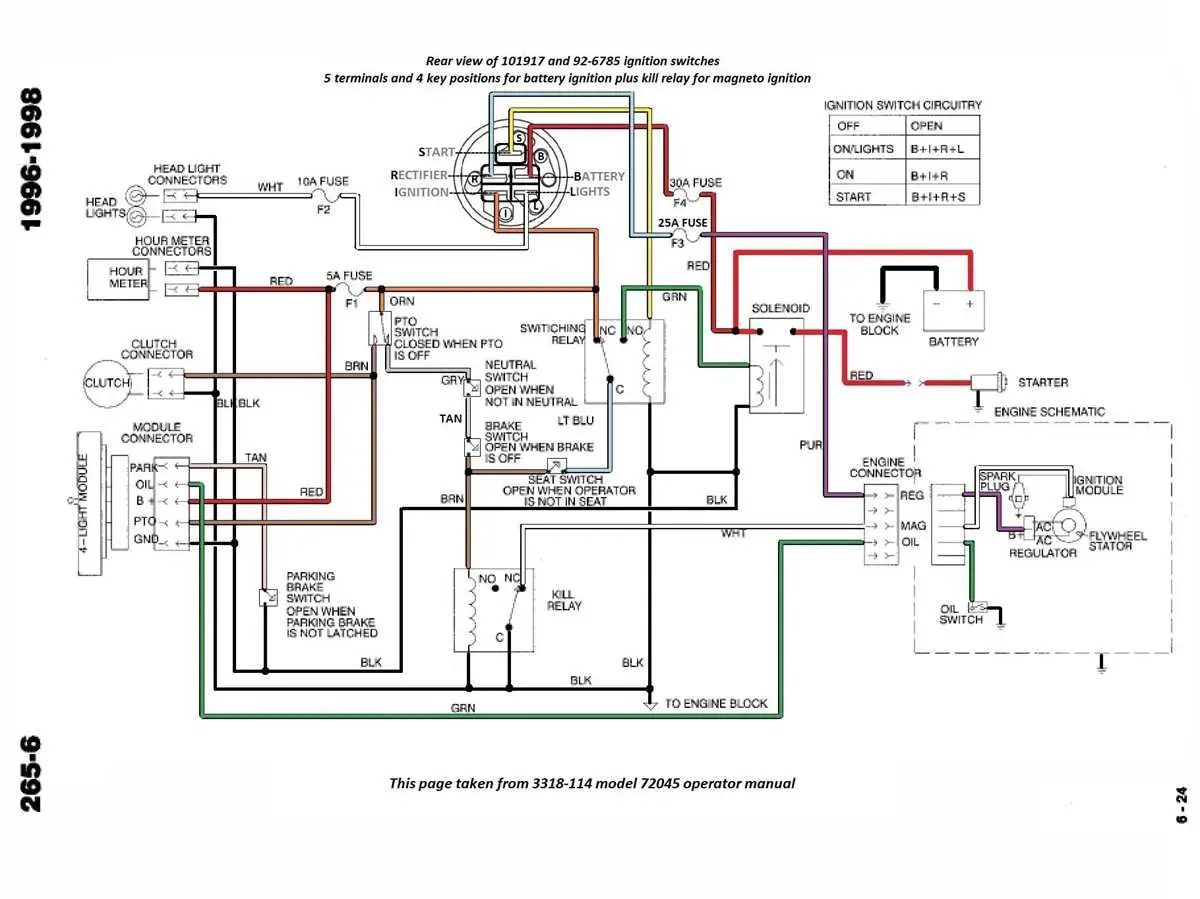

Diagrama de cableado del tractor John Deere 265
Para reparar o modificar el sistema eléctrico de tu tractor John Deere 265, es crucial contar con el diagrama de cableado adecuado. Este diagrama te permitirá identificar fácilmente los componentes y conexiones, evitando posibles errores en el proceso de reparación.
El diagrama de cableado para el John Deere 265 incluye las conexiones de la batería, el interruptor de encendido, el motor, el sistema de luces y los controles del tablero. A continuación, se describen las conexiones más comunes:
| Componente | Conexión | Descripción |
|---|---|---|
| Batería | Positivo (+) y Negativo (-) | Conecta la batería al sistema eléctrico, proporcionando energía a todos los componentes. |
| Interruptor de encendido | Conexión de encendido | Permite activar el motor y otros sistemas eléctricos cuando se gira la llave de encendido. |
| Motor | Conexión de corriente al motor | El motor se conecta a la batería y al sistema de encendido para arranque y funcionamiento. |
| Luces | Conexión al interruptor de luces | Las luces delanteras y traseras se conectan al interruptor, activándolas según la necesidad. |
| Tablero de control | Conexión de indicadores y controles | El tablero controla las señales de advertencia, la velocidad y otros indicadores del tractor. |
Este diagrama de cableado permite realizar una revisión detallada y eficiente de cada parte del sistema eléctrico del tractor, asegurando que todas las conexiones estén correctas para un funcionamiento adecuado.
Conexiones eléctricas principales en el tractor John Deere 265
El tractor John Deere 265 utiliza varias conexiones eléctricas clave para su funcionamiento adecuado. Asegúrate de revisar estas conexiones regularmente para evitar fallos eléctricos.
El sistema eléctrico se divide en varias partes críticas, cada una con su propio conjunto de conexiones. Aquí te explicamos las principales:
- Batería: La batería es fundamental para alimentar todos los componentes eléctricos del tractor. Conecta los cables positivo y negativo correctamente para evitar cortocircuitos. El cable positivo generalmente se conecta al terminal positivo de la batería, mientras que el negativo va a una conexión a tierra.
- Alternador: El alternador recarga la batería durante el funcionamiento del tractor. Revisa las conexiones del alternador, especialmente el cable de salida que va hacia la batería. Asegúrate de que esté bien asegurado y sin corrosión.
- Interruptor de encendido: Este componente permite iniciar el motor. Conecta los cables de encendido de manera correcta, ya que un error podría impedir que el motor arranque. Verifica que el interruptor no esté dañado y que las conexiones sean seguras.
- Fusibles: El tractor está protegido por varios fusibles que evitan daños a los componentes eléctricos en caso de sobrecargas. Identifica la caja de fusibles y revisa cada uno periódicamente. Si encuentras un fusible quemado, reemplázalo inmediatamente con uno de las mismas características.
- Luces y sistema de señalización: El sistema de iluminación también depende de las conexiones eléctricas. Asegúrate de que los cables de las luces principales y de señalización estén intactos y bien conectados. Verifica que no haya cables desgastados o sueltos que puedan causar fallos en las luces.
- Arranque del motor: El motor cuenta con un sistema de arranque eléctrico que incluye un solenoide y un motor de arranque. Asegúrate de que las conexiones entre estos componentes estén limpias y sin corrosión para un arranque sin problemas.
Revisar estas conexiones con regularidad no solo asegura el buen funcionamiento del tractor, sino que también prolonga su vida útil. Si alguna de las conexiones presenta desgaste o daño, reemplázala cuanto antes para evitar fallos mayores.
Cómo leer y entender el diagrama de cableado del John Deere 265
Al leer el diagrama de cableado del tractor John Deere 265, primero enfócate en identificar los componentes principales, como el motor, el interruptor de encendido y los conectores. Cada uno de estos estará representado por símbolos específicos que indican su función. Familiarízate con la leyenda que explica estos símbolos para interpretar correctamente el diagrama.
Los cables están representados por líneas, cada una con su correspondiente color. El color del cable te dirá su propósito; por ejemplo, un cable rojo puede estar relacionado con la alimentación, mientras que un cable negro puede ser para tierra. Revisa cada conexión y sigue el recorrido de los cables para asegurarte de que no haya cortocircuitos o conexiones incorrectas.
El diagrama tiene varios bloques o secciones que te permiten seguir el flujo de la energía, desde el interruptor de encendido hasta las partes que requieren energía, como el motor y las luces. Tómate tu tiempo para analizar estas conexiones y asegúrate de que todo esté bien alineado con el manual del tractor.
Cuando trabajes con el diagrama, revisa que los números de los conectores coincidan con los ubicados en el tractor. Esto es crucial para evitar errores al hacer reparaciones o modificaciones. Si algún conector no coincide, consulta el manual para verificar el modelo exacto de tu tractor y asegurarte de que el diagrama es el correcto.
La clave es entender cómo fluye la corriente a través del sistema. Sigue las líneas y asegúrate de que cada componente esté correctamente conectado. Si encuentras un problema en el diagrama, verifica las conexiones físicas del tractor antes de hacer cualquier ajuste.
Solución de problemas comunes de cableado en el tractor John Deere 265
Si el tractor John Deere 265 no enciende o muestra fallos eléctricos, lo primero que debes revisar son las conexiones de batería. Asegúrate de que los cables estén firmemente conectados y no tengan corrosión. Si encuentras residuos en los terminales, límpialos con un limpiador específico y asegúrate de que el voltaje de la batería esté dentro del rango adecuado.
El siguiente paso es comprobar el interruptor de encendido. Si no se recibe corriente a través del interruptor, el motor no arrancará. Reemplazar este componente si está dañado puede resolver el problema.
Verifica también los fusibles. Un fusible quemado puede cortar el flujo de electricidad a componentes cruciales como las luces o el motor de arranque. Usa un multímetro para comprobar si el fusible está en buen estado. Si está dañado, sustitúyelo por uno de la misma capacidad.
Si las luces o el sistema de encendido siguen sin funcionar, revisa los cables que conectan al motor de arranque. Cualquier cable suelto o desgastado puede causar pérdida de corriente. Asegúrate de que todos los cables estén bien sujetos y en buen estado.
Finalmente, verifica el alternador. Si el tractor tiene dificultades para mantener la carga de la batería, podría ser un problema con el alternador. Revisa las conexiones y la correa para asegurarte de que no haya desgastes o daños visibles. Si el alternador está fallando, reemplázalo para evitar problemas de arranque.
