Para solucionar problemas de cableado en tu John Deere 6×4 Gator, es importante contar con un diagrama preciso que te permita identificar la conexión de cada componente eléctrico. Este diagrama te ayudará a revisar la integridad de los cables, a localizar cortocircuitos y a asegurarte de que las conexiones estén bien hechas, lo que garantiza el buen funcionamiento del vehículo.
Comienza verificando la ubicación de los fusibles. Los diagramas de cableado proporcionan información clara sobre la distribución de energía en el sistema, permitiéndote sustituir fusibles quemados rápidamente sin complicaciones. Además, identificarás los cables que alimentan sistemas clave como el motor, las luces y la batería.
Otro aspecto relevante es la conexión de los sensores y relés del sistema eléctrico. Los diagramas indican el flujo de corriente y te ayudarán a localizar problemas de comunicación entre los diferentes módulos. Si el Gator presenta fallos en la ignición o en el encendido, este es un paso crucial para resolver el problema.

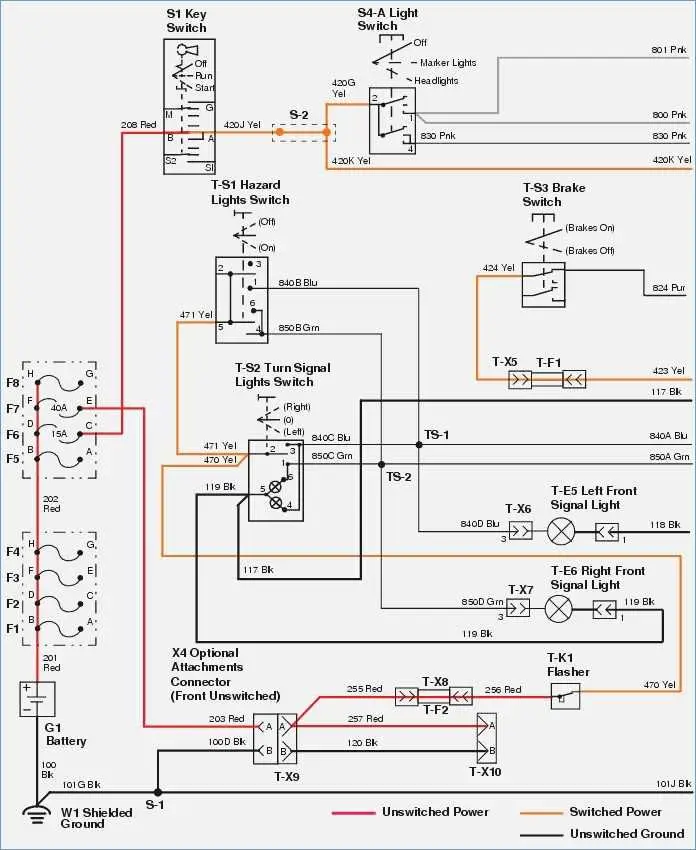

Diagrama de cableado John Deere 6×4 Gator
Para solucionar problemas o realizar mantenimiento en el sistema eléctrico del John Deere 6×4 Gator, es clave contar con un diagrama de cableado claro. Este diagrama permite identificar cada componente eléctrico y su conexión, facilitando las reparaciones o reemplazos de piezas.
En el diagrama de cableado, encontrarás representados los siguientes componentes:
- La batería, con sus conexiones principales y de carga.
- El interruptor de encendido, indicando cómo se conecta al sistema de encendido y a los fusibles.
- El alternador, que muestra su conexión con la batería y el regulador de voltaje.
- El sistema de luces, incluyendo faros delanteros, traseros y señales de dirección.
- El motor de arranque, con sus cables de alimentación desde la batería y conexión al interruptor.
Revisa cada sección cuidadosamente para evitar errores durante la instalación o reparación. Si el cableado muestra señales de desgaste o daño, es recomendable reemplazar los cables dañados para evitar fallas mayores.
Si el sistema eléctrico no funciona correctamente, comienza por verificar las conexiones de la batería, asegurándote de que no haya corrosión o cables flojos. Luego, revisa los fusibles, ya que pueden ser la causa de una interrupción en el suministro eléctrico.
Para asegurar el correcto funcionamiento del John Deere 6×4 Gator, sigue siempre las recomendaciones del diagrama de cableado al realizar cualquier ajuste o reemplazo de piezas eléctricas. Esto evitará problemas adicionales y garantizará un rendimiento óptimo.
Conexión de los cables principales en el Gator 6×4
Para garantizar un funcionamiento adecuado, los cables principales deben estar conectados correctamente según el diagrama específico del John Deere 6×4 Gator. Comienza identificando el cable positivo y negativo de la batería, que se conectan a la caja de fusibles. El cable rojo se conecta al terminal positivo (+) y el negro al terminal negativo (-).
Asegúrate de verificar las conexiones de los interruptores y los sistemas de iluminación. El cable que proviene del interruptor de encendido debe conectarse al motor de arranque, mientras que los cables de las luces deben conectarse a los terminales del sistema de iluminación, respetando los colores de cada uno para evitar errores.
Los cables de los sensores de velocidad y dirección se conectan directamente a la ECU. Verifica que no haya cables flojos o dañados, ya que esto podría interferir con la lectura de los sensores.
Realiza siempre una revisión final para comprobar que todos los cables estén correctamente aislados y sujetos para evitar posibles cortocircuitos. Usa abrazaderas o conectores apropiados para asegurar cada conexión.
Solución de problemas comunes en el sistema eléctrico del Gator
Si el Gator 6×4 no arranca, revisa primero la batería. Asegúrate de que esté completamente cargada y verifica los terminales para asegurarte de que no haya corrosión o conexiones flojas. Si es necesario, limpia los contactos con un cepillo de alambre y aprieta los terminales.
En caso de que los faros no funcionen, inspecciona los fusibles. Si están quemados, cámbialos por nuevos con la misma capacidad. Verifica también los interruptores y cables de los faros para descartar posibles fallos en el circuito.
Si el motor no responde, revisa el relé de arranque. Un relé defectuoso puede impedir el arranque. Utiliza un multímetro para comprobar su funcionamiento. Si no hay continuidad, reemplázalo.
Cuando experimentes problemas con el alternador, verifica la correa que lo conecta al motor. Si está desgastada o rota, sustitúyela. Además, comprueba la salida de voltaje del alternador; debería estar entre 13.5 y 14.5 voltios cuando el motor está en marcha.
Si hay interferencias eléctricas, verifica el estado de los cables y conexiones a tierra. Asegúrate de que todos los cables estén bien aislados y en buen estado. La falta de una correcta conexión a tierra puede generar fallos en diversos componentes eléctricos.
Ajuste y mantenimiento del cableado en el Gator 6×4
Revisa regularmente los cables del Gator 6×4 para detectar posibles signos de desgaste o daños. Asegúrate de que todos los cables estén bien conectados y no presenten cortes, desgastes o corrosión. Si encuentras cables dañados, reemplázalos inmediatamente para evitar fallos en el sistema eléctrico.
Verifica las conexiones de los terminales. Los terminales flojos o corroídos pueden causar una pérdida de potencia. Limpia cualquier corrosión con un limpiador específico para terminales y asegúrate de que los terminales estén firmemente sujetos a sus conexiones.
Para un mantenimiento adecuado, lubrica los puntos de contacto de los cables con grasa dieléctrica. Esto ayuda a prevenir la corrosión y garantiza una mejor conducción de la electricidad. No uses lubricantes que puedan atraer suciedad o humedad.
Comprueba que el sistema de fusibles esté en buen estado. Si un fusible se quema, reemplázalo por uno con la misma especificación para evitar sobrecargas. Ten a mano un kit de repuestos de fusibles y cables para resolver problemas rápidamente en el campo.
Es recomendable inspeccionar el sistema eléctrico del Gator 6×4 al menos una vez al mes para asegurar que todos los componentes eléctricos funcionen correctamente. Mantén el cableado limpio y libre de suciedad, ya que la acumulación de polvo o barro puede afectar su funcionamiento.
