Ajusta primero la válvula de alivio hidráulica del John Deere 2940 verificando la presión con un manómetro conectado al puerto de prueba. El valor correcto debe situarse alrededor de 2250 psi, lo que garantiza la protección del sistema contra sobrepresión.
Si detectas lecturas inferiores, revisa el resorte de la válvula y comprueba que no exista desgaste en el asiento interno. Un resorte debilitado provoca caídas de presión que afectan la respuesta del sistema hidráulico. En caso de lecturas superiores, regula el tornillo de ajuste girándolo en sentido antihorario hasta alcanzar el rango recomendado.
Ubica la válvula en el bloque de control principal, en la parte frontal del conjunto hidráulico. Su acceso requiere retirar la cubierta de protección y asegurarte de trabajar con el motor apagado para evitar riesgos. Aplica siempre sellador adecuado en las roscas al reinstalar para impedir fugas.
Utiliza diagramas hidráulicos del modelo 2940 para confirmar la orientación correcta de las conexiones. Estos esquemas muestran la relación directa entre la bomba, la válvula de alivio y las líneas de retorno, lo que facilita la identificación de errores en el montaje o la detección de obstrucciones en el flujo.

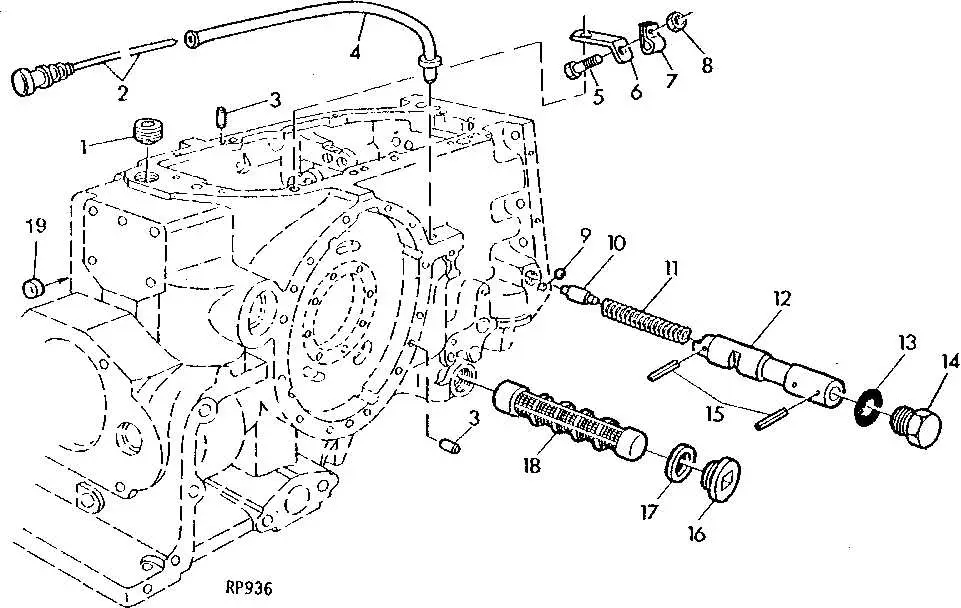

John Deere 2940 hydraulic relief valve diagram
Ajusta primero la presión del sistema hidráulico del John Deere 2940 siguiendo las referencias del diagrama de la válvula de alivio. La configuración correcta debe mantenerse entre 2250 y 2350 psi para garantizar un rendimiento seguro y estable del circuito.
Ubica la válvula en la parte frontal de la carcasa de la bomba hidráulica. El diagrama muestra claramente la conexión entre la válvula, la línea de presión principal y el retorno hacia el cárter. Esta relación permite controlar la presión máxima y evitar daños en los componentes.
Verifica regularmente el resorte interno y los sellos, ya que un desgaste en estas piezas puede generar pérdidas de presión. El diagrama facilita la identificación de cada componente, lo que ayuda a realizar un reemplazo rápido sin confusiones en las conexiones.
Usa siempre manómetros calibrados al realizar pruebas y compara los valores reales con los señalados en el esquema. Si notas diferencias, ajusta el tornillo regulador de la válvula siguiendo las posiciones marcadas en el diagrama para recuperar la presión especificada.

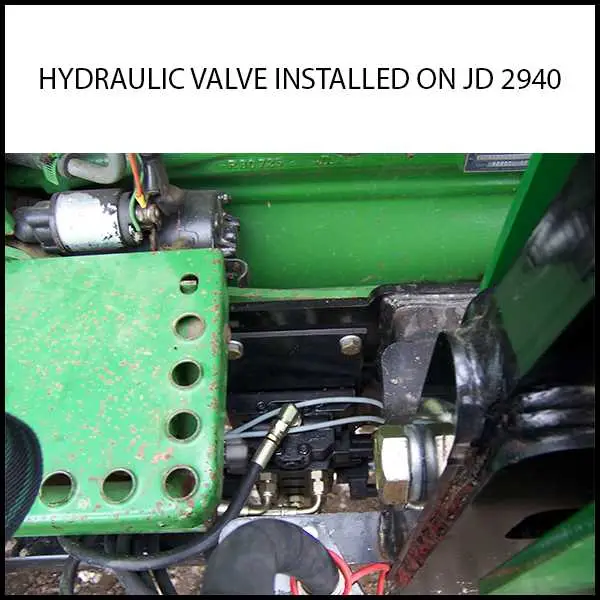

Ubicación exacta de la válvula de alivio hidráulica en el John Deere 2940
Accede directamente al lado derecho del tractor y localiza la carcasa de la bomba hidráulica principal. La válvula de alivio se encuentra montada en la parte superior de dicha carcasa, fijada con un tapón roscado de acceso rápido.
Identifica el componente por su forma cilíndrica metálica, con un resorte interno ajustado mediante un tornillo hexagonal. Está situada justo detrás del filtro de aceite hidráulico, lo que permite un mantenimiento sin desmontar el conjunto completo.
Para trabajar con seguridad, detén el motor, descarga la presión del sistema y utiliza llaves métricas de 19 mm para liberar el tapón de la válvula. Una vez retirada, verifica el resorte y el asiento de la válvula antes de reinstalarla en la misma posición.
Interpretación del diagrama para ajustar la presión de la válvula de alivio
Consulta el diagrama hidráulico del John Deere 2940 y localiza la línea principal de presión que conecta la bomba con el distribuidor. La válvula de alivio está marcada con un símbolo de resorte y flecha, lo que indica su función de limitar la presión máxima.
Para realizar el ajuste, sigue la secuencia indicada en el diagrama:
- Identifica el tornillo de ajuste representado junto al resorte en el esquema.
- Gira el tornillo en sentido horario para aumentar la presión o en sentido antihorario para reducirla.
- Conecta un manómetro en el puerto de prueba señalado en el diagrama, generalmente ubicado en la línea de salida de la bomba.
- Arranca el motor y espera a que el sistema alcance la temperatura de trabajo.
- Acciona un cilindro hidráulico hasta el final de su recorrido para generar la presión máxima de alivio.
- Lee la presión en el manómetro y ajusta hasta alcanzar el valor recomendado por John Deere, que suele rondar los 2.250 psi (155 bar).
El diagrama muestra con claridad la relación entre la válvula y los demás componentes, lo que permite verificar que ningún otro regulador esté interfiriendo. Antes de cerrar el acceso al tornillo, asegúrate de que la lectura sea estable y que no existan fugas en las conexiones.
Pasos prácticos para diagnosticar fallas relacionadas con la válvula hidráulica
Verifica primero la presión del sistema conectando un manómetro al puerto de prueba del circuito principal. Si la lectura se encuentra por debajo de los 2250 psi recomendados para el John Deere 2940, la válvula de alivio puede estar descargando antes de tiempo.
Escucha ruidos anormales como silbidos o vibraciones en la bomba. Estos síntomas indican que la válvula no sella correctamente y provoca pérdida de presión. Repite la prueba aumentando progresivamente las rpm del motor hasta 2200 para confirmar la estabilidad de la presión.
Inspecciona visualmente el resorte y el asiento de la válvula. La presencia de desgaste, grietas o partículas metálicas atrapadas en el interior altera la calibración. Un resorte debilitado libera presión antes del valor nominal.
Compara los resultados con los valores de referencia de fábrica en la siguiente tabla:
| Condición | Presión esperada | Acción recomendada |
|---|---|---|
| Motor en ralentí | 2100–2150 psi | Ajustar tornillo de la válvula si está fuera de rango |
| Motor a 2200 rpm | 2200–2250 psi | Reemplazar resorte si la presión no se mantiene |
| Fugas visibles en el cuerpo | No aplica | Sustituir válvula completa |
Repite las pruebas después de cada ajuste para confirmar la corrección de la falla. Mantén siempre el circuito limpio y utiliza aceite hidráulico recomendado para prolongar la vida útil de la válvula.
