Consulta el diagrama de la correa de la cubierta X320 para identificar rápidamente la posición de cada polea y asegurar que la correa se instale correctamente. Un montaje preciso evita el deslizamiento, el desgaste irregular y los fallos del sistema de corte.
Verifica la tensión de la correa siguiendo las marcas indicadas en el diagrama. La correa debe ajustarse de manera uniforme entre las poleas de transmisión y las cuchillas, garantizando un corte constante y sin interrupciones. Presta atención a las poleas tensores y a las de giro libre, ya que su alineación impacta directamente en la vida útil de la correa.
Reemplaza la correa según el diagrama para evitar errores comunes como el cruce de correas o el montaje inverso. Cada modelo X320 puede tener variaciones en la ruta de la correa dependiendo del tipo de cubierta, por lo que seguir el esquema oficial de John Deere asegura un funcionamiento estable y seguro.
Inspecciona regularmente la correa y las poleas utilizando el diagrama como referencia. Observa signos de desgaste, grietas o desalineación. Mantener un seguimiento visual ayuda a anticipar reemplazos antes de que se produzcan fallos, evitando interrupciones inesperadas durante el uso de la cortadora.

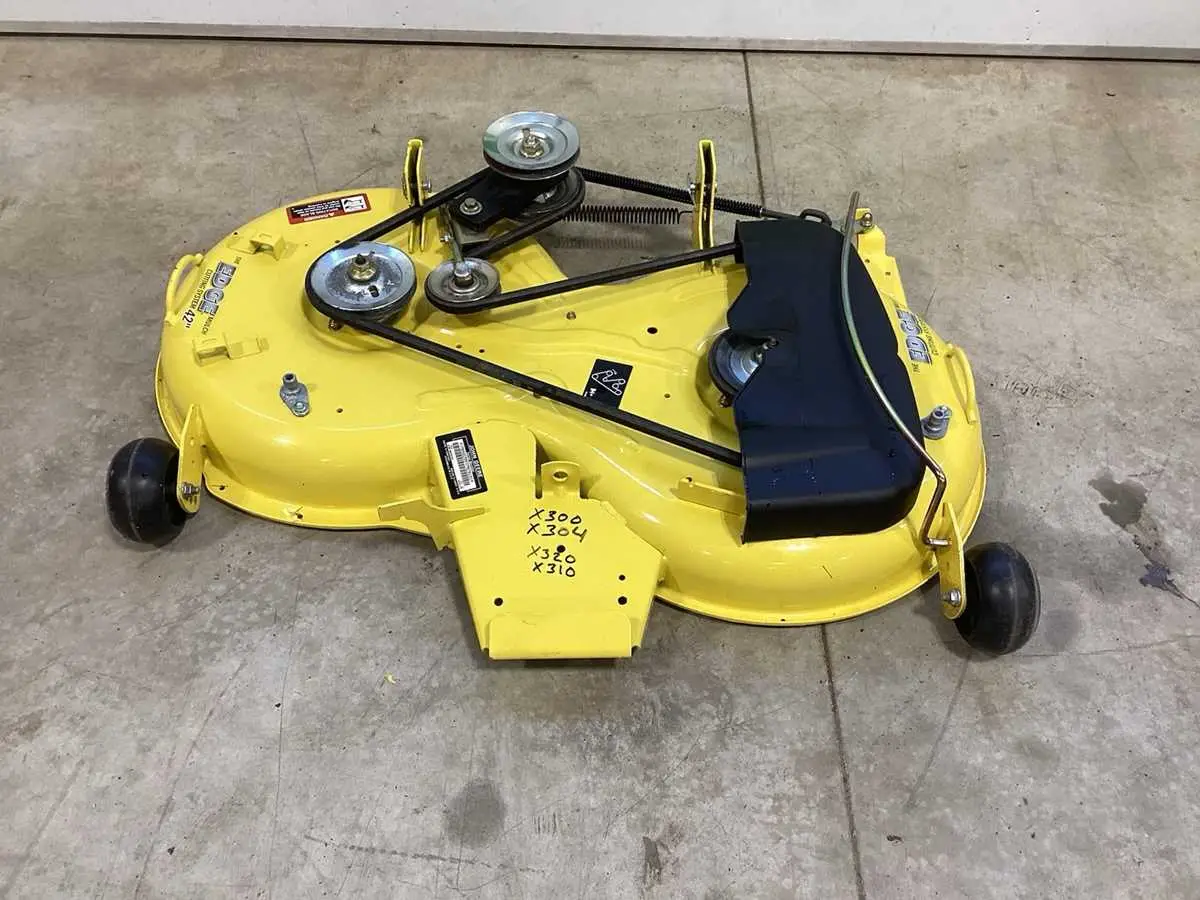

Diagrama de la correa del deck X320 John Deere
Ubica la correa principal del deck X320 siguiendo el recorrido que conecta el motor, los tensores y los rodillos de las cuchillas. Asegúrate de que la correa esté correctamente alineada en las poleas y que los tensores mantengan la tensión adecuada para evitar deslizamientos o desgaste prematuro.
Identifica cada polea según su función: la polea motriz transmite la fuerza desde el motor, las poleas guía mantienen la trayectoria de la correa y las poleas de las cuchillas aseguran la rotación uniforme. Verifica que las poleas giren libremente y no presenten daños que puedan afectar la operación.
Durante la instalación, sigue el diagrama visual del X320, comenzando por la polea motriz y continuando por las poleas intermedias hasta las cuchillas. Ajusta la tensión utilizando el brazo tensor con cuidado para que la correa no quede floja ni excesivamente apretada, ya que ambas situaciones pueden reducir la vida útil del sistema.
Inspecciona la correa regularmente buscando grietas, desgaste en los bordes o deshilachado. Sustituye inmediatamente cualquier correa que muestre signos de deterioro para mantener un corte uniforme y prevenir daños en el deck. Mantener limpio el área alrededor de las poleas evita acumulación de residuos que puedan interferir con el movimiento de la correa.
Al finalizar la instalación, realiza una prueba de funcionamiento a baja velocidad, observando el movimiento de todas las poleas y asegurando que la correa permanezca en su recorrido sin desalinearse. Esta verificación garantiza un rendimiento consistente y prolonga la durabilidad del deck X320.
Identificación de las correas y poleas del deck X320
Localiza la correa principal del deck en el centro del sistema de corte; esta correa transfiere potencia desde el motor al conjunto de cuchillas y suele estar marcada con el código AM107462. Observa que pasa por la polea del motor, las poleas intermedias y finalmente por las poleas de las cuchillas.
La polea del cigüeñal conecta directamente con la correa principal y presenta un diámetro mayor, facilitando el movimiento uniforme de todo el deck. Comprueba su alineación antes de instalar una correa nueva para evitar desgastes prematuros.
Identifica las poleas de cuchilla en los extremos del deck; cada una mantiene la tensión adecuada y debe girar libremente. Si notas fricción irregular, ajusta la tensión mediante el tensor incorporado. Las poleas intermedias ayudan a guiar la correa y mantienen la trayectoria correcta, evitando deslizamientos.
Revisa la correa del tensor que estabiliza la tensión de las poleas intermedias. Su instalación correcta garantiza que la correa principal no se salga durante el uso. Marca visualmente las poleas y correas antes de desmontarlas para facilitar el reensamblaje y reducir errores.
Utiliza diagramas específicos del modelo X320 para confirmar la secuencia exacta de la correa, identificando cada polea por su posición y función. Mantén las superficies limpias y libres de residuos que puedan interferir con el movimiento de las correas.
Cómo reemplazar la correa del deck paso a paso
Levanta el cortacésped y asegúralo con soportes para trabajar de forma segura. Localiza la correa del deck siguiendo el diagrama de tu X320 John Deere para identificar la ruta exacta y los puntos de tensión.
Afloja el tensor girando la manivela o soltando el perno de ajuste según el modelo. Esto liberará la correa antigua y permitirá retirarla sin forzar las poleas.
Extrae la correa vieja cuidadosamente, evitando que se enganche en las cuchillas o engranajes. Comprueba que las poleas estén limpias y libres de residuos antes de instalar la nueva correa.
Coloca la correa nueva siguiendo el mismo recorrido indicado en el diagrama. Asegúrate de que encaje perfectamente en cada ranura de las poleas y que no esté torcida.
Vuelve a ajustar el tensor hasta que la correa tenga la tensión correcta. La correa debe moverse ligeramente con presión manual pero no debe colgar ni estar excesivamente rígida.
Gira manualmente las cuchillas varias veces para comprobar que la correa se mantiene en su posición y que el deck funciona sin interferencias. Haz un corte de prueba corto para confirmar que todo opera de manera fluida.
Guarda herramientas y retira los soportes de seguridad antes de usar el cortacésped normalmente.
Solución de problemas comunes de la correa del deck
Verifica la tensión de la correa antes de cada uso. Una correa floja provoca deslizamiento y corte irregular. Ajusta el tensor hasta que la correa tenga aproximadamente 1,5 cm de holgura en el punto medio entre poleas.
Inspecciona la correa en busca de grietas, deshilachado o desgaste irregular. Sustituye inmediatamente cualquier correa dañada para evitar daños al deck o a las poleas.
Confirma que las poleas giren libremente y sin ruido. Los rodamientos dañados generan fricción excesiva que puede quemar la correa. Limpia cualquier suciedad o residuos acumulados en las poleas y el deck.
Revisa la alineación de las poleas:
- Coloca una regla o hilo para comprobar que las poleas estén en la misma línea.
- Ajusta la posición de las poleas tensando o aflojando los soportes según el diagrama del X320.
Evita el contacto de la correa con bordes filosos o piezas metálicas que no correspondan, ya que puede cortar la correa en pocos usos. Protege las zonas de roce con cubiertas o protectores recomendados por John Deere.
Cambia la correa siguiendo las indicaciones del diagrama de forma secuencial, pasando la correa por todas las poleas indicadas. Comienza por la polea del motor, luego las poleas intermedias y finaliza en la polea del deck principal.
Lubrica ligeramente los rodamientos con grasa adecuada, evitando que la grasa entre en contacto con la superficie de la correa. Esto prolonga la vida útil y mantiene un rendimiento constante.
Verifica la tensión nuevamente después de los primeros 5 minutos de uso tras reemplazar o ajustar la correa. Reajusta si es necesario para mantener un corte uniforme y sin vibraciones.
