Verifica las conexiones principales de la batería y el fusible antes de iniciar cualquier reparación eléctrica para garantizar que el sistema reciba alimentación estable. Confirma que los terminales estén limpios y sin corrosión, ya que esto reduce fallos intermitentes.
Utiliza el diagrama de cableado para identificar cada componente eléctrico, desde el interruptor de encendido hasta los relés y sensores del motor. Etiqueta los cables durante el desmontaje para simplificar el proceso de reconexión y evitar errores de conexión que puedan dañar el sistema.
Al revisar los sistemas de luces y accesorios, sigue las rutas de cableado indicadas en el diagrama para localizar rápidamente puntos de falla. Reemplaza cables con aislamiento dañado y asegúrate de que las conexiones a tierra estén firmes para mantener la continuidad eléctrica en todo el vehículo.
Para pruebas de diagnóstico, conecta un multímetro a los puntos de prueba señalados en el diagrama. Esto permite medir voltajes, continuidad y resistencia de forma precisa, facilitando la detección de cortocircuitos o circuitos abiertos antes de sustituir componentes costosos.
Guía completa del diagrama de cableado John Deere X360 para mantenimiento y reparación
Localiza rápidamente cada componente eléctrico utilizando el diagrama de cableado John Deere X360. Identifica fusibles, relés y conexiones principales para evitar errores durante el mantenimiento.
Verifica la continuidad de los circuitos antes de reemplazar cables o conectores. Usa un multímetro para medir voltajes y aislar fallos en luces, motor de arranque y sistema de encendido.
- Revisa fusibles según su amperaje indicado en el diagrama.
- Comprueba que los relés funcionen correctamente aplicando tensión de prueba.
- Inspecciona conectores y terminales buscando corrosión o cables sueltos.
Para el mantenimiento preventivo, sigue rutas de cableado señaladas en el diagrama y asegúrate de que no haya rozaduras contra bordes metálicos. Mantener los cables ordenados reduce riesgos de cortocircuitos.
Durante reparaciones, desconecta la batería antes de manipular circuitos principales. Identifica claramente el positivo y negativo en el diagrama antes de reconectar cualquier componente.
- Localiza el fallo según el diagrama, siguiendo la ruta del circuito afectado.
- Prueba cada sección de manera secuencial para determinar el punto exacto de interrupción o daño.
- Reemplaza únicamente los elementos dañados respetando el calibre y tipo de cable recomendado.
Documenta cualquier cambio en el sistema eléctrico directamente sobre una copia del diagrama. Esto facilita futuras intervenciones y asegura que todas las conexiones estén correctamente identificadas.
Aplica limpiadores de contactos eléctricos en terminales y conectores para mejorar la conductividad y prolongar la vida útil de los componentes. Asegura que todos los puntos de conexión queden firmes y sin holguras.
Identificación de componentes eléctricos y conexiones principales
Localiza primero la batería y verifica sus terminales positivo y negativo, asegurando que estén limpios y firmemente conectados. El interruptor de encendido se conecta directamente a la batería mediante fusibles de 20 A, protegiendo el circuito principal. Los relés de arranque y de luces tienen patillas numeradas: 85 y 86 para la bobina, 30 y 87 para el paso de corriente; confirma continuidad antes de operar el motor.
El alternador se une al sistema mediante un cable de salida a la batería y tierra al chasis. Comprueba que el regulador de voltaje esté correctamente conectado para mantener 14 V en el sistema. Los indicadores del tablero reciben señales desde sensores del motor, frenos y nivel de combustible mediante conectores de 4 a 6 pines; verifica que cada conector coincida con su código de color.
Los fusibles y portafusibles están organizados según amperaje y función. Identifica cada fusible usando la leyenda del diagrama y reemplázalos solo con el mismo valor. Los conectores principales del arnés, incluyendo los de faros, luces traseras y señalizadores, presentan pestañas de bloqueo; revisa que encajen sin forzar y que los cables no presenten fisuras.

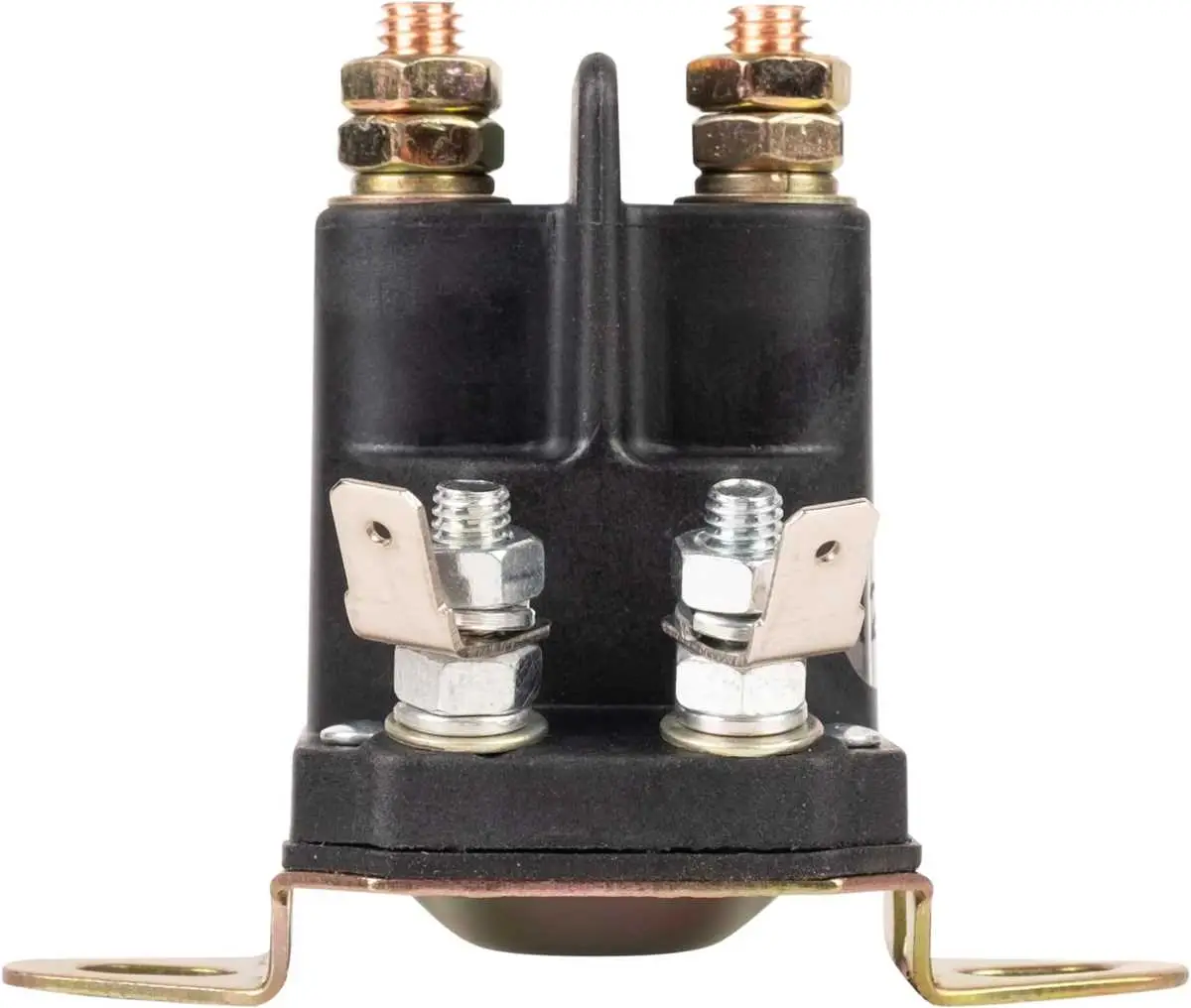

El motor de arranque se alimenta directamente desde el relé de arranque mediante cable de sección 25 mm²; asegúrate de que la conexión al terminal del motor sea firme y libre de corrosión. Los sensores de seguridad, como el interruptor de asiento y el freno de estacionamiento, se intercalan en la línea de arranque para evitar activaciones accidentales; prueba continuidad antes de encender.
Para el sistema de iluminación, los conectores de faros delanteros y traseros siguen códigos de color: rojo para positivo, negro para tierra, amarillo para luces de cruce y verde para intermitentes. Revisa que cada empalme esté soldado o prensado correctamente y que los terminales estén protegidos con funda termorretráctil.
Los componentes auxiliares, como el módulo de control de accesorios y el cargador de batería, deben conectarse siguiendo las rutas indicadas en el diagrama. Confirma polaridad y evita cruces de cableado que puedan generar cortocircuitos. Marca cada conexión para futuras intervenciones y facilita la identificación rápida durante mantenimiento.
Interpretación de códigos de colores y símbolos en el diagrama
Para identificar correctamente cada cable en el John Deere X360, observa primero el código de color. Por ejemplo, el rojo indica alimentación directa de batería, mientras que el negro señala masa o tierra. Los cables verdes suelen conectar sensores, y los amarillos están asociados a señales de control.
Los símbolos en el diagrama representan componentes específicos: un rectángulo con líneas internas indica un relé, un círculo con una letra dentro señala un conector o punto de unión, y un triángulo apunta hacia fusibles o protecciones de circuito. Los interruptores se muestran como líneas que se abren o cierran según su estado, y los motores aparecen como círculos con ejes.
Conecta visualmente cada color con su función y cada símbolo con el componente correspondiente. Esto permite rastrear fácilmente fallos, comprobar continuidad y realizar reparaciones sin confundir circuitos. Mantén la referencia del diagrama a mano para validar cada conexión antes de aplicar tensión.
Al combinar la interpretación de colores y símbolos, puedes seguir rutas completas de alimentación, señales y tierra. Por ejemplo, un cable azul conectado a un relé que conduce a un fusible triangular indica un circuito de señal protegido, útil para diagnósticos de sensores o luces.
Comprender estos códigos facilita la instalación de accesorios adicionales, la sustitución de componentes y la localización rápida de fallos, reduciendo errores y evitando daños en el sistema eléctrico.
Localización y solución de fallos comunes de cableado
Verifica la batería y el cableado principal antes de inspeccionar componentes individuales. La corrosión en terminales y conectores genera pérdidas de tensión que afectan sensores y relés.
Utiliza un multímetro para medir continuidad en los cables; comienza por los fusibles y sigue el recorrido hacia interruptores y actuadores. Los cables partidos o aplastados se identifican con cambios de resistencia o ausencia total de continuidad.
Observa los conectores en busca de pines doblados o contactos sucios. Limpia con alcohol isopropílico y asegúralos firmemente para restablecer la conexión eléctrica.
En el caso de luces y accesorios que no funcionan, prueba cada sección del circuito de manera aislada. Esto permite detectar fallos localizados sin desmontar todo el arnés.
Si un relé o fusible salta repetidamente, revisa los consumos del circuito y verifica cortocircuitos a tierra. Sustituye componentes dañados y comprueba que los reemplazos coincidan con las especificaciones del fabricante.
Los cables expuestos a fricción o calor deben aislarse o protegerse con funda termorretráctil para evitar deterioro prematuro. Mantener rutas de cableado ordenadas previene futuros problemas y facilita intervenciones de mantenimiento.
Después de reparar, realiza pruebas de funcionamiento completas antes de cerrar el capó. Asegúrate de que todos los sistemas eléctricos respondan correctamente y sin interrupciones.
