Para solucionar problemas eléctricos o realizar mantenimiento en tu John Deere Gator 6×4, tener a mano un esquema de cableado preciso es clave. Este diagrama te permitirá identificar rápidamente las conexiones entre los componentes eléctricos y asegurarte de que todo funcione correctamente.
Comienza con el sistema de batería. Asegúrate de que las conexiones positivas y negativas estén limpias y bien fijadas. En el esquema, los cables suelen estar representados por líneas claras que indican el flujo de electricidad. Verifica que no haya cables dañados o con corrosión.
Revisa las conexiones de encendido y arranque. El Gator 6×4 utiliza un sistema de encendido que se activa mediante un interruptor, con conexiones directas a la batería. Si el vehículo no arranca, asegúrate de que el cableado del interruptor esté intacto y correctamente conectado según el diagrama.
Componentes adicionales, como las luces y el sistema de carga, también deben ser verificados. Un buen esquema te ayudará a localizar cualquier cable suelto o mal conectado que pueda estar afectando el funcionamiento del sistema eléctrico.

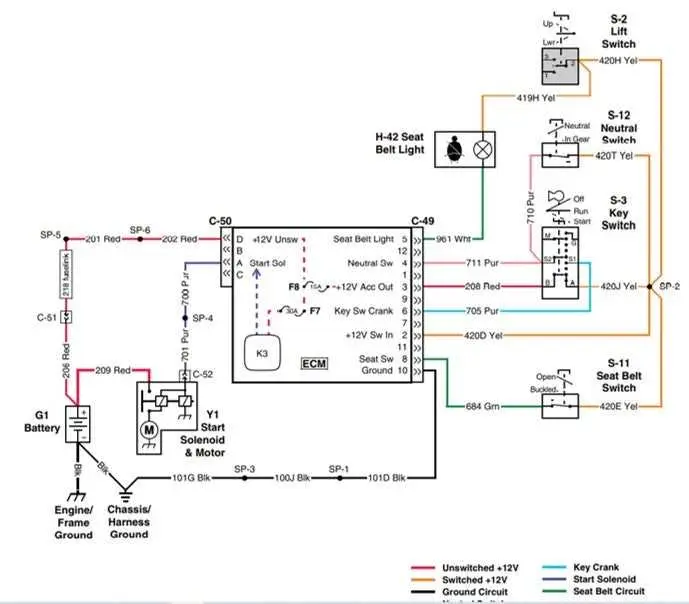

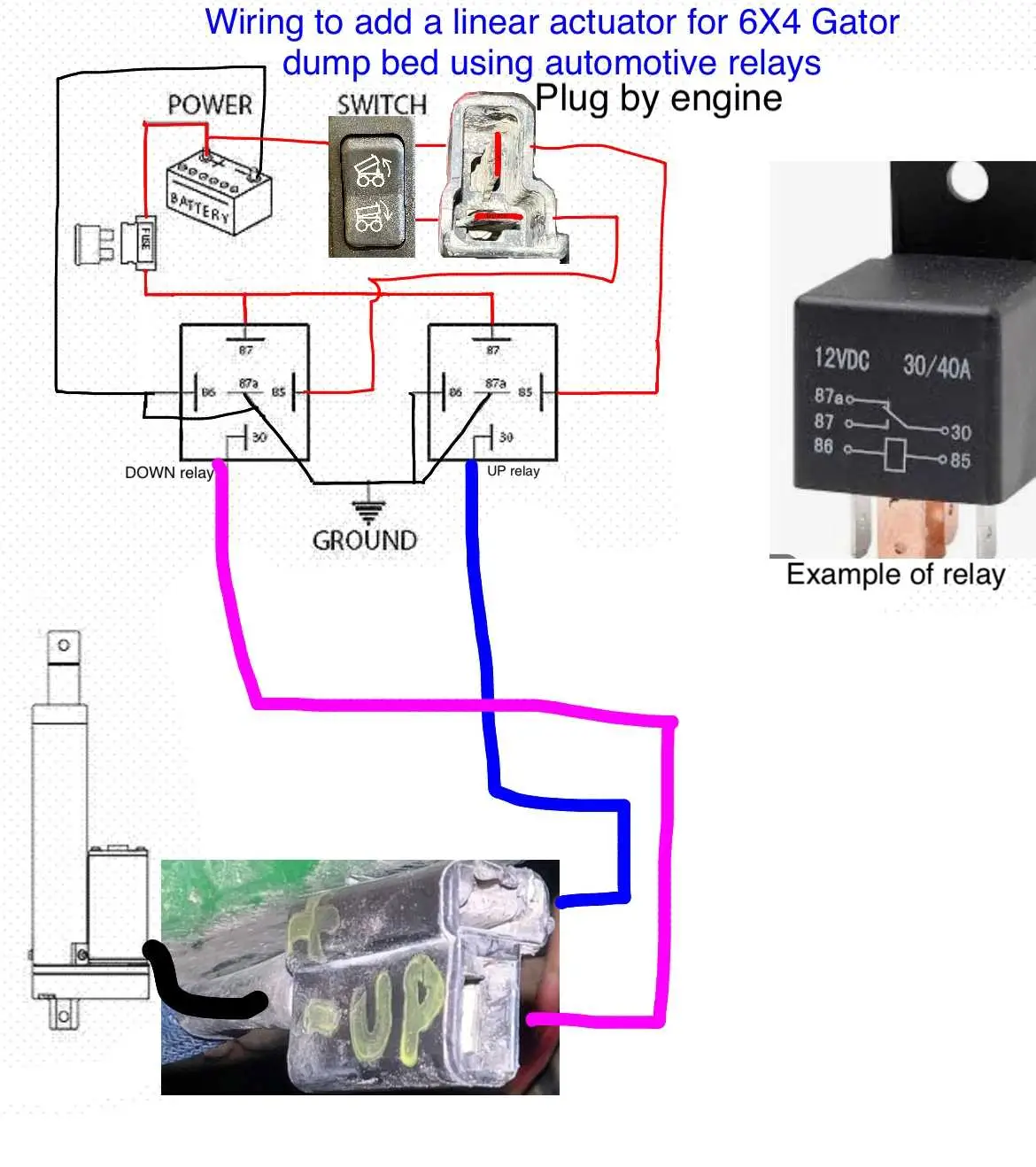

Diagrama de cableado para John Deere Gator 6×4
Para asegurar un montaje adecuado, consulta siempre el diagrama de cableado específico para el modelo John Deere Gator 6×4. Este diagrama te ayudará a identificar las conexiones correctas entre los componentes eléctricos, evitando problemas de funcionamiento. Asegúrate de seguir las instrucciones paso a paso y de usar los cables adecuados para cada conexión.
Comienza por conectar la batería correctamente. El cable negativo debe ir al chasis, mientras que el positivo se conecta al interruptor de encendido. De ahí, sigue las rutas de los cables que se dirigen a los sistemas de luces, arranque y otros elementos eléctricos como el motor y el sistema de carga.
Es fundamental verificar la integridad de los fusibles y relés, ya que cualquier desconexión o fallo en estas piezas puede afectar el rendimiento del vehículo. Los diagramas generalmente incluyen la ubicación de estos componentes y sus especificaciones técnicas.
Al seguir el diagrama, asegúrate de no forzar ninguna conexión. Utiliza conectores apropiados y asegúrate de que los cables estén bien aislados para evitar cortocircuitos. También es recomendable verificar las conexiones a tierra para evitar problemas de sobrecarga.
Revisa todos los cables con frecuencia para detectar signos de desgaste o daño. Esto ayuda a prevenir fallos inesperados y a mantener el Gator 6×4 en funcionamiento óptimo.
Identificación de los componentes eléctricos principales en el Gator 6×4

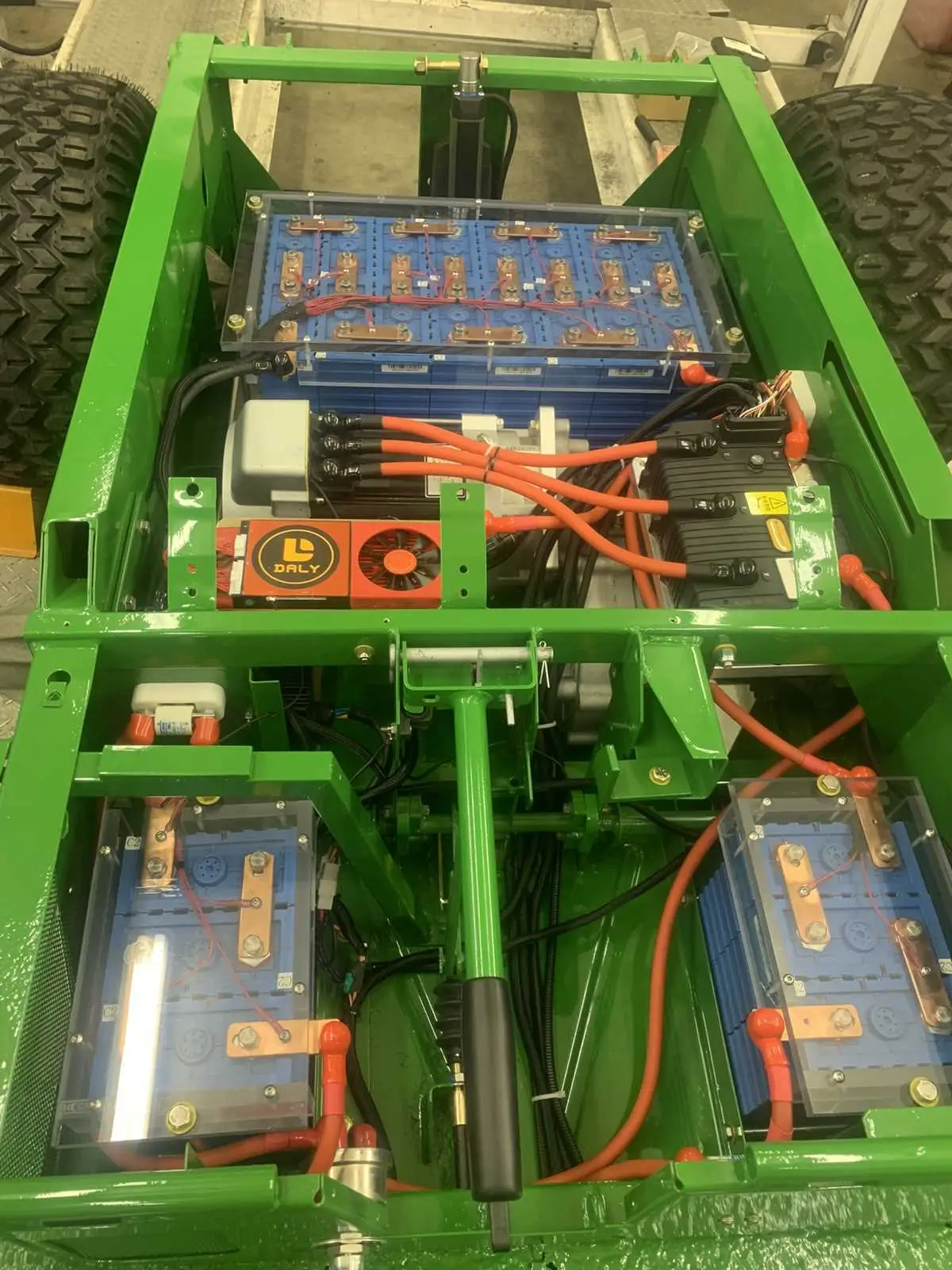

Comienza por identificar la batería, ubicada debajo del asiento del conductor. Esta proporciona la energía necesaria para arrancar el motor y alimentar los sistemas eléctricos del Gator 6×4. Verifica regularmente su carga y conexiones para evitar fallos eléctricos.
El alternador es otro componente clave. Se encarga de cargar la batería mientras el vehículo está en marcha. Localízalo cerca del motor y asegúrate de que sus cables estén libres de corrosión y daños.
El fusible principal protege el sistema eléctrico contra sobrecargas. Este fusible está situado cerca de la batería y debe ser revisado si experimentas problemas eléctricos como apagones inesperados.
Los interruptores de seguridad previenen que el vehículo se encienda sin que el conductor esté en el asiento. Asegúrate de que estos interruptores funcionen correctamente para evitar arranques accidentales.
El relé de arranque es responsable de activar el motor de arranque. Si el motor no gira al intentar encender el vehículo, revisa este componente como posible causa del problema.
Los sensores de motor y el ECU controlan las funciones del motor, ajustando el rendimiento según las condiciones de operación. Mantén los cables de estos sensores libres de obstrucciones o daños.
La iluminación, tanto delantera como trasera, está conectada al sistema eléctrico y debe revisarse regularmente para asegurar su funcionamiento correcto. Si las luces fallan, verifica las conexiones de los cables y los interruptores.
Por último, no olvides revisar los cables de tierra, ya que una mala conexión a tierra puede causar fallos en varios componentes eléctricos. Asegúrate de que estén bien conectados y libres de corrosión.
Conexión de los cables en el sistema de arranque y encendido
Para garantizar un arranque correcto del John Deere Gator 6×4, es fundamental realizar una conexión precisa de los cables en el sistema de arranque y encendido. Aquí tienes una guía detallada para asegurar la correcta instalación de los cables:
- Cable positivo de la batería: Este cable conecta el terminal positivo de la batería al interruptor de arranque. Asegúrate de que el conector esté bien apretado para evitar cualquier pérdida de energía.
- Cable negativo de la batería: Conecta el terminal negativo de la batería a una parte metálica del chasis del Gator. Esto es crucial para evitar problemas eléctricos durante el arranque.
- Conexión al interruptor de encendido: El interruptor de encendido se conecta al cable positivo que llega de la batería. Revisa que los terminales no estén corroídos y que el cable esté bien sujeto.
- Cable de arranque: Este cable va desde el interruptor de encendido al motor de arranque. Asegúrate de que el cable esté libre de daños y bien aislado para evitar cortocircuitos.
- Conexión del motor de arranque: El motor de arranque debe recibir energía del cable de arranque. Verifica que todos los tornillos estén apretados correctamente para evitar que el motor de arranque no reciba suficiente corriente.
Antes de encender el motor, revisa todas las conexiones para asegurar que no haya cables flojos o mal conectados. Un mal contacto puede impedir que el sistema de arranque funcione correctamente.
Reemplaza cualquier cable que muestre signos de desgaste o daño. Los cables viejos pueden perder eficiencia y causar fallos en el arranque del vehículo.
Ubicación de los fusibles y su función en el sistema eléctrico
Los fusibles en el sistema eléctrico del John Deere Gator 6×4 se encuentran en dos ubicaciones principales: el compartimento del motor y la caja de fusibles dentro de la cabina. Es importante conocer la ubicación exacta de cada fusible para poder realizar reparaciones o sustituciones rápidamente cuando sea necesario.
En el compartimento del motor, los fusibles protegen componentes críticos como el alternador y la bomba de combustible. La caja de fusibles en la cabina alberga los fusibles que controlan el sistema de encendido, las luces y los accesorios electrónicos del vehículo.
La función de un fusible es interrumpir el flujo de corriente eléctrica en caso de un sobrecalentamiento o cortocircuito, evitando daños mayores a los circuitos eléctricos. Si un fusible se quema, el componente protegido por ese fusible dejará de funcionar. Reemplazar un fusible defectuoso es una tarea sencilla, pero siempre se debe usar el valor correcto de amperaje para evitar problemas adicionales.
Revisa regularmente los fusibles para asegurarte de que el sistema eléctrico del Gator 6×4 esté funcionando correctamente. Si alguna función del vehículo no responde, verifica los fusibles antes de proceder con diagnósticos más complejos.
