Revisa el diagrama de cableado original del John Deere 620 antes de realizar cualquier conexión. Conecta primero la batería al interruptor principal y asegúrate de que los fusibles estén instalados según las especificaciones del fabricante. Esto evita cortocircuitos y protege los componentes eléctricos.
Identifica los colores de los cables según su función: rojo para alimentación, negro para tierra, verde para señal y amarillo para luces. Mantén los cables ordenados y sujetos con abrazaderas para prevenir desgaste por vibraciones durante el uso del tractor.
Verifica las conexiones del sistema de encendido y del alternador. Confirma que el regulador de voltaje esté correctamente instalado y que los terminales estén firmes. Una conexión floja puede generar fallos intermitentes en el arranque y en los instrumentos del panel.
Para accesorios adicionales, sigue el diagrama específico del modelo 620. Evita mezclar cables de diferentes circuitos y utiliza conectores aislantes para prevenir cortos. Esto asegura que todos los componentes eléctricos funcionen de manera confiable durante operaciones prolongadas.
Inspecciona regularmente el cableado y reemplaza cualquier tramo dañado o con aislamiento deteriorado. Un mantenimiento preventivo basado en el diagrama garantiza la longevidad del sistema eléctrico y reduce la necesidad de reparaciones imprevistas en el campo.
Diagrama de cableado para John Deere 620

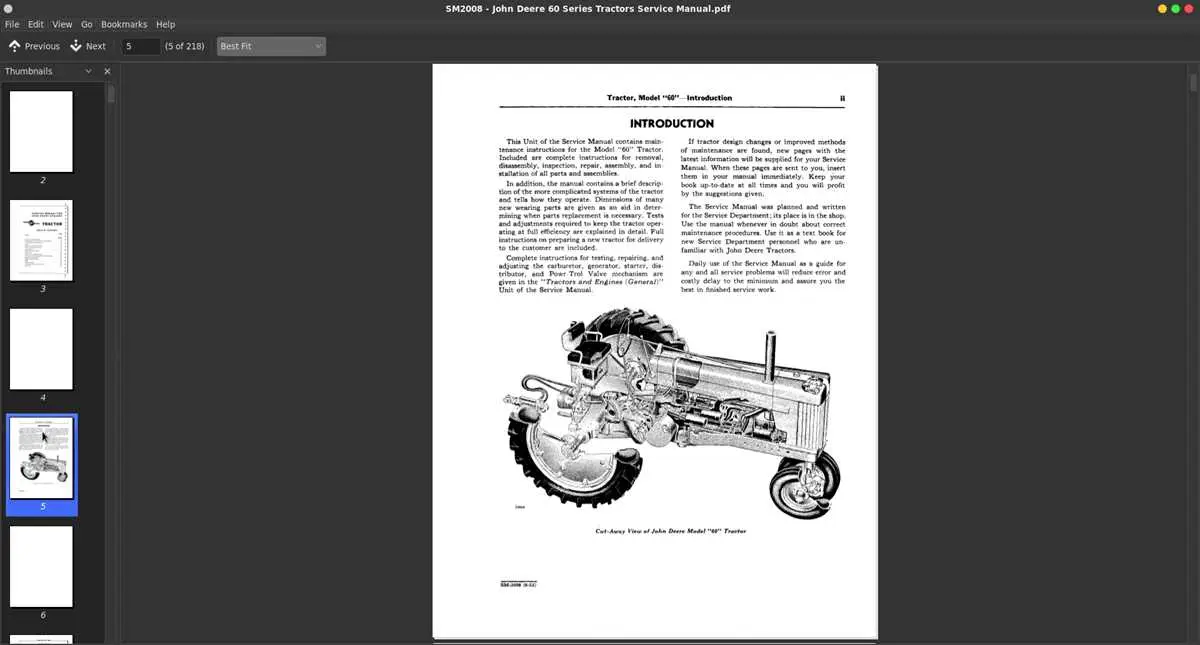

Consulta el diagrama de cableado directamente en el manual de servicio de John Deere 620 para ubicar cada conexión con precisión. Identifica primero la batería, el interruptor de encendido y el regulador de voltaje; estos componentes marcan el inicio del recorrido eléctrico.
Para reemplazar un fusible o reparar un cable dañado, sigue estas recomendaciones:
- Localiza el panel de fusibles: está situado cerca del tablero de instrumentos.
- Usa un multímetro para verificar continuidad en los cables antes de desconectar cualquier conexión.
- Respeta el código de colores: rojo para positivo, negro para tierra y verde/amarillo para conexiones de indicadores.
- Marca cada cable con cinta adhesiva numerada antes de desconectarlo para evitar confusiones al reconectar.
Para el sistema de luces y señales:
- Verifica que el interruptor de luces funcione correctamente.
- Conecta las luces delanteras y traseras según el diagrama, asegurando que los cables de tierra tengan contacto sólido con el chasis.
- Comprueba las conexiones de los intermitentes y luces de freno; utiliza conectores resistentes a la vibración.
Para el motor y componentes eléctricos:
- Revisa el alternador y el regulador de voltaje; asegúrate de que los cables estén firmes y sin corrosión.
- Conecta el arrancador respetando la polaridad; un error puede dañar el solenoide.
- Instala fusibles adicionales si agregas accesorios eléctricos, siguiendo la capacidad de amperaje indicada en el manual.
Mantén siempre el diagrama a la mano y compara las conexiones antes de encender el tractor. Esto evita cortocircuitos y fallas prematuras en el sistema eléctrico.
Conexión de la batería y el sistema de arranque
Conecta el cable positivo de la batería directamente al terminal de arranque y asegúralo con una tuerca de 10 mm. Verifica que el cable esté libre de corrosión y ajustado firmemente para evitar pérdida de voltaje. El cable negativo debe conectarse al chasis del tractor, preferiblemente cerca del motor, usando un terminal limpio y sin óxido.
Antes de encender el motor, inspecciona el relé de arranque. Asegúrate de que los terminales estén bien sujetos y que los cables de alimentación del solenoide mantengan continuidad. Si observas cables desgastados o con aislamiento dañado, reemplázalos inmediatamente.
Para un arranque confiable, revisa la tensión de la batería: debe estar entre 12.4 y 12.7 V en reposo. Si la tensión cae por debajo de 12 V, carga la batería antes de intentar arrancar. Además, limpia los bornes con un cepillo de alambre y aplica una fina capa de grasa dieléctrica para reducir la corrosión.
Finalmente, comprueba que el interruptor de encendido funcione correctamente y que todos los fusibles del circuito de arranque estén intactos. Un sistema de arranque con conexiones sólidas y sin pérdidas garantiza que el motor John Deere 620 responda sin problemas cada vez que se active.
Identificación de fusibles y relés en el tablero
Ubica el tablero de fusibles en el costado derecho del tractor, detrás de la cabina. Cada fusible está numerado y corresponde a un circuito específico: iluminación, arranque, bomba hidráulica y sistema de combustible.
Revisa la etiqueta adhesiva dentro de la tapa del tablero; muestra la posición exacta de cada fusible y relé. Los fusibles de 10 A controlan luces de trabajo, los de 15 A están asignados al sistema de arranque, y los de 20 A protegen la bomba hidráulica.
Para identificar los relés, observa el tamaño y la forma: los relés estándar de 4 pines activan dispositivos de alto consumo como el ventilador del radiador y la bomba de combustible. Los relés pequeños de 5 pines controlan luces auxiliares y bocina.
| Número | Tipo | Corriente | Función |
|---|---|---|---|
| F1 | Fusible | 10 A | Luces delanteras |
| F2 | Fusible | 15 A | Sistema de arranque |
| F3 | Fusible | 20 A | Bomba hidráulica |
| R1 | Relé | 30 A | Ventilador del radiador |
| R2 | Relé | 20 A | Bocina |
Siempre reemplaza fusibles quemados con el mismo valor de amperaje. Para los relés, confirma el número de pines y la etiqueta de referencia antes de instalar. Mantén la limpieza del tablero para asegurar contacto firme y evitar fallas eléctricas.
Marca cada fusible y relé revisado con un rotulador o etiqueta para agilizar futuras inspecciones y reparaciones. Esto facilita detectar circuitos críticos y evita errores al sustituir componentes.
Ruta y colores de los cables para luces y accesorios
Conecta el cable positivo de las luces delanteras al borne rojo del interruptor principal. Utiliza cable rojo de 16 AWG para resistir la corriente continua sin sobrecalentarse. El cable negativo debe ir al chasis mediante un terminal de cobre, asegurando buena conductividad.
Para las luces traseras y la luz de freno, sigue el ramal trasero: el cable verde conecta la luz de posición, mientras que el cable azul alimenta la luz de freno. Mantén los cables agrupados con abrazaderas cada 15 cm para evitar rozaduras con piezas móviles.
Los accesorios como el encendedor o la toma de corriente requieren cable amarillo de 14 AWG, conectado al fusible de 10 A en la caja principal. El retorno a tierra se realiza mediante cable negro conectado al chasis, evitando interferencias con otros sistemas eléctricos.
Evita cruzar cables de alta corriente con los de señal para reducir ruidos en los instrumentos. Cada conexión debe estar protegida con funda termorretráctil y terminales engarzados correctamente para prevenir falsos contactos. Etiqueta los cables según su función: rojo-luces delanteras, verde-luces traseras, azul-luz de freno, amarillo-accesorios, negro-tierra.
Al instalar el ramal, verifica que ningún cable quede tensado y que todos los conectores estén firmes. Recorre los cables por las canaletas existentes y utiliza abrazaderas de nylon resistentes a la temperatura para mantener la ruta ordenada y segura.
