Para interpretar correctamente el diagrama de cableado del John Deere 130, es importante identificar los componentes clave y cómo se conectan entre sí. Asegúrate de revisar las conexiones de la batería, los interruptores y los sensores, que son fundamentales para el funcionamiento del sistema eléctrico. Si no se conecta correctamente, podrías experimentar fallos en el arranque o problemas con otros sistemas eléctricos.
Verifica siempre las conexiones de la batería, especialmente los terminales. Un cable suelto o corroído puede generar problemas en el arranque del motor. Asegúrate de que los cables estén firmemente sujetos y libres de óxido.
El relé de arranque es otro componente clave. Revisa su conexión para asegurarte de que la señal eléctrica llegue correctamente al motor. Si el relé no está funcionando, el motor no se activará. También, observa los cables que van hacia el alternador y asegúrate de que no haya cortocircuitos o daños.
Otro aspecto importante es la correcta identificación de los fusibles. Un fusible quemado puede interrumpir el flujo eléctrico en diferentes partes del tractor. Verifica regularmente su estado y reemplázalos si es necesario.

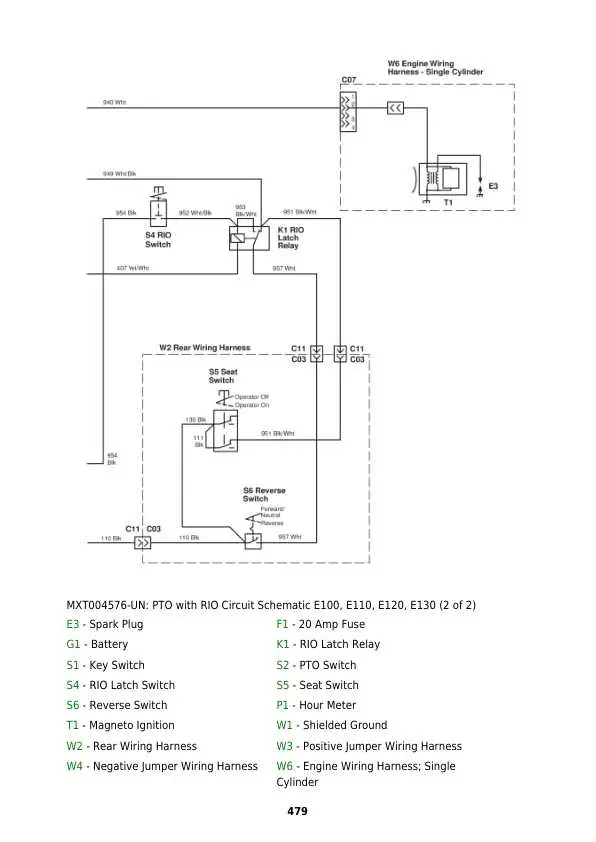

Diagrama de cableado para John Deere 130
Para reparar o realizar mantenimiento al sistema eléctrico del John Deere 130, es importante contar con el diagrama de cableado adecuado. Este diagrama te ayudará a identificar y conectar correctamente los cables, evitando posibles daños en el sistema.
El diagrama de cableado del John Deere 130 está organizado en diferentes secciones que cubren el motor, el sistema de encendido, las luces y otros componentes eléctricos. Asegúrate de tener a la mano un multímetro para comprobar la continuidad de los cables y verificar que no haya cortocircuitos.
- Motor: El cableado del motor incluye conexiones clave para el arranque y la distribución de energía. Verifica que el cable de la batería esté correctamente conectado al interruptor de encendido y al motor de arranque.
- Sistema de encendido: Asegúrate de que los cables del interruptor de encendido estén conectados correctamente al sistema de bobinas y al sistema de encendido. Un error en este cableado puede evitar que el motor arranque.
- Luces y señales: Las conexiones de luces son fundamentales para la seguridad. Asegúrate de que los cables de las luces estén conectados correctamente a la batería y al interruptor de luces. Verifica que no haya cables desgastados o en mal estado.
- Batería: La batería debe estar conectada correctamente al sistema de cableado del tractor. Verifica la polaridad de los cables para evitar daños en los circuitos electrónicos.
Revisa el diagrama cuidadosamente antes de proceder con cualquier ajuste. No olvides desconectar la batería antes de realizar trabajos en el sistema eléctrico para evitar riesgos de cortocircuitos o descargas eléctricas.
Cómo leer el diagrama de cableado del John Deere 130
Para interpretar correctamente el diagrama de cableado del John Deere 130, comienza por identificar los componentes principales, como la batería, el motor, el interruptor de encendido y los sensores. Asegúrate de conocer la función de cada parte antes de buscar conexiones en el diagrama.
Observa las líneas en el diagrama, que representan los cables. Cada línea conecta un componente con otro, mostrando la ruta de la electricidad. Las líneas pueden tener diferentes colores, lo que indica un tipo específico de conexión o circuito.
Verifica los números y etiquetas junto a los cables, que indican la localización o el tipo de cable utilizado. Si hay símbolos adicionales, consulta la leyenda del diagrama para entender su significado. Esto te ayudará a seguir la secuencia de conexiones correctamente.
Antes de realizar cualquier reparación o ajuste, asegúrate de que todos los componentes estén apagados y desconectados de la fuente de energía. Esto evitará accidentes y daños al sistema eléctrico del tractor.
Si encuentras diagramas con varios niveles de cables, sigue el flujo desde la fuente de alimentación hasta el componente final. No saltes de una conexión a otra sin asegurarte de que entiendes cómo se interrelacionan las partes.
Al practicar la lectura del diagrama, te familiarizarás con la ubicación de cada elemento. Esto es clave cuando se trata de solucionar problemas eléctricos, ya que sabrás qué partes revisar primero.
Solución de problemas comunes en el sistema eléctrico del John Deere 130
Si el motor no arranca, verifica primero la batería. Asegúrate de que esté completamente cargada y los terminales estén limpios y bien ajustados. Si los terminales están corroídos, límpialos con una mezcla de bicarbonato y agua. Si la batería está en buen estado, revisa los fusibles; un fusible quemado puede cortar la energía a componentes clave.
En caso de que las luces no enciendan, revisa los interruptores de la luz y los cables. Con un multímetro, mide la continuidad de los cables que van hacia las luces. Si no hay corriente, sigue el cableado hasta encontrar posibles interrupciones o cables rotos.
Si el arranque está lento o hace ruidos extraños, el motor de arranque podría estar fallando. Revisa la conexión del motor de arranque y asegúrate de que esté correctamente conectado al sistema eléctrico. Si el problema persiste, considera reemplazar el motor de arranque.
Para problemas con el alternador, verifica si está produciendo voltaje. Usa un multímetro para medir la salida del alternador cuando el motor está funcionando. Si no hay voltaje, puede ser necesario reparar o reemplazar el alternador.
Si el sistema eléctrico sigue fallando tras estas verificaciones, es recomendable revisar el cableado completo en busca de conexiones flojas o cables dañados que puedan estar interfiriendo con el flujo de energía. También es útil revisar el diagrama de cableado para asegurarte de que todos los componentes estén correctamente conectados.
Conexiones clave en el diagrama de cableado para un mantenimiento adecuado
Para un mantenimiento efectivo del John Deere 130, es crucial identificar y verificar las conexiones clave en el diagrama de cableado. Asegúrate de revisar los cables de la batería y su conexión con el interruptor de encendido. Una desconexión o corrosión en este punto puede impedir el arranque del motor.
Otro punto clave es la conexión de los fusibles. Los fusibles protegen el sistema eléctrico, por lo que es importante comprobar que no estén quemados o dañados. Reemplazar fusibles defectuosos es una tarea sencilla, pero debe hacerse con el tipo correcto de fusible para evitar daños adicionales.
Verifica las conexiones de la bobina de encendido. Un mal contacto aquí puede causar fallos intermitentes en el arranque o en el rendimiento del motor. Asegúrate de que los cables estén firmemente conectados y no tengan signos de desgaste o daño.
Finalmente, revisa los cables que van a los interruptores de seguridad y al sistema de luces. Estos cables suelen estar expuestos a fricción y pueden desgastarse con el tiempo. Inspecciona visualmente los cables y reemplaza cualquier pieza que muestre signos de daño.
