El diagrama de cableado para el John Deere 112 proporciona una visión clara y detallada de cómo conectar los componentes eléctricos del tractor. Al tener acceso a este esquema, puedes asegurarte de que todas las conexiones se realicen correctamente, evitando problemas comunes como cortocircuitos o fallos en los sistemas eléctricos.
Es recomendable seguir paso a paso el diagrama y verificar cada componente antes de proceder con la instalación. Si algo no concuerda con lo que ves en el vehículo, revisa las conexiones antes de continuar, ya que un error puede resultar en un mal funcionamiento del sistema.
Este diagrama no solo te ayudará a comprender cómo funciona la parte eléctrica de tu John Deere 112, sino que también facilitará el diagnóstico de posibles fallos. Asegúrate de tener a mano herramientas adecuadas y estar en un lugar seguro para realizar cualquier reparación.

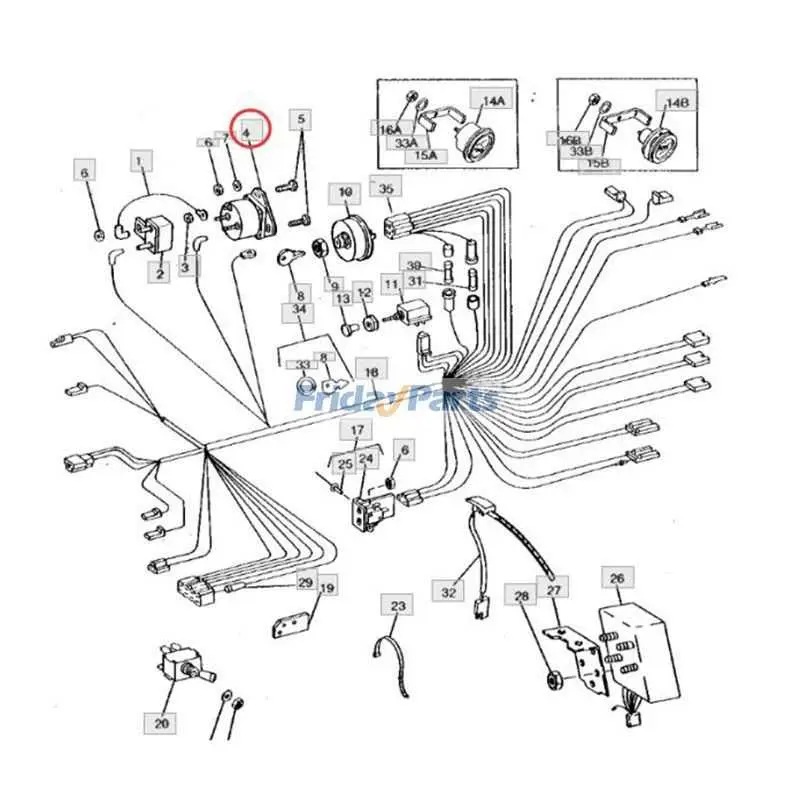

Diagrama de cableado para John Deere 112
El diagrama de cableado para el John Deere 112 muestra cómo conectar los componentes eléctricos esenciales del tractor. Asegúrate de seguir cada conexión con precisión para evitar cortocircuitos o fallos en el sistema.
Para empezar, conecta la batería en el terminal positivo y negativo, asegurándote de que los cables estén firmemente asegurados. Los cables de la batería se conectan directamente al interruptor de encendido y al sistema de arranque. El motor de arranque debe tener una conexión sólida con el solenoide, y desde allí, la energía fluye hacia el alternador.
El alternador se conecta a un regulador de voltaje, el cual distribuye la energía de manera estable al resto de los sistemas eléctricos. Es fundamental que el regulador esté en buen estado para evitar sobrecargas.
Los interruptores de luces y los controles de la caja de cambios también están conectados a través de un sistema de cables que se ramifica desde el panel de control principal. Asegúrate de que las conexiones estén libres de corrosión para mantener un flujo de energía constante.
Revisa siempre que los fusibles estén instalados correctamente. Los fusibles protegen el sistema eléctrico de daños por sobrecarga. Si algún componente deja de funcionar, un fusible quemado podría ser la causa.
Por último, asegúrate de que todos los cables estén correctamente aislados para prevenir cortocircuitos y asegurar la seguridad del equipo. Un mal cableado puede reducir la vida útil del tractor y generar riesgos innecesarios.
Conexiones eléctricas del motor y sistema de encendido en el John Deere 112
Las conexiones eléctricas en el motor del John Deere 112 son fundamentales para garantizar un arranque adecuado y un funcionamiento sin problemas. Asegúrate de que los cables estén firmemente conectados y libres de corrosión.
El sistema de encendido incluye varios componentes interconectados que deben verificarse con regularidad. Entre ellos se encuentran la bobina de encendido, el interruptor de encendido, y los cables de alta tensión.
- Bobina de encendido: Conecta el cable de la bobina a la bujía. Verifica que el cable de encendido no esté dañado ni suelto. Un mal contacto puede causar fallos en el arranque o pérdida de potencia.
- Interruptor de encendido: Asegúrate de que el interruptor esté en buen estado y funcione correctamente. Si no está activando el circuito eléctrico, el motor no arrancará.
- Cables de alta tensión: Los cables deben estar bien aislados. Reemplaza cualquier cable que muestre signos de desgaste o daño, ya que esto afectará la transmisión de la corriente eléctrica hacia las bujías.
- Conexiones a tierra: La conexión a tierra es crucial para evitar fallos en el sistema. Asegúrate de que el cable de tierra esté bien conectado al chasis del tractor.
Para una revisión completa, revisa el estado de los fusibles y relés que protegen el sistema eléctrico. Si alguno presenta fallos, reemplázalo inmediatamente para evitar daños adicionales.
Recuerda siempre usar las herramientas adecuadas al manipular el sistema eléctrico para evitar cortocircuitos o daños en los componentes. Un mantenimiento regular asegura el rendimiento del John Deere 112 a largo plazo.
Ubicación de los fusibles y relés en el John Deere 112
Los fusibles y relés del John Deere 112 están ubicados en un panel cercano al motor, bajo el asiento. El panel de fusibles se encuentra en la parte trasera de la unidad, en el área del motor, cerca del depósito de combustible.
El fusible principal está claramente marcado y es fácil de identificar. El panel tiene varios compartimientos que contienen fusibles de diferentes amperajes, cada uno destinado a proteger circuitos específicos. Por ejemplo, el fusible de 10 amperios suele estar destinado al sistema de encendido, mientras que el fusible de 20 amperios puede proteger el sistema de luces.
El relé de arranque también está dentro del mismo panel, cerca de los fusibles. Este componente es fundamental para el proceso de encendido, ya que envía la corriente eléctrica al motor de arranque. Si el relé falla, el motor no girará al intentar arrancar la máquina.
Para acceder a estos componentes, retira la tapa del panel de fusibles, que generalmente está asegurada con tornillos o clips. Si necesitas reemplazar un fusible o relé, asegúrate de que el nuevo componente tenga la misma especificación que el original para evitar daños en el sistema eléctrico.
Cómo interpretar el diagrama de cableado para solucionar fallos comunes
Para detectar problemas de funcionamiento en tu John Deere 112, comienza por identificar los componentes principales en el diagrama de cableado, como la batería, el alternador, el interruptor de encendido y el motor de arranque. Estos son los puntos clave que pueden generar fallos comunes. Si el motor no arranca, revisa las conexiones del interruptor de encendido y los cables hacia el motor de arranque. Si hay señales de daño, reemplázalos o asegúrate de que no haya corrosión.
Verifica también los fusibles. Un fusible quemado puede interrumpir la corriente eléctrica hacia el sistema. En el diagrama, localiza el fusible correspondiente al sistema afectado y comprueba si está en buen estado. Si se ha fundido, reemplázalo con uno de la misma capacidad.
Cuando el motor de arranque no gira correctamente, revisa las conexiones del solenoide y asegúrate de que no haya cables flojos. El diagrama te ayudará a seguir el trayecto de la corriente desde el interruptor de encendido hasta el motor de arranque, lo que te permitirá detectar posibles interrupciones o fallos en el circuito.
En el caso de fallos eléctricos en los sistemas de luces o señales, revisa los cables que conectan el interruptor de luces con el sistema de iluminación. Si encuentras cables dañados o desgastados, reemplázalos para restaurar el funcionamiento adecuado del sistema.
Al interpretar el diagrama, ten en cuenta que los colores y las etiquetas de los cables indican el tipo de conexión y el flujo de corriente. Esto facilita la identificación rápida de circuitos dañados o defectuosos sin necesidad de seguir cada cable manualmente. Reemplazar los cables o componentes dañados puede resolver muchos de los problemas más comunes.
