Para diagnosticar o reparar problemas eléctricos en el tractor John Deere 5220, es necesario comprender cómo leer su diagrama de cableado. Este diagrama proporciona una representación visual detallada de todos los componentes eléctricos y las conexiones que permiten el funcionamiento adecuado del vehículo. Familiarizarse con este diagrama te permitirá identificar rápidamente fallos y realizar reparaciones de manera más eficaz.
El diagrama muestra cómo los cables se conectan a la batería, al alternador, a los interruptores y a otros sistemas críticos del tractor. Cada componente está representado por un símbolo estándar, lo que facilita la identificación y seguimiento de las conexiones. Al trabajar con el diagrama, asegúrate de prestar atención a la numeración de los cables y a los colores, que indican circuitos específicos o áreas del sistema eléctrico.
Es recomendable seguir el diagrama paso a paso al realizar pruebas de continuidad o al reemplazar piezas defectuosas. Este enfoque no solo reduce el riesgo de errores, sino que también acelera el proceso de reparación. Al trabajar con el sistema eléctrico de tu John Deere 5220, toma en cuenta las recomendaciones del fabricante y utiliza las herramientas adecuadas para evitar daños en los componentes.

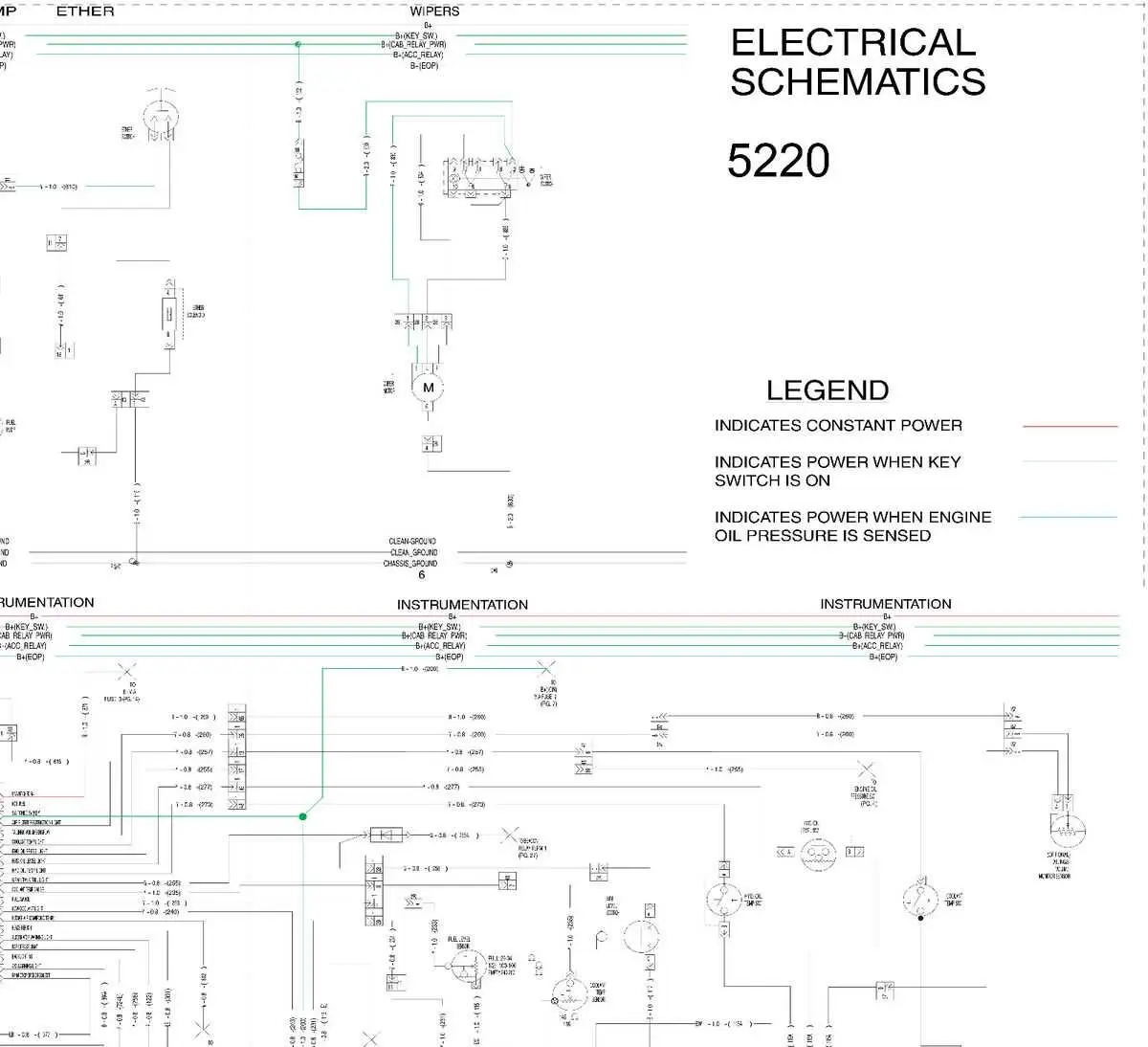

Diagrama de cableado para John Deere 5220
El diagrama de cableado del John Deere 5220 es clave para garantizar la correcta conexión y funcionamiento de los componentes eléctricos. Cada cable debe seguir su ruta específica, asegurando que la energía fluya correctamente hacia el sistema. Es fundamental identificar los colores de los cables y sus conexiones en los terminales adecuados para evitar fallos eléctricos o daños a los sistemas.
Comienza revisando la caja de fusibles, donde encontrarás la distribución principal de la corriente eléctrica. Asegúrate de que los fusibles estén en buen estado y de que no haya cables pelados o desconectados. Si encuentras un fusible quemado, sustitúyelo por uno con la misma especificación.
Revisa las conexiones de los interruptores, sensores y otros componentes eléctricos. La mayoría de los sistemas del tractor están interconectados, por lo que una falla en un punto puede afectar el rendimiento general. Verifica cada uno de los conectores asegurándote de que estén limpios y sin corrosión.
Para cada sensor, consulta el diagrama para conocer la ubicación exacta del cableado y sus respectivas conexiones. Es importante que el cableado esté bien sujeto y protegido de la humedad y las temperaturas extremas, lo que podría dañar los aislantes y los conductores.
Al realizar reparaciones o mantenimiento, asegúrate de utilizar cables y conectores originales o de alta calidad para evitar problemas futuros. Un cableado adecuado prolonga la vida útil del sistema eléctrico del tractor y garantiza un funcionamiento sin inconvenientes.
Cómo interpretar los símbolos en el diagrama de cableado de John Deere 5220
En el diagrama de cableado del John Deere 5220, los símbolos representan componentes clave del sistema eléctrico. Cada símbolo tiene un propósito específico y entenderlos te permitirá identificar rápidamente las conexiones y los posibles problemas. Es fundamental que sigas el patrón establecido en el diagrama para evitar confusiones.
Los símbolos más comunes incluyen los de interruptores, relés y fusibles. El interruptor de encendido, por ejemplo, se representa por un círculo con una línea atravesada, indicando su función de apertura y cierre del circuito. Los relés son representados por un rectángulo con líneas conectadas, y los fusibles suelen aparecer como pequeños rectángulos con una línea a través de ellos, señalando la protección del sistema eléctrico.
Las líneas en el diagrama indican conexiones eléctricas y se dibujan de manera continua o con interrupciones para mostrar diferentes tipos de cables o puntos de conexión. Presta atención a las flechas, ya que indican la dirección de la corriente. También puedes encontrar líneas de diferentes grosores, que representan cables con capacidades de carga distintas.
En algunos diagramas, los componentes pueden estar etiquetados con letras o números para identificar su ubicación exacta en el tractor. Revisa estas etiquetas junto con las conexiones para asegurar que el cableado se mantenga organizado y sin errores. Si tienes dudas sobre algún símbolo, consulta el manual del tractor, donde suelen explicarse con más detalle.
Conexiones eléctricas clave en el sistema de encendido del John Deere 5220
El sistema de encendido del John Deere 5220 depende de varias conexiones eléctricas críticas que permiten el arranque y funcionamiento del motor. Asegúrate de verificar cada componente involucrado para garantizar su correcto funcionamiento.
Comienza revisando la conexión entre la batería y el interruptor de encendido. Esta conexión debe ser sólida y libre de corrosión. Si la corriente no fluye adecuadamente, el motor no podrá arrancar. Asegúrate de que los cables estén bien conectados y que no haya signos de desgaste o daño en el aislamiento.
El cable que conecta el interruptor de encendido con la bobina de encendido también es crucial. Un mal contacto en este punto puede impedir que el sistema genere la chispa necesaria para encender el motor. Inspecciona este cable y verifica su resistencia con un multímetro para asegurar que no haya interrupciones en el flujo de corriente.
La conexión de la bobina con las bujías también es un punto clave. Si las conexiones están flojas o corroídas, la chispa será débil o inexistente. Reemplaza las bujías si es necesario y asegúrate de que las conexiones sean firmes y limpias.
Por último, verifica la conexión entre el regulador de voltaje y el sistema de encendido. Un regulador defectuoso puede afectar la capacidad del sistema de mantener un voltaje adecuado, lo que podría llevar a fallos en el encendido. Asegúrate de que las conexiones del regulador estén bien ajustadas y libres de signos de daño.
Realizar estas verificaciones ayudará a mantener el sistema de encendido del John Deere 5220 en condiciones óptimas y garantizará que el tractor arranque sin problemas.
Solución de problemas comunes en el cableado del John Deere 5220
Para solucionar problemas de cableado en el John Deere 5220, primero verifica el estado de los fusibles. Si alguno está quemado, reemplázalo con el valor adecuado según el manual del propietario.
Revisa las conexiones del alternador. Si no está generando suficiente corriente, es posible que los cables de conexión estén corroídos o sueltos. Asegúrate de que las conexiones estén firmes y libres de óxido.
Inspecciona el sistema de arranque, especialmente los cables de la batería. A veces, los cables pueden desgastarse debido al uso continuo. Si notas algún daño, reemplázalos o ajústalos correctamente.
Si el motor no arranca, verifica que el interruptor de encendido esté recibiendo energía. Usa un multímetro para comprobar si hay corriente en los cables de encendido y asegúrate de que los conectores estén bien sujetos.
Los problemas en el sistema de luces a menudo son causados por cables desconectados o dañados. Inspecciona los cables que van al interruptor de luces y las conexiones a las luces delanteras y traseras. Si encuentras cables desgastados o rotos, sustitúyelos.
Si los problemas persisten, revisa el sistema de conexión a tierra. Una mala conexión a tierra puede causar fallos intermitentes en varios componentes eléctricos. Asegúrate de que todos los cables a tierra estén bien conectados y sin corrosión.
Cuando encuentres un problema específico, sigue siempre el diagrama de cableado para identificar correctamente los cables afectados y evitar daños a otros componentes del sistema eléctrico.
