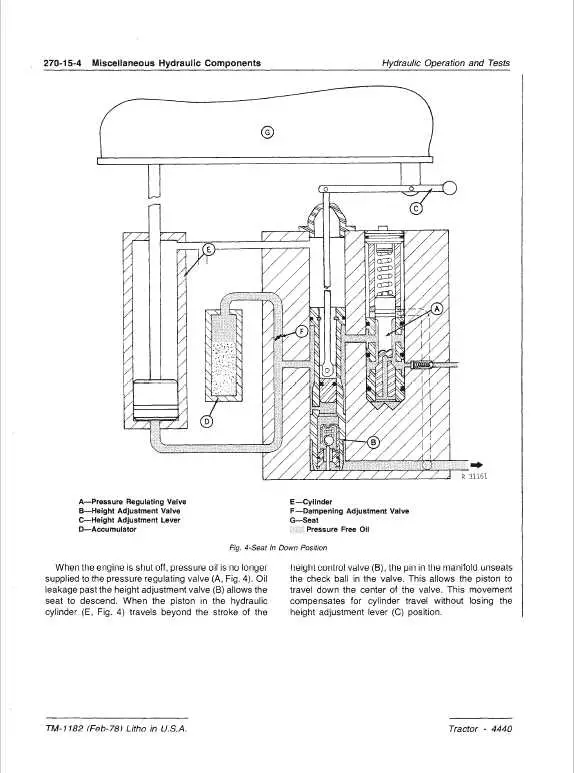

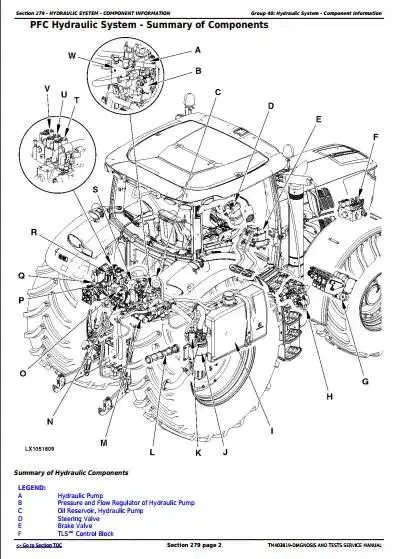

Diagrama del sistema hidráulico del tractor John Deere
El sistema hidráulico del tractor John Deere es un conjunto de componentes interconectados que permiten realizar tareas como la elevación y control de implementos. A continuación, se describen los principales elementos del diagrama de este sistema y su funcionamiento.
- Depósito hidráulico: Almacena el fluido necesario para el funcionamiento del sistema. Es fundamental mantenerlo lleno y en buenas condiciones para evitar fallos.
- Bomba hidráulica: Esta bomba impulsa el fluido desde el depósito hacia el resto de componentes. Dependiendo del modelo, puede ser de desplazamiento variable o fijo.
- Válvulas de control: Las válvulas dirigen el flujo del fluido a las distintas partes del sistema según sea necesario, permitiendo realizar movimientos precisos de los implementos.
- Cilindros hidráulicos: Son los encargados de transformar la presión del fluido en movimiento lineal. Los cilindros permiten levantar, bajar o mover los implementos.
- Filtros hidráulicos: El sistema cuenta con filtros que eliminan impurezas del fluido, garantizando un funcionamiento limpio y prolongando la vida útil de los componentes.
- Conductos y mangueras: Los conductos de alta presión transportan el fluido desde la bomba hasta los cilindros y otros elementos del sistema. Es importante inspeccionar regularmente que no haya fugas o daños en ellos.
El diagrama del sistema hidráulico es clave para comprender cómo interactúan estos componentes y cómo se puede realizar mantenimiento o resolver problemas comunes. Mantener el sistema limpio, revisar los niveles de fluido y asegurar que las válvulas funcionen correctamente son prácticas que ayudan a prolongar la vida útil del tractor.
Identificación de los componentes principales del sistema hidráulico
El sistema hidráulico de un tractor John Deere se compone de varios elementos clave que trabajan juntos para proporcionar la potencia necesaria para realizar diversas funciones. A continuación, se detallan los componentes principales que debes conocer y cómo identificarlos.
1. Bomba hidráulica: La bomba es responsable de generar el flujo de fluido hidráulico. Suele estar ubicada en la parte frontal del motor y es fácil de identificar debido a su forma compacta y conexiones visibles a las mangueras hidráulicas.
2. Válvula de control: Esta válvula regula el flujo del fluido hidráulico hacia los distintos implementos del tractor. Su ubicación varía según el modelo, pero generalmente se encuentra cerca del sistema de dirección o de los controles de acoplamiento.
3. Actuadores hidráulicos: Los actuadores, como los cilindros hidráulicos, convierten la presión del fluido en movimiento mecánico. Los cilindros hidráulicos son componentes cilíndricos visibles que se encuentran en el sistema de levantamiento o en las palancas de control de implementos.
4. Filtro hidráulico: El filtro está diseñado para eliminar las impurezas del fluido hidráulico y prevenir el desgaste de los componentes. Se encuentra generalmente cerca de la bomba o del depósito de fluido.
5. Depósito de fluido hidráulico: El depósito almacena el fluido hidráulico y mantiene la presión adecuada en el sistema. Usualmente está ubicado cerca del motor o en el chasis del tractor y tiene una tapa para su acceso y mantenimiento.
6. Mangueras y conductos: Las mangueras y los conductos transportan el fluido hidráulico entre los componentes. Son fácilmente identificables por su color y diámetro, y a menudo están conectados a puntos de presión en el tractor.
Es fundamental revisar regularmente estos componentes para asegurar un funcionamiento adecuado del sistema hidráulico, evitando posibles fallos o pérdidas de presión.
Cómo interpretar el diagrama hidráulico del tractor John Deere
Para interpretar el diagrama hidráulico del tractor John Deere, comienza observando las conexiones principales entre los componentes. Los símbolos que representan bombas, válvulas, cilindros y tuberías te proporcionan información sobre el flujo de aceite y cómo se distribuye a través del sistema.
Identifica primero la bomba hidráulica, que suele estar representada por un círculo con una flecha. Esta bomba impulsa el aceite hacia el sistema y su ubicación te ayudará a seguir el flujo. A continuación, ubica las válvulas de control, que se utilizan para redirigir el aceite hacia los cilindros y otras partes del sistema. Estas válvulas pueden ser manuales o automáticas, dependiendo del modelo del tractor.
Revisa las conexiones entre las válvulas y los cilindros hidráulicos. Cada cilindro está representado por un rectángulo con líneas que indican su movimiento. Es importante seguir estas líneas para entender cómo se activa cada función del tractor, como el levantamiento de la toma de fuerza o el accionamiento de los implementos.
Los diagramas hidráulicos también incluyen detalles sobre los filtros y las bombas de reserva. Estos componentes aseguran que el sistema reciba un suministro adecuado de aceite y que el flujo no se vea afectado por contaminantes. Fíjate en la ubicación de estos filtros para realizar un mantenimiento adecuado.
Al analizar los diagramas, presta atención a las flechas que indican el flujo de aceite. Estas flechas te ayudarán a entender cómo el aceite circula a través de las distintas etapas del sistema y cómo se controla el movimiento de los componentes. Comprender cómo se interrelacionan estos elementos facilitará la resolución de problemas y la realización de reparaciones.
Solución de problemas comunes en el sistema hidráulico de John Deere
Si el sistema hidráulico de tu tractor John Deere no está funcionando correctamente, es importante identificar la causa rápidamente para evitar daños mayores. Aquí te damos algunos pasos y soluciones comunes para resolver problemas típicos.
1. Pérdida de presión en el sistema hidráulico
Una causa común de pérdida de presión es la fuga de aceite en las mangueras o conexiones. Inspecciona todas las mangueras hidráulicas en busca de grietas o puntos húmedos que indiquen fugas. Si encuentras alguna, reemplázala inmediatamente.
2. Falta de fluido hidráulico
Verifica el nivel del fluido hidráulico. Si está bajo, rellénalo con el fluido recomendado para evitar daños en la bomba. Si el nivel sigue bajando rápidamente, puede haber una fuga interna en la bomba o en las válvulas.
3. Bomba hidráulica defectuosa
Una bomba hidráulica defectuosa puede provocar que el sistema no genere suficiente presión. Si escuchas ruidos extraños provenientes de la bomba o si no hay presión en el sistema, es posible que necesites reemplazar la bomba.
4. Válvula de control atascada
La válvula de control regula el flujo de fluido en el sistema hidráulico. Si no se mueve correctamente, el sistema puede no responder. Limpia o reemplaza la válvula si detectas que no funciona de manera suave o si está bloqueada.
5. Filtros hidráulicos obstruidos
Los filtros hidráulicos deben mantenerse limpios para evitar que el sistema se atasque. Si el flujo de aceite parece ser insuficiente o el tractor no responde a las demandas hidráulicas, inspecciona los filtros. Límpialos o reemplázalos si están sucios o dañados.
6. Contaminación del fluido hidráulico
Si el fluido hidráulico se contamina con suciedad, agua o partículas metálicas, el sistema no funcionará correctamente. Cambia el fluido y limpia el sistema completamente. Utiliza solo fluidos recomendados por John Deere para evitar daños a los componentes.
7. Fallos en el acumulador
El acumulador almacena energía hidráulica. Si el acumulador falla, puede ocasionar problemas en el rendimiento del sistema. Verifica que el acumulador esté funcionando correctamente y reemplázalo si está dañado.
| Problema | Causa | Solución |
|---|---|---|
| Pérdida de presión | Fugas en mangueras o conexiones | Reemplaza mangueras dañadas |
| Falta de fluido | Nivel bajo de fluido | Rellena con el fluido adecuado |
| Ruidos en la bomba | Bomba hidráulica defectuosa | Reemplaza la bomba |
| Falta de respuesta | Válvula de control atascada | Limpia o reemplaza la válvula |
| Flujo insuficiente | Filtros obstruidos | Limpia o reemplaza los filtros |
| Funcionamiento irregular | Contaminación del fluido | Cambia el fluido y limpia el sistema |
| Falta de presión acumulada | Acumulador defectuoso | Reemplaza el acumulador |
