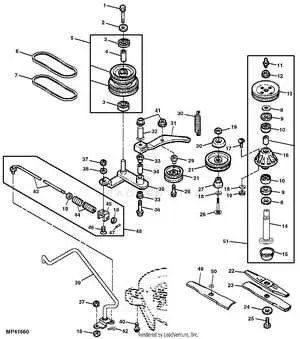

Revisa el diagrama gráfico para identificar con precisión la ruta de la correa de transmisión del John Deere 325. Cada polea y rodillo está numerado para facilitar la sustitución o ajuste sin confusión.
Utiliza las referencias del diagrama para verificar la tensión correcta de la correa y evitar deslizamientos que puedan afectar el rendimiento del cortacésped. Ajusta la correa siguiendo las marcas indicadas en la ilustración.
Consulta el diagrama antes de desmontar piezas, así podrás localizar rápidamente cada componente y reducir el riesgo de errores. La visualización clara de la correa y sus soportes facilita la selección de repuestos compatibles y su instalación.
Al comparar el diagrama con el estado real de la correa, detecta desgaste o daños que requieran reemplazo. Esta guía permite planificar el mantenimiento de forma ordenada y asegura que la máquina funcione con estabilidad y seguridad.
Guía visual para entender la correa de transmisión del John Deere 325

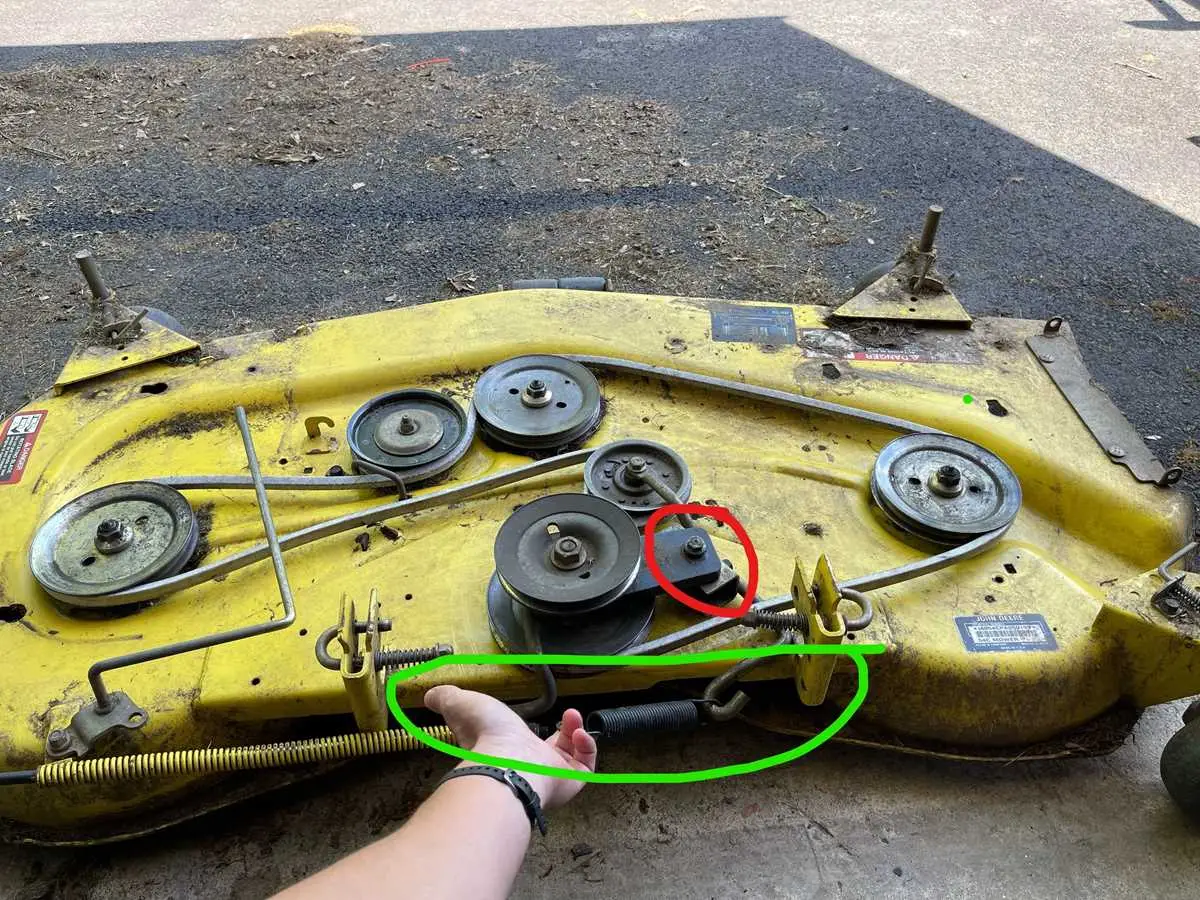

Para inspeccionar la correa de transmisión, localiza primero el eje del motor y el conjunto de poleas. La correa debe estar correctamente asentada en cada polea sin torsiones ni deslizamientos visibles.
Observa la dirección de la correa siguiendo el diagrama pictórico: la ruta va desde la polea del motor, rodea la polea tensora y continúa hacia las poleas de transmisión del cortacésped. Asegúrate de que la correa encaje perfectamente en los canales de las poleas para evitar desgaste prematuro.
Identifica la polea tensora: su función es mantener la tensión adecuada. Ajusta la correa según la holgura recomendada en el manual, comprobando que al presionarla con el pulgar ceda solo unos milímetros. Esto previene deslizamientos durante el funcionamiento.
Revisa la correa en busca de grietas, bordes deshilachados o zonas brillantes por fricción excesiva. Cambia inmediatamente cualquier correa que presente estos signos para mantener la transmisión segura y estable.
Si necesitas reemplazar la correa, sigue el orden indicado en el diagrama pictórico: retira primero la correa antigua, coloca la nueva siguiendo la ruta exacta y ajusta la tensión. Verifica el correcto alineamiento de todas las poleas antes de arrancar el motor.

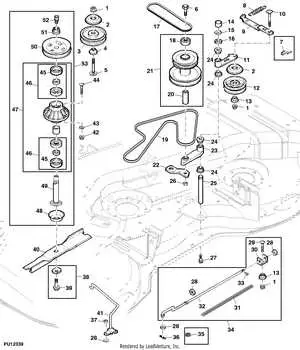

Identificación de la correa y componentes asociados en el diagrama
Localiza la correa principal del John Deere 325 siguiendo su trayectoria en el diagrama. La correa se conecta al motor, la transmisión y las poleas de las ruedas, formando un circuito continuo que transmite potencia.
Observa los componentes asociados para identificar su función:
- Polea del motor: Ubicada cerca del bloque del motor, marca el inicio del recorrido de la correa.
- Polea tensora: Ajusta la tensión de la correa; asegúrate de que la flecha en el diagrama coincida con la dirección de giro real.
- Polea de transmisión: Transfiere movimiento a la caja de cambios; verifica su alineación con la correa para evitar desgaste prematuro.
- Poleas auxiliares: Incluyen la del alternador y bombas accesorias; su correcta ubicación se refleja claramente en el diagrama.
Para identificar correctamente cada componente, sigue estos pasos:
- Comparar los números de referencia en el diagrama con los de la lista de piezas.
- Confirmar la orientación de cada polea según las flechas indicadas.
- Verificar que la correa siga la trayectoria completa sin cruzarse ni girar sobre sí misma.
Registrar cualquier diferencia entre el diagrama y la instalación real ayuda a anticipar ajustes o reemplazos. Mantener la correa y los componentes en sus posiciones correctas asegura el funcionamiento continuo y previene fallas mecánicas.
Procedimiento para reemplazar o ajustar la correa según el esquema
Afloja el tornillo del tensor de la correa utilizando una llave de 13 mm para liberar la tensión. Extrae la correa antigua siguiendo el recorrido indicado en el diagrama, asegurándote de no dañar los rodillos ni las poleas.
Coloca la nueva correa respetando la orientación y el patrón de recorrido mostrado en el esquema. Asegúrate de que los dientes o ranuras encajen correctamente en cada polea y que no exista torsión en la correa.
Aprieta el tensor gradualmente hasta que la correa quede firme, pero sin deformar las poleas. Comprueba la tensión presionando la correa con el pulgar: debe ceder aproximadamente 10-15 mm en el punto medio entre poleas.
Gira manualmente las poleas varias veces para verificar que la correa se mantiene en su posición y que el recorrido coincide con el diagrama. Ajusta nuevamente el tensor si se observa desalineación o holgura.
Finaliza asegurando todos los tornillos y comprobando que la correa no roce con componentes adyacentes. Realiza una prueba de funcionamiento de 1-2 minutos para confirmar que el reemplazo se realizó correctamente y sin ruidos anormales.
Solución de problemas comunes observando la disposición de la correa
Verifica que la correa esté correctamente alineada con todas las poleas. Una desviación de solo unos milímetros puede causar deslizamiento o desgaste irregular.
Inspecciona la tensión de la correa. Una correa demasiado floja genera chirridos y pérdida de potencia, mientras que una demasiado ajustada puede dañar rodamientos y ejes.
Revisa las poleas por acumulación de suciedad, grietas o desgaste. Los bordes dañados pueden cortar o deformar la correa, provocando fallos prematuros.
Observa la dirección de enrollado indicada en el diagrama. Instalar la correa al revés afecta el rendimiento y la durabilidad.
Detecta signos de deshilachado, grietas o estrías profundas en la superficie de la correa. Estas señales indican la necesidad de reemplazo inmediato para evitar roturas durante la operación.
Confirma que los componentes móviles asociados, como tensores y poleas libres, giren suavemente. Cualquier fricción anormal puede generar calor y dañar la correa.
Si la correa se desplaza de su ruta habitual, ajusta la posición de los rodillos y tensores siguiendo el diagrama pictórico hasta que permanezca estable en todas las posiciones de trabajo.
