Consulta el diagrama del enlace del estrangulador del John Deere D130 para identificar rápidamente cada componente y su posición. El brazo del estrangulador conecta directamente con la palanca de control, permitiendo un ajuste preciso de la mezcla de aire y combustible en el carburador.
Revisa los puntos de pivote y los pasadores para asegurarte de que no haya desgaste excesivo que pueda afectar el movimiento suave del enlace. Los resortes de retorno deben estar firmes, garantizando que el estrangulador cierre y abra correctamente sin retardo.
Para realizar ajustes, mueve la palanca lentamente mientras observas la respuesta del carburador. Verifica la alineación del enlace según el diagrama para evitar que el motor arranque con mezcla demasiado rica o pobre, lo que podría causar dificultades al encender o ralentí inestable.
Identifica cada conexión visualmente siguiendo el diagrama, prestando atención a la orientación de los brazos y la posición de los pasadores. Un enlace correctamente instalado mantiene la operación suave y prolonga la vida útil del carburador y del motor.

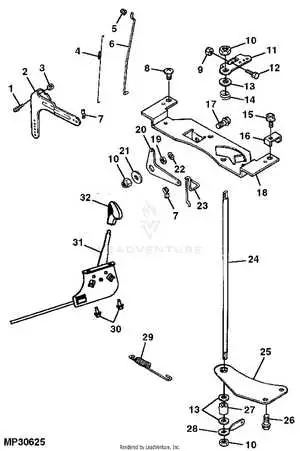

Photo John Deere D130 Choke Linkage Diagram
Consulta el diagrama del enlace del choke del John Deere D130 para identificar rápidamente la posición de cada componente. El enlace principal conecta la palanca del choke con la mariposa del carburador, asegurando que el combustible fluya correctamente durante el arranque en frío.
Observa que el resorte de retorno mantiene la mariposa cerrada cuando la palanca está en posición de apagado, evitando inundaciones del motor. Los pasadores y clips visibles en el diagrama indican los puntos exactos de fijación que deben revisarse antes de cualquier ajuste.
Para ajustar el choke, mueve la palanca lentamente mientras supervisas el movimiento de la mariposa. El diagrama muestra claramente la relación de desplazamiento: una palanca completamente tirada corresponde a la mariposa completamente cerrada. Asegúrate de que el enlace no tenga holguras y que los clips estén firmemente colocados.
La ilustración también marca el recorrido del cable y la alineación de los soportes. Mantener el cable sin torceduras y los soportes bien fijados garantiza un funcionamiento uniforme del choke y reduce el desgaste prematuro de los componentes.
Antes de poner en marcha el motor, confirma visualmente que todos los elementos coinciden con el diagrama. Esta verificación evita arranques difíciles y prolonga la vida útil del carburador y del sistema de enlace del choke.
Cómo identificar cada componente del sistema de choke del John Deere D130
Localiza primero la palanca de choke, ubicada cerca del carburador; esta palanca controla el flujo de aire al motor y permite iniciar el tractor con facilidad. Observa el cable de choke conectado a la palanca: su extremo debe estar firmemente sujeto al eje del carburador y libre de torsiones que dificulten su movimiento.
El brazo de conexión del choke se extiende desde el carburador hasta el mecanismo del acelerador. Comprueba que sus articulaciones estén limpias y sin desgaste, ya que cualquier holgura puede afectar la apertura completa del choke. Entre la palanca y el brazo, encontrarás el resorte de retorno; verifica que mantenga tensión adecuada para que el choke regrese a la posición cerrada automáticamente.
Identifica también los pasadores que fijan cada segmento del linkage; suelen ser pequeños, pero su alineación es clave para evitar que el sistema se desarme durante el funcionamiento. Finalmente, revisa la guía de montaje del cable, que mantiene el recorrido del cable ordenado y libre de interferencias con otras partes del motor.
Siguiendo estos pasos, cada componente del sistema de choke queda claramente identificado, permitiendo ajustes precisos y mantenimiento confiable del John Deere D130.
Pasos para ajustar correctamente la varilla del choke
Localiza la varilla del choke y verifica que no tenga desgaste ni dobladuras. Una varilla en buen estado asegura movimientos suaves y respuesta precisa del carburador.
Ajusta la posición del carburador colocando la palanca del choke en posición cerrada. La varilla debe alinearse con el orificio de la leva sin forzar el movimiento.
Afloja el tornillo de fijación en la abrazadera de la varilla. Esto permite moverla libremente para posicionarla correctamente según la apertura total del choke.
Desliza la varilla hasta que el extremo encaje en la ranura de la leva. La unión debe ser firme pero sin tensiones que puedan bloquear el mecanismo.
Verifica la carrera completa de la palanca del choke. Al abrir y cerrar manualmente, la varilla debe seguir la leva sin saltos ni resistencia, asegurando que el motor reciba la mezcla correcta de aire y combustible.
Aprieta el tornillo de fijación y vuelve a comprobar la movilidad. Ajustes menores pueden corregir desajustes, evitando que el motor se ahogue o funcione pobremente al arrancar.
Prueba el motor con la palanca del choke operando en diferentes posiciones. Observa que el motor responda rápidamente al abrir y cerrar el choke, confirmando que la varilla está correctamente alineada.
Solución de problemas comunes del enlace del choke en el D130
Verifica primero que el enlace del choke se mueve libremente sin obstrucciones. Una rigidez en el mecanismo puede causar arranques difíciles o ralentí inestable.
- Inspecciona los puntos de unión del cable y los pivotes del choke. Lubrica con aceite ligero para reducir fricción.
- Revisa que el resorte del choke no esté deformado ni roto. Sustituye si muestra desgaste excesivo.
- Asegúrate de que el brazo del choke se acople correctamente al carburador y que no haya juego lateral.
Si el motor no responde al movimiento del choke:
- Desmonta el cable y confirma que no esté estirado ni dañado. Un cable flojo no transmitirá la acción correctamente.
- Comprueba que las fijaciones del cable en el carburador y en el manillar estén firmes.
- Limpia los puntos de contacto del choke, retirando suciedad y residuos de combustible que puedan impedir el movimiento suave.
Para problemas de ajuste:
- Afloja la tuerca de ajuste del cable y ajusta la tensión hasta que el choke se cierre y abra completamente con una presión mínima.
- Evita forzar el brazo; un movimiento forzado indica desgaste o desalineación que debe corregirse.
Después de cualquier reparación, prueba el arranque en frío y caliente. Observa que el motor mantenga un ralentí estable y que el choke regrese a su posición abierta automáticamente.
