Conecta el regulador de voltaje Onan siguiendo el esquema específico para el modelo John Deere 420, asegurándote de identificar claramente los terminales B+, F y GND. Esto evita sobrecargas y garantiza que la batería reciba la corriente correcta durante el funcionamiento del motor.
Revisa el estado de los cables antes de la instalación. Sustituye cualquier conductor con aislamiento dañado y utiliza terminales adecuados para mantener una conexión segura. El contacto firme en cada punto de unión reduce el riesgo de chispas y fallas en el sistema eléctrico.
Al ubicar el regulador, mantenlo alejado de fuentes de calor directo y vibraciones excesivas. Una posición estable y ventilada prolonga la vida útil del dispositivo y asegura que las lecturas de voltaje sean precisas, evitando fluctuaciones que puedan afectar al motor y a los equipos conectados.
Verifica la polaridad antes de energizar el circuito. Conecta la salida del regulador a la batería y al sistema de carga según el diagrama, y confirma que la lectura del voltímetro coincida con el valor nominal de 13.8 a 14.2 V bajo carga. Este control previene la descarga excesiva y protege los componentes electrónicos del tractor.
Diagrama de cableado del regulador de voltaje Onan 420 John Deere
Conecta el regulador de voltaje Onan 420 siguiendo el código de colores estándar: el cable rojo va al terminal de batería positivo, el negro al chasis o tierra, y el amarillo al alternador. Asegúrate de que todos los terminales estén limpios y ajustados para evitar caídas de tensión.
Instala el regulador cerca del alternador y utiliza conectores de cobre para mejorar la conductividad. Mantén los cables alejados de partes móviles y fuentes de calor para prevenir daños. Verifica que el fusible entre la batería y el regulador tenga la capacidad adecuada según el manual de John Deere.
Si el sistema muestra fluctuaciones de voltaje, mide primero la salida en vacío y luego bajo carga. Ajusta el regulador solo si observas desviaciones superiores a ±0,2 V. Reemplaza cualquier cable con aislamiento dañado antes de encender el motor para evitar cortocircuitos.
Para completar la instalación, comprueba todas las conexiones con un multímetro y confirma que la carga de la batería se mantiene estable mientras el motor funciona. Esto asegura que el regulador Onan 420 opere correctamente dentro de los parámetros recomendados por John Deere.

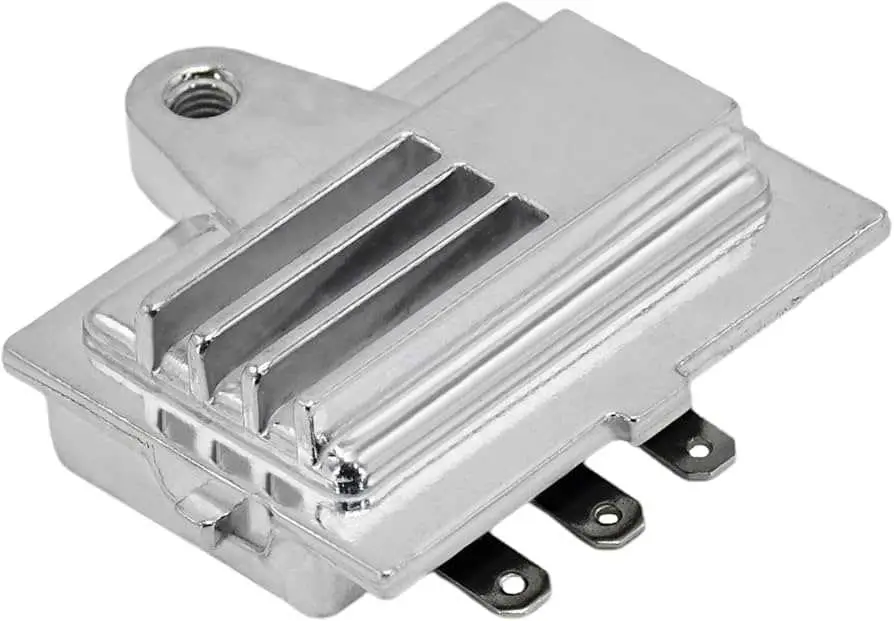

Identificación de los cables del regulador de voltaje Onan 420
Conecta el cable rojo al terminal positivo de la batería para suministrar energía al regulador. El cable negro va al terminal de tierra del chasis para completar el circuito eléctrico. El cable amarillo se conecta al generador y transmite la señal de voltaje para regular la carga.
El cable verde sirve para la excitación del generador y se conecta al terminal correspondiente marcado como “F” o “Field”. El cable azul controla la salida de voltaje hacia los sistemas eléctricos del tractor, asegurando que la corriente permanezca estable. Verifica que cada conexión esté limpia y firme para evitar fluctuaciones o fallos en el sistema.
Etiqueta cada cable antes de desconectarlo si necesitas reemplazar el regulador. Mantén los terminales libres de corrosión y aprieta los tornillos de conexión según la especificación del fabricante. Comprueba el diagrama de Onan 420 para confirmar la posición exacta de cada cable y garantizar un funcionamiento seguro y estable.
Conexión correcta del regulador a la batería y al alternador
Conecta el terminal positivo del regulador directamente al borne positivo de la batería usando un cable de al menos 6 mm² para evitar caídas de tensión. Asegura que el terminal negativo del regulador esté firmemente unido al chasis o al borne negativo de la batería para mantener un buen retorno de corriente.
Para la conexión al alternador:
- Identifica la salida de carga del alternador marcada como “A” o “B+”.
- Conecta un cable de 6 mm² desde esta salida al terminal correspondiente del regulador.
- Evita que los cables queden tensos o cerca de superficies calientes para prevenir daños al aislamiento.
Verifica la polaridad antes de encender el sistema. Conecta primero los cables al regulador y después a la batería para minimizar el riesgo de cortocircuitos. Comprueba que todos los terminales estén limpios y libres de óxido, utilizando grasa dieléctrica si es necesario.
Una vez conectado, mide el voltaje en la batería con el motor en marcha. Debe estar entre 13,8 y 14,5 V. Si el voltaje es inferior o superior, revisa las conexiones y el estado del regulador. Ajusta la posición de los cables para asegurar contacto firme sin forzar los terminales.
Para sistemas con fusibles, coloca uno de 15 A en el cable positivo entre la batería y el regulador para proteger el circuito ante sobrecargas o cortocircuitos.
Solución de problemas comunes de cableado en motores John Deere
Verifica primero las conexiones del regulador de voltaje Onan 420; los terminales flojos provocan fluctuaciones de carga y fallos en el arranque. Asegúrate de que todos los cables estén firmemente sujetos y sin corrosión. Limpia los bornes con un cepillo de alambre y aplica grasa dieléctrica para mejorar la conductividad.
Revisa los cables de tierra que van del motor al chasis. Un cable de tierra dañado o mal conectado puede generar lecturas de voltaje incorrectas y problemas de funcionamiento del alternador. Sustituye cualquier cable con aislamiento roto o terminales oxidados.
Inspecciona los fusibles y portafusibles relacionados con el sistema eléctrico. Un fusible quemado puede interrumpir la alimentación al regulador de voltaje y a los componentes del motor. Mantén un juego de repuestos y reemplaza los fusibles con el amperaje indicado por el fabricante.
Confirma la continuidad de los cables usando un multímetro. Mide entre el regulador y la batería, así como entre el regulador y el alternador. Cualquier resistencia inesperada indica un cable dañado o con mal contacto, que debe ser reemplazado inmediatamente.
Comprueba las conexiones del panel de control del motor. Los indicadores de voltaje inestables suelen deberse a cables sueltos o terminales mal insertados. Desconecta y reconecta cada terminal asegurando un contacto firme, sin forzar el cableado.
Si el motor presenta sobrecarga eléctrica o el regulador se calienta excesivamente, inspecciona los cables de salida del alternador. La resistencia excesiva en estos cables puede causar fallos de carga y dañar componentes eléctricos. Sustituye los cables que muestren desgaste o signos de sobrecalentamiento.
