Si necesitas ajustar o reemplazar la correa en tu cortacésped John Deere X304, tener a mano el diagrama correcto es fundamental. Este modelo cuenta con varias correas que desempeñan funciones específicas, y un error al instalarlas puede afectar el rendimiento general de la máquina. A continuación, te mostramos un diagrama claro y detallado para ayudarte en el proceso.
El diagrama de correas del John Deere X304 se divide en dos secciones principales: la correa de transmisión y la correa de la cuchilla. Ambas son vitales para que el cortacésped funcione correctamente, asegurando que la potencia se transfiera adecuadamente desde el motor hacia las partes móviles. Conocer la ruta de cada correa te permitirá hacer ajustes precisos y evitar posibles desgastes innecesarios.

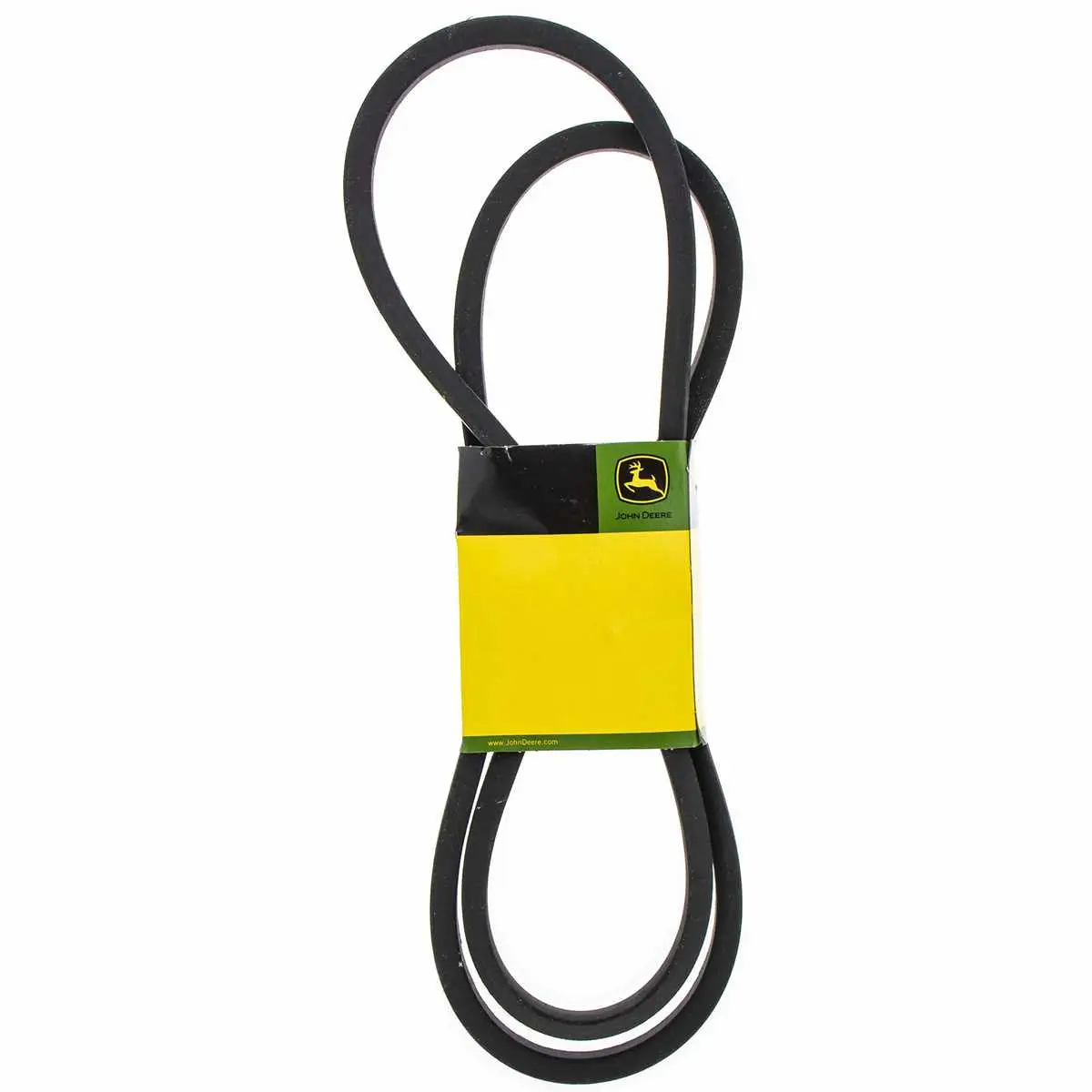

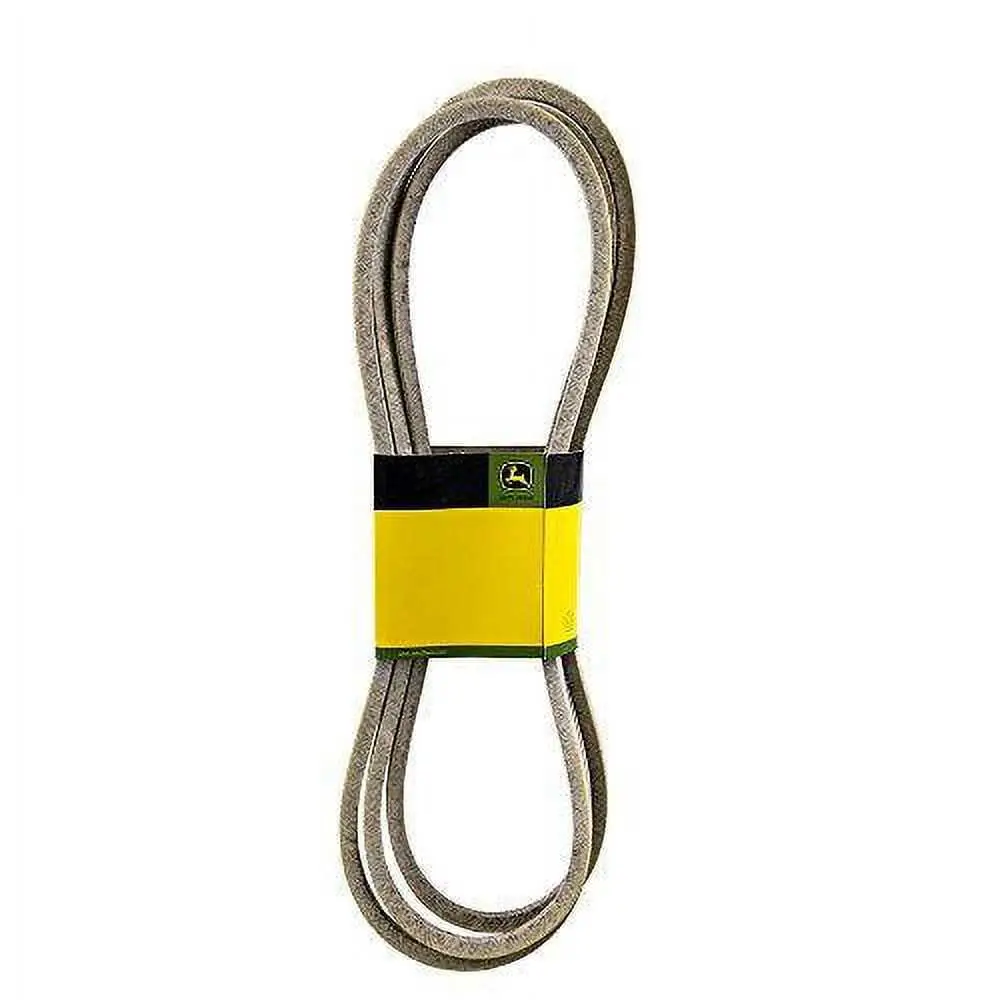

En el caso de que debas reemplazar las correas, asegúrate de usar piezas originales John Deere. Las correas de repuesto de baja calidad pueden acortar la vida útil del motor y afectar el corte de tu césped. Verifica también que las tensiones de las correas sean las correctas para evitar deslizamientos o daños adicionales.

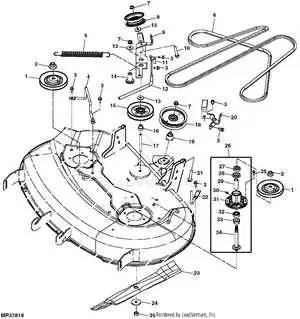

Diagrama de correa del Mower John Deere X304
Para asegurarte de que la correa de tu cortacésped John Deere X304 funcione correctamente, es fundamental seguir el diagrama de instalación adecuado. Esto garantizará un funcionamiento óptimo y evitará daños a los componentes del motor y la transmisión.
Consulta el diagrama específico para el modelo X304, que muestra la ruta exacta de la correa y cómo debe estar colocada. Si la correa está mal colocada o dañada, podría afectar el rendimiento de la máquina y, en casos extremos, causar fallos mecánicos.
El diagrama incluye las siguientes recomendaciones clave:
- Ubica la correa en el compartimento del motor y asegúrate de que pase por las poleas correctamente.
- La correa debe estar alineada sin torsiones para evitar un desgaste excesivo.
- Verifica que la tensión de la correa sea la adecuada, ni demasiado floja ni demasiado apretada.
- Cambia la correa si notas grietas, desgaste o cualquier daño visible.
Recuerda revisar el diagrama cada vez que realices mantenimiento en la correa para asegurarte de que no haya errores durante el montaje. Una instalación incorrecta podría afectar la eficiencia de corte y aumentar el riesgo de averías.
Cómo interpretar el diagrama de correa en el Mower John Deere X304
El diagrama de correa del Mower John Deere X304 muestra la disposición y el recorrido de las correas en el sistema de transmisión. Para interpretarlo correctamente, observa los siguientes puntos clave:
1. Identificación de las correas: Localiza las correas que conectan los componentes principales, como el motor, las poleas y el sistema de corte. Las correas de transmisión, que son más gruesas, suelen ser las de mayor importancia, ya que transmiten la potencia del motor a las ruedas o al sistema de corte.
2. Dirección del recorrido: Los diagramas indican cómo debe pasar cada correa a través de las poleas. Asegúrate de que la correa siga el trayecto indicado, sin cruces o desalineaciones que puedan afectar el rendimiento.
3. Poleas y tensores: Verifica la ubicación de las poleas tensadoras. Estas son responsables de mantener la tensión correcta en la correa. En el diagrama, generalmente se indican con una flecha que muestra la dirección en que deben ser ajustadas.
4. Referencias visuales: El diagrama incluye imágenes o símbolos para representar la forma y ubicación de las poleas y las correas. Si no tienes una copia del diagrama, el motor y las poleas usualmente tienen etiquetas que te ayudarán a identificarlas.
5. Posibles problemas de alineación: Si la correa no sigue el diagrama correctamente, puede haber desgaste o daño en las poleas. Este es un buen momento para revisar su estado y reemplazar las piezas defectuosas si es necesario.
Revisar y seguir este diagrama ayuda a asegurar que el sistema de correa funcione de manera correcta, lo que prolonga la vida útil de la máquina y evita fallas en el rendimiento.
Pasos para reemplazar la correa en el Mower John Deere X304 según el diagrama
Para cambiar la correa en el Mower John Deere X304, sigue estos pasos con precisión, según el diagrama de la correa del modelo.
1. Apaga y asegúrate de que el motor esté completamente detenido. Desconecta la batería para evitar cualquier riesgo de arranque accidental.
2. Levanta la tapa del compartimiento de la correa. Utiliza una llave para aflojar los tornillos que la sujetan, y retírala con cuidado.
3. Retira la correa vieja. Observa cómo está colocada según el diagrama. Usualmente, hay un mecanismo de tensado que se debe liberar para soltar la correa. Hazlo con suavidad para evitar dañar otros componentes.
4. Compara la correa nueva con la vieja. Asegúrate de que la nueva correa tenga el mismo tamaño y especificaciones para evitar problemas de ajuste.
5. Instala la correa nueva siguiendo el diagrama. Colócala sobre las poleas en el orden correcto. Asegúrate de que se ajuste bien y quede centrada en cada polea.
6. Ajusta el mecanismo de tensado. Asegúrate de que la correa esté bien tensa pero no demasiado, para evitar desgaste prematuro. Consulta el diagrama para la configuración precisa del tensado.
7. Vuelve a colocar la tapa del compartimiento. Una vez que todo esté en su lugar, asegúrate de que la tapa quede bien ajustada antes de volver a conectar la batería.
8. Prueba el funcionamiento del Mower. Enciende el motor y verifica que la correa funcione correctamente. Si escuchas ruidos extraños o notas que no se mueve de manera fluida, revisa el ajuste de la correa.
Solución de problemas comunes relacionados con el diagrama de correa en el Mower John Deere X304
Si la correa en tu cortadora John Deere X304 no está funcionando correctamente, sigue estos pasos para identificar y resolver problemas comunes:
1. Correa floja o desgastada: Si la cortadora no enciende o la cuchilla no gira, verifica si la correa está floja. Inspecciona la correa por desgaste o daños. Si encuentras alguna fisura o el material desgastado, reemplázala por una nueva, siguiendo el diagrama de la correa para asegurar la instalación correcta.
2. Correa fuera de lugar: La correa puede salirse de las poleas si no se instala correctamente. Verifica que todas las poleas estén alineadas según el diagrama. Si alguna está desalineada o dañada, sustitúyela antes de volver a colocar la correa en su posición adecuada.
3. Poleas bloqueadas: Si escuchas ruidos extraños o notas que la correa patina, es posible que una de las poleas esté bloqueada o dañada. Desmonta las poleas para inspeccionar si hay restos de césped, suciedad o piezas rotas que impidan su movimiento suave. Limpia o reemplaza según sea necesario.
4. Tensión incorrecta en la correa: La correa debe estar lo suficientemente ajustada para garantizar un buen rendimiento, pero no demasiado tensa. Si está muy floja o demasiado apretada, ajusta la tensión utilizando el sistema de ajuste de la cortadora. Consulta el manual de usuario para conocer el procedimiento específico para tu modelo.
5. Componentes defectuosos: Si la correa parece estar en buen estado y bien instalada, pero los problemas persisten, revisa si algún componente del sistema de transmisión, como el embrague de la correa o las poleas, está defectuoso. Reemplazar estos componentes puede solucionar el problema.
Siguiendo estos pasos y utilizando el diagrama de correa, puedes mantener tu cortadora John Deere X304 funcionando sin problemas. Si el problema persiste después de realizar estas verificaciones, consulta con un técnico especializado para una revisión más profunda.
