Para identificar rápidamente los cables correctos del LT133 de John Deere, consulta el diagrama de cableado específico del modelo. Este diagrama muestra la conexión exacta del motor, el sistema de encendido, las luces y los controles de seguridad, lo que permite realizar reparaciones sin errores y evitar cortocircuitos.
Revisa cada sección del diagrama antes de intervenir. Los colores de los cables están codificados según la función: rojo para la alimentación, negro para tierra, azul para accesorios y amarillo para señales del motor. Mantener esta codificación reduce el riesgo de confusión durante la instalación o reemplazo de componentes.
Usa herramientas de medición confiables al trabajar con el sistema eléctrico del LT133. Multímetros y probadores de continuidad ayudan a verificar la integridad de cada cable, asegurando que los fusibles y conectores funcionen correctamente antes de encender la máquina.
Al documentar cualquier cambio en el cableado, dibuja tu propio esquema actualizado. Esto facilita futuras intervenciones y permite que otros técnicos comprendan rápidamente la configuración actual sin depender únicamente del manual original.
Mantén los conectores limpios y bien asegurados. La suciedad o conexiones flojas pueden generar fallas intermitentes que son difíciles de diagnosticar. Aplicar un lubricante de contacto eléctrico protege contra la corrosión y asegura un funcionamiento estable del LT133.
Diagrama de cableado Lt133 John Deere
Para localizar rápidamente los circuitos eléctricos del John Deere Lt133, utiliza el diagrama de cableado específico del modelo. Este diagrama muestra la conexión de la batería, interruptores, fusibles y accesorios eléctricos.
- La batería se conecta directamente al interruptor de encendido y al fusible principal.
- El interruptor de encendido controla el flujo de corriente hacia el motor y los sistemas auxiliares.
- Los fusibles están etiquetados según su función: luces, sistema de arranque, accesorios adicionales.
- Los cables de color rojo indican alimentación positiva, mientras que los negros o verdes representan tierra.
Al revisar el diagrama, identifica primero el camino de la corriente desde la batería hasta el motor. Esto facilita detectar cortocircuitos o cables dañados.
- Verifica la continuidad de cada cable con un multímetro antes de reemplazar componentes.
- Confirma que los conectores estén firmes y sin corrosión para evitar fallos eléctricos.
- Si agregas accesorios, usa derivaciones con fusibles para proteger el sistema original.
Mantén una copia impresa del diagrama cerca del tractor. Esto permite intervenciones rápidas y reduce errores durante el mantenimiento eléctrico.
Cómo identificar los conectores y fusibles en el Lt133
Localiza primero la caja de fusibles ubicada cerca del motor, en el lado derecho del chasis. Cada fusible está etiquetado con su amperaje y función; revisa las marcas impresas para evitar confusiones.
Inspecciona los conectores observando el color de los cables y la forma del enchufe. Los conectores principales suelen ser de 2 a 6 pines y tienen lengüetas de seguridad que impiden desconexiones accidentales.
Utiliza un multímetro para verificar continuidad en los fusibles antes de reemplazarlos. Esto asegura que el circuito no esté dañado y que el fusible funcione correctamente.
Para identificar los conectores de accesorios, sigue los cables desde el panel de control hasta cada componente. Los conectores de luz y encendido tienen colores consistentes con el diagrama eléctrico del Lt133.
Marca con cinta adhesiva los conectores que desconectes para facilitar su reconexión. Esta práctica evita errores al volver a ensamblar el sistema eléctrico.
Pasos para diagnosticar fallos eléctricos usando el diagrama
Localiza el componente que presenta fallos en el diagrama del LT133 John Deere. Verifica la continuidad de los cables conectados usando un multímetro ajustado a resistencia.
Revisa las conexiones a tierra. Una conexión floja o corroída puede generar interrupciones intermitentes. Limpia y ajusta los terminales según sea necesario.
Identifica los fusibles asociados al circuito afectado. Comprueba su integridad midiendo continuidad o reemplazando temporalmente por uno nuevo para descartar fallos internos.
Sigue la ruta del cableado desde la fuente de alimentación hasta el componente. Observa posibles cortocircuitos, cables pelados o con aislamiento dañado que puedan generar pérdida de energía.

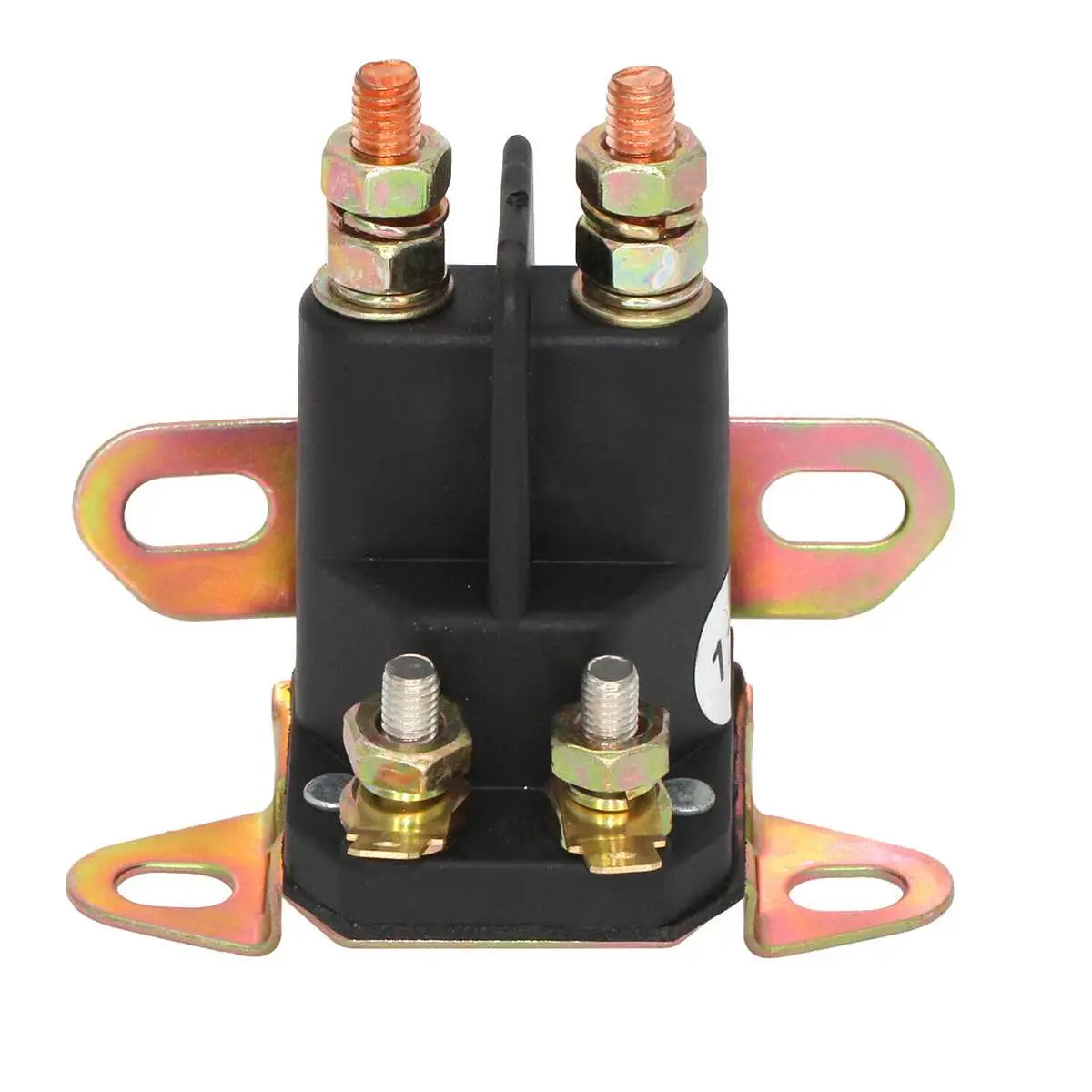

Si el circuito incluye relés, activa cada uno manualmente mientras mides voltaje en la salida correspondiente. Esto permite confirmar su funcionamiento y detectar relés defectuosos.
Comprueba interruptores y sensores intermedios aplicando voltaje de prueba según indica el diagrama. Anota cualquier diferencia entre el valor esperado y el real.
Documenta cada medición y señal anormal para comparar con el esquema eléctrico. Esto facilita determinar si el problema es de cableado, componente o conexión.
Reemplazo y conexión correcta de cables según el esquema
Identifica primero cada cable usando el diagrama LT133 John Deere. Etiqueta los extremos antes de desconectar los originales para evitar confusiones. Utiliza conectores de calidad y terminales del tamaño adecuado para cada calibre de cable. Asegura que la polaridad coincida estrictamente con el esquema, especialmente en cables de alimentación y tierra.
Al reemplazar cables dañados, corta secciones defectuosas y pela el aislamiento de manera uniforme para no dañar el conductor. Aplica grasa dieléctrica en conexiones expuestas para prevenir corrosión y mejora la conductividad. Evita enrollar cables alrededor de tornillos o ejes; sujeta cada tramo con abrazaderas aislantes respetando radios de curvatura recomendados.
Verifica continuidad con un multímetro antes de reconectar la batería. Revisa que todos los fusibles y relés asociados estén en buen estado y correctamente ubicados según el diagrama. Después de energizar el sistema, prueba funciones individuales del tractor, como luces, arranque y sistema hidráulico, asegurando que cada circuito responde según lo previsto.
Documenta cualquier cambio o adaptación en el cableado para futuras referencias. Mantén siempre el esquema a la vista mientras realizas ajustes para prevenir errores de conexión y asegurar la seguridad del operador y del equipo.
