Para mantener el sistema de iluminación del John Deere 4640 en condiciones óptimas, revisa primero las conexiones principales: la batería, el interruptor de luces y los relés. Asegúrate de que los cables estén libres de corrosión y que los terminales tengan buen contacto.

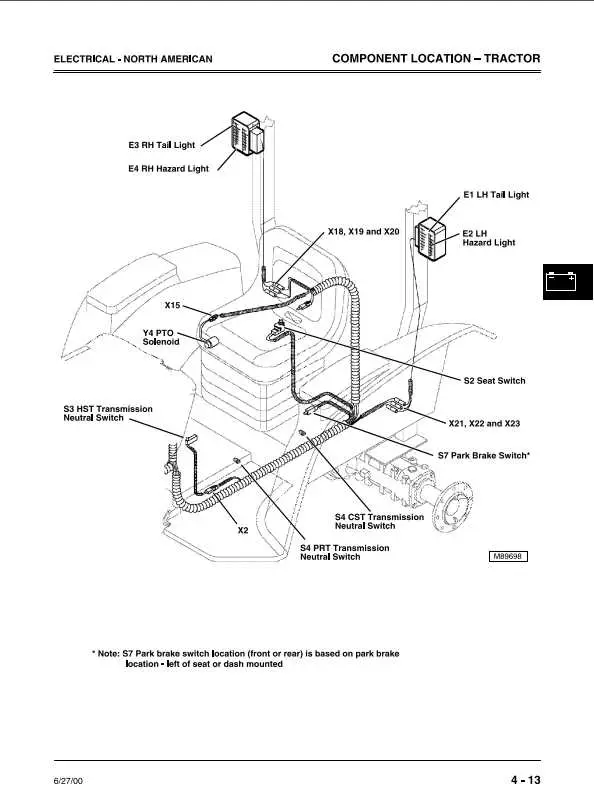

El diagrama eléctrico muestra claramente la distribución de la corriente entre los faros delanteros, traseros y los indicadores. Conecta correctamente cada fusible según la capacidad indicada para evitar sobrecargas que puedan dañar el sistema.
Verifica el funcionamiento de cada componente individualmente. Comprueba los faros delanteros, las luces de freno y los intermitentes siguiendo el diagrama para identificar rápidamente fallas o cortocircuitos. El uso de un multímetro facilita la localización de problemas en los circuitos.
Para prolongar la vida útil del sistema, limpia regularmente los conectores y asegúrate de que las masas estén firmemente fijadas al chasis. Pequeñas modificaciones o desconexiones incorrectas pueden afectar la estabilidad eléctrica y provocar fallos en la iluminación durante el trabajo.
Diagrama del sistema de iluminación del tractor John Deere 4640
Conecta directamente la batería al interruptor principal antes de revisar el sistema de iluminación. Asegúrate de que todos los fusibles estén en buen estado para evitar cortocircuitos y sobrecargas.
El diagrama incluye las siguientes conexiones:
- Faro delantero derecho e izquierdo: conectados en paralelo al interruptor de luces, con cables de 12 AWG.
- Luces traseras y de freno: cableado independiente del faro, controlado por el interruptor de freno y la palanca de cambios.
- Luces de trabajo: alimentadas por un relé que se activa al encender el tractor, evitando el desgaste del interruptor.
- Indicadores del tablero: conectados a los faros y luces traseras mediante resistencias de 1 ohm para estabilizar el voltaje.
Verifica que los conectores estén limpios y ajustados para mantener un contacto seguro. Los cables deben estar sujetos con bridas para prevenir roces con superficies calientes o partes móviles.
Reemplaza cualquier bombilla fundida con una de las especificaciones exactas del John Deere 4640. Utiliza lámparas de 12V 55W para los faros y 12V 21W para las luces traseras.
Si necesitas localizar un fusible o relé específico, consulta el diagrama que marca claramente cada componente con su número de referencia, lo que facilita el mantenimiento y la solución de problemas.
Ubicación y conexión de fusibles y relés en el sistema de luces

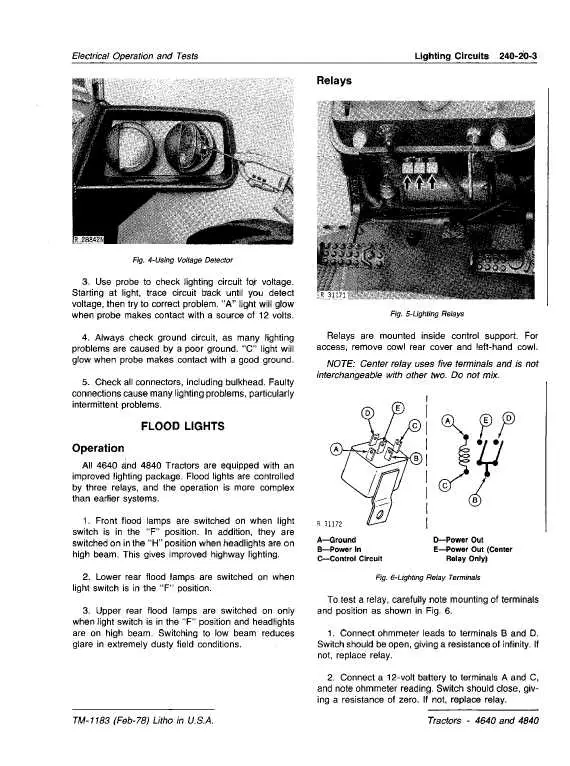

Verifica primero el bloque de fusibles, situado junto a la batería en el compartimiento delantero. Cada fusible controla un circuito específico: luces delanteras, traseras, intermitentes y faros auxiliares. Identifica el fusible quemado usando la guía impresa en la tapa del bloque.
Conecta los relés siguiendo el diagrama del tractor: el relé de luces altas se encuentra cerca del fusible correspondiente a los faros, mientras que el relé de intermitentes se localiza en el lado derecho del tablero, accesible desde el compartimiento del operador. Asegura que los terminales estén limpios y firmes antes de insertarlos.
Para reemplazar un fusible, extrae el viejo con un extractor o pinza aislada y coloca uno del mismo amperaje. Nunca uses un fusible con valor mayor, ya que puede dañar el cableado. Los relés se prueban intercambiándolos con otros del mismo tipo si sospechas fallo.
Comprueba la continuidad de los cables con un multímetro antes de reconectar la batería. Esto evita cortocircuitos y asegura que cada luz funcione correctamente. Mantén un pequeño kit de fusibles y relés en el tractor para intervenciones rápidas en el campo.
Identificación de cables y conectores para faros delanteros y traseros

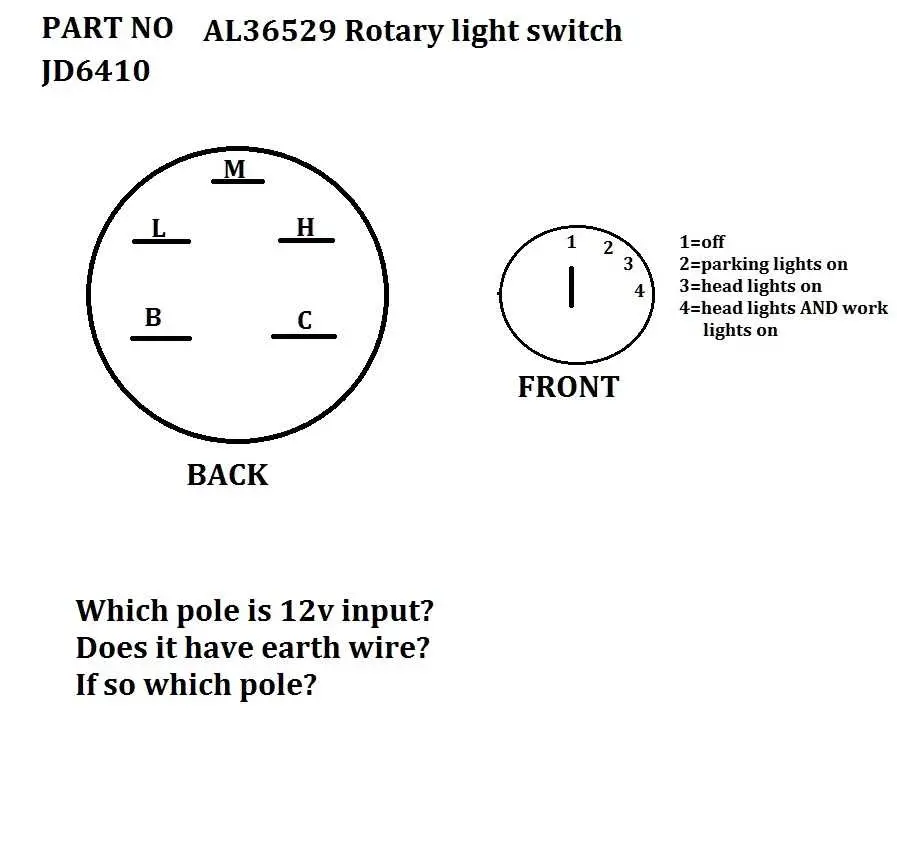

Conecta el cable rojo al terminal positivo de los faros delanteros y asegúrate de que el cable negro esté firmemente sujeto al chasis como masa. Los faros traseros requieren un cable marrón para la luz de posición y un cable verde para la luz de freno; verifica que ambos estén libres de corrosión antes de realizar la conexión.
Utiliza conectores de tipo rápido para unir los cables de alimentación a los faros, evitando empalmes directos que puedan generar falsos contactos. Marca cada conector con cinta adhesiva y rotulador para mantener un esquema claro y facilitar futuras reparaciones.
Comprueba la continuidad de los cables usando un multímetro antes de encender las luces. Revisa que los cables no estén rozando superficies metálicas que puedan desgastarlos y que los terminales estén ajustados sin forzar los conectores.
Para los faros delanteros, los conectores suelen ser de 2 pines, mientras que los traseros pueden tener hasta 3 pines según funciones de luz de freno y posición. Asegura cada conexión con funda termorretráctil para proteger contra humedad y suciedad.
Etiqueta el diagrama de cableado del tractor con los colores de cada cable y su función específica. Esto simplifica la localización de fallas y evita confusiones al reemplazar faros o al realizar modificaciones en el sistema de iluminación.
Procedimiento para diagnosticar fallas en el circuito de iluminación
Verifica primero que la batería tenga carga suficiente y que los terminales estén limpios y bien conectados. Un voltímetro puede ayudarte a confirmar que el voltaje sea estable, idealmente entre 12,4 y 12,8 V con el motor apagado.
Inspecciona los fusibles del tablero y del compartimento del motor. Sustituye aquellos que estén quemados y revisa que los soportes no presenten corrosión. Comprueba también los relés de luces; intercambiarlos con otros del mismo tipo puede indicar si están defectuosos.
Examina los interruptores de luz. Gira cada control mientras observas la reacción de las lámparas. Si alguna no responde, mide continuidad en el interruptor con un multímetro para descartar fallas internas.
Revisa las conexiones y el cableado siguiendo el diagrama eléctrico del tractor 4640 John Deere. Busca cables pelados, terminales flojos o signos de sobrecalentamiento. Asegura que cada tierra esté bien fijada al chasis.
Comprueba las lámparas individualmente. Sustituye aquellas que estén fundidas y limpia los contactos metálicos. Para faros delanteros y traseros, utiliza un voltímetro para confirmar que reciben voltaje adecuado al activarse el interruptor.
Si persiste el problema, realiza pruebas secuenciales de cada sección del circuito, desde la fuente de energía hasta la lámpara afectada. Esto permite identificar con precisión la ubicación de la falla y evita reemplazar componentes que funcionan correctamente.
