Verifica el diagrama de la correa del deck del John Deere L130 antes de cualquier ajuste. Una colocación incorrecta reduce la vida útil de la correa y afecta el corte. Sigue la ruta indicada en el esquema oficial, pasando la correa por las poleas de transmisión y tensores sin forzar el material.
El modelo L130 utiliza una correa con longitud aproximada de 103 pulgadas y ancho de 1/2 pulgada. Este dato facilita la compra de repuestos compatibles. Al reemplazarla, limpia la zona de las poleas y revisa los rodamientos para evitar desgaste prematuro.
Antes de tensar la correa, asegúrate de que las poleas giren libremente y que no haya restos de hierba acumulada. Un tensado excesivo provoca rupturas, mientras que una tensión floja genera deslizamientos y cortes desparejos. Ajusta el tensor hasta lograr un movimiento estable y uniforme.
Usar el diagrama como referencia rápida acelera el montaje y reduce errores. Guarda una copia impresa cerca de la máquina para consultas inmediatas durante las tareas de mantenimiento.

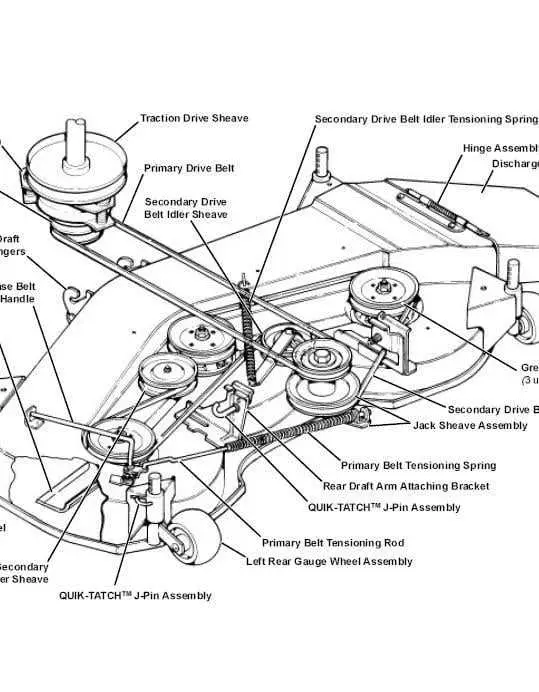

Diagrama de la correa de la plataforma L130 John Deere
Asegura la correa correctamente siguiendo el recorrido específico: desde la polea del motor hacia los rodillos tensores y luego alrededor de las poleas de las cuchillas. Un montaje preciso evita desgaste prematuro y mantiene el corte uniforme.
| Componente | Posición en el recorrido | Función |
|---|---|---|
| Polea del motor | Punto inicial | Transmite la potencia a la correa |
| Polea tensora fija | Después de la polea del motor | Guía el movimiento lineal de la correa |
| Polea tensora con resorte | Lado derecho de la plataforma | Mantiene la tensión constante |
| Polea de la cuchilla izquierda | Extremo izquierdo | Activa la cuchilla de corte izquierda |
| Polea de la cuchilla derecha | Extremo derecho | Activa la cuchilla de corte derecha |
Verifica que la correa no cruce sobre sí misma y que se apoye en las ranuras de cada polea. Ajusta la polea tensora con resorte para mantener la tensión adecuada y prolongar la vida útil de los componentes.

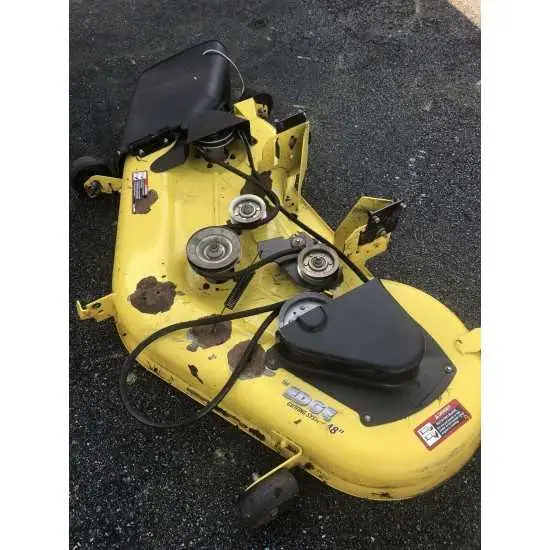

Ubicación precisa de la correa en la plataforma de corte L130
Asegura la correa sobre la polea del motor en la parte frontal del tractor y llévala hacia las poleas planas de guía situadas en los costados de la plataforma. Mantén la tensión correcta pasando la correa por las poleas locas que regulan la alineación y evitan deslizamientos.
Coloca la correa alrededor de las dos poleas de las cuchillas, garantizando que quede bien asentada en las ranuras en V. Verifica que la banda exterior de la correa siempre haga contacto con las poleas lisas y que la parte en V se acople con firmeza en las poleas acanaladas.
Antes de cerrar el protector de la plataforma, gira manualmente las cuchillas para confirmar que la correa se desplaza sin rozamientos ni torsiones. Ajusta la palanca de tensión para que la correa conserve tracción constante durante el corte.
Pasos para instalar una nueva correa en el sistema de poleas
Coloca el cortacésped sobre una superficie plana y desconecta la bujía para evitar arranques accidentales.
- Levanta la plataforma delantera y afloja los pernos que sujetan las cubiertas de las poleas.
- Retira la correa vieja verificando su recorrido para usarlo como referencia al montar la nueva.
- Introduce la correa nueva en la polea del motor, asegurándote de que encaje en las ranuras sin torsiones.
- Pasa la correa alrededor de las poleas de los mandos de cuchilla siguiendo el mismo trazado que la original.
- Asegura la correa en las poleas tensores y comprueba que los muelles mantengan la tensión correcta.
- Vuelve a colocar las cubiertas y ajusta los pernos con firmeza.
- Baja la plataforma y gira manualmente las cuchillas para confirmar que el movimiento sea libre y sin roces.
Verifica la tensión final encendiendo brevemente el motor y observando que la correa se mantenga estable en el recorrido de las poleas.
Problemas comunes con la correa y cómo solucionarlos
Revisa de inmediato la tensión de la correa si escuchas ruidos inusuales o notas cortes irregulares. Una correa floja provoca deslizamientos y sobrecalienta las poleas. Ajusta el tensador siguiendo el diagrama del L130 y asegúrate de que los resortes mantengan la presión adecuada.
Cuando la correa presenta grietas, bordes deshilachados o zonas brillantes, reemplázala sin demora. Utiliza una correa original con la medida correcta (GX20072 para el L130) y colócala siguiendo la trayectoria indicada en el esquema para evitar un montaje incorrecto.
Si la correa se sale con frecuencia, inspecciona el alineamiento de las poleas y la presencia de restos de césped o ramas. Limpia la zona, aprieta los tornillos de las poleas y confirma que los rodillos guías giren libres sin vibraciones.
En caso de desgaste irregular, verifica el estado de los cojinetes de las poleas. Sustituye cualquier rodillo con juego lateral o ruido metálico, ya que un giro defectuoso reduce la vida útil de la correa.
Para prolongar el funcionamiento, mantén la plataforma libre de suciedad, lubrica los puntos de fricción recomendados en el manual y revisa la correa al menos cada 25 horas de uso.
