Para reemplazar o ajustar la correa de tu cortacésped John Deere L100, consulta primero el diagrama específico del modelo. Este diagrama muestra con precisión la ruta de la correa, incluyendo las poleas del motor, el eje de transmisión y el conjunto del corte. Seguir el recorrido correcto evita desgaste prematuro y asegura que todas las funciones operen sin interrupciones.
Observa el tensionador y las poleas auxiliares. El diagrama indica la posición exacta de cada componente, lo que facilita identificar si alguna polea necesita lubricación o reemplazo. Una correa mal instalada puede patinar, generar ruido excesivo o dañar el motor.

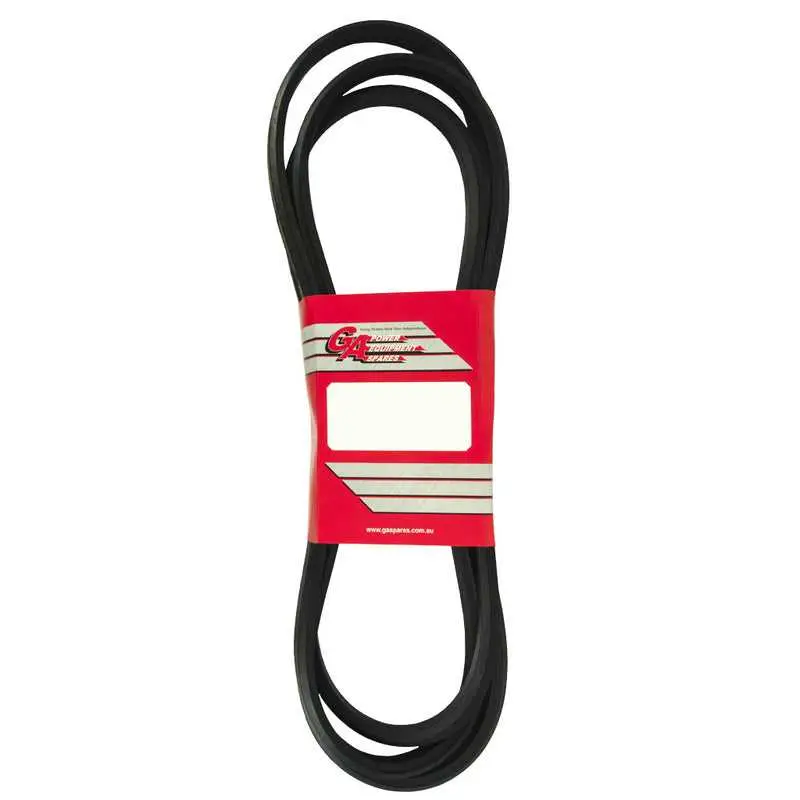

Verifica el estado de la correa antes de instalarla. Los cortes, grietas o deshilachados afectan la eficiencia del equipo. Compara la correa nueva con la antigua y asegúrate de que las medidas coincidan con las especificadas en el diagrama L100.
El diagrama también ayuda a planificar el mantenimiento regular. Siguiendo la secuencia de instalación indicada, podrás retirar y volver a colocar la correa sin desmontar componentes adicionales. Esto reduce el tiempo de trabajo y protege las piezas sensibles del cortacésped.
Conserva el diagrama a mano. Colocarlo cerca del área de trabajo permite hacer ajustes rápidos y prevenir errores al reemplazar la correa. Incluso los usuarios con experiencia encuentran útil tener una referencia visual clara para mantener la maquinaria funcionando correctamente.
Diagrama de la correa L100 John Deere
Ubica la correa principal siguiendo el recorrido que conecta el motor, la transmisión y las poleas del sistema de corte. Asegúrate de que la correa pase por la polea tensora antes de llegar a la polea de la cuchilla para mantener la tensión correcta.
Verifica que la correa esté alineada con cada polea: la polea del cigüeñal al frente, la polea tensora lateral y la polea de la transmisión en la parte trasera. Evita cruces que puedan generar desgaste irregular o deslizamiento durante el uso.
Instala la correa observando las marcas de orientación indicadas en el diagrama original de John Deere. Ajusta la tensión girando la polea tensora hasta que la correa tenga un ligero juego, sin quedar floja ni demasiado apretada.
Revisa periódicamente el estado de la correa. Sustituye cualquier sección con grietas, deshilachado o desgaste visible para mantener el rendimiento del L100 y prolongar la vida útil de las piezas mecánicas.
Si necesitas desmontar la correa, sigue la secuencia inversa del diagrama, retirando primero la polea tensora y luego desenganchando la correa de la polea de transmisión. Esto facilita la instalación de la correa nueva sin forzar los componentes.
Identificación de correas y rutas en el modelo L100
Verifica primero la etiqueta de cada correa; el L100 utiliza principalmente dos tipos: la correa de transmisión principal (Mower Drive Belt) y la correa del eje de transmisión (PTO Belt). La correa de transmisión principal mide aproximadamente 1/2 pulgada de ancho y 98 pulgadas de largo, mientras que la correa PTO tiene un ancho de 5/8 pulgadas y 92 pulgadas de largo.
Localiza las poleas antes de instalar cualquier correa. La polea del motor se encuentra en el lado derecho, conectando directamente con la correa principal. La polea del eje de la plataforma se sitúa bajo la carcasa del cortacésped y guía la correa PTO hacia las cuchillas. Comprueba la orientación de las flechas impresas en las poleas; estas indican la dirección correcta del giro y evitan desgaste prematuro.
Sigue el diagrama de ruta que acompaña al manual del L100: la correa principal rodea la polea del motor, la polea del tensor y luego la polea del eje de transmisión. La correa PTO pasa por la polea del motor, sube al tensor lateral y finalmente llega a las poleas de las cuchillas. Ajusta la tensión de cada correa usando los tensores correspondientes hasta que se muevan libremente sin deslizarse.
Inspecciona las correas regularmente. Busca grietas, desgaste en los bordes o estiramiento excesivo. Cambia inmediatamente cualquier correa que muestre señales de deterioro para mantener un funcionamiento uniforme y prevenir daños en el sistema de transmisión.
Marca cada correa con un adhesivo de color o un código numérico al reemplazarla. Esto facilita futuras identificaciones y asegura que cada correa vuelva a su ruta correcta, evitando confusiones al desmontar la plataforma o realizar mantenimiento rutinario.
Procedimiento para reemplazar la correa de transmisión paso a paso
Afloja la tensión de la correa actual soltando el tensor. Asegúrate de usar guantes para proteger tus manos y evita que la correa se deslice de manera brusca.
- Desconecta la batería del tractor para prevenir arranques accidentales.
- Retira cualquier cubierta o protección que obstaculice el acceso a la correa.
- Localiza el tensor de la correa y utiliza la herramienta adecuada para aflojarlo. Gira el tensor en dirección contraria a la tensión.
- Desliza la correa vieja fuera de las poleas, empezando por la más accesible y siguiendo el diagrama de la correa específico del modelo L100.
- Inspecciona las poleas y ejes por desgaste o suciedad; limpia cualquier residuo que pueda afectar la vida útil de la correa nueva.
- Coloca la correa nueva siguiendo el mismo recorrido que la anterior, asegurándote de que se asiente correctamente en cada ranura.
- Aprieta el tensor para aplicar la tensión recomendada por el fabricante. Evita sobreapretar, ya que puede dañar la correa o los rodamientos.
- Verifica que la correa se alinee correctamente en todas las poleas y que no haya torceduras ni holguras.
- Vuelve a colocar las cubiertas retiradas y reconecta la batería.
- Enciende el motor brevemente y observa la correa en movimiento. Ajusta la tensión si notas deslizamiento o vibraciones anormales.
Guarda la correa vieja para comparar su desgaste con futuras revisiones y programar reemplazos preventivos.
Solución de problemas comunes de deslizamiento o ruido de la correa
Afloja la correa y revisa la tensión utilizando la herramienta adecuada; una correa demasiado floja provoca deslizamiento y chirridos constantes. Ajusta el tensor hasta alcanzar una presión uniforme, asegurando que la correa no se deforme al girar las poleas.
Inspecciona las poleas en busca de desgaste, bordes astillados o acumulación de suciedad. Limpia cuidadosamente con un paño seco o aire comprimido y reemplaza las poleas dañadas, ya que las imperfecciones causan vibraciones y ruido irregular.
Verifica que la correa esté correctamente alineada. Una desviación mínima en la trayectoria provoca fricción desigual y desgaste prematuro. Ajusta las guías y los soportes de las poleas hasta que la correa se mantenga recta durante el funcionamiento.
Revisa la correa en busca de grietas, hilos sueltos o signos de endurecimiento. Sustituye inmediatamente cualquier correa con daños visibles, porque los defectos internos aumentan el riesgo de deslizamiento y ruidos persistentes.
Lubrica los puntos de contacto de la máquina que lo requieran, evitando aplicar aceite directamente sobre la correa. La fricción excesiva en partes metálicas cercanas puede amplificar el ruido y acelerar el desgaste de la correa.
Si el ruido persiste después de ajustes y limpieza, examina los rodamientos y ejes de las poleas. Los rodamientos desgastados generan vibraciones que se transmiten a la correa, provocando chirridos y saltos durante el giro.
