Consulta el diagrama de la correa para tu John Deere ZTrak 42 pulgadas para identificar rápidamente la ruta correcta y evitar errores durante la instalación. Cada polea y ranura tiene un orden específico que garantiza un rendimiento uniforme del cortacésped.
Revisa cuidadosamente las conexiones entre la correa principal y las poleas de transmisión y de la plataforma de corte. Una correa mal colocada puede generar deslizamientos, ruido excesivo o desgaste prematuro del sistema de transmisión.
Marca los puntos de referencia en las poleas antes de retirar la correa antigua. Esto facilita el alineamiento al instalar la nueva y reduce el riesgo de daños a los rodamientos. Asegúrate de que la correa esté correctamente tensada siguiendo los indicadores del diagrama.
Si detectas grietas, deshilachado o señales de desgaste en la correa, reemplázala de inmediato. El mantenimiento preventivo prolonga la vida útil del cortacésped y asegura cortes consistentes sin interrupciones inesperadas.
Guarda una copia del diagrama cerca del equipo para futuras referencias. Esto agiliza el mantenimiento y permite identificar rápidamente cualquier desviación en la instalación de la correa, manteniendo la eficiencia de la máquina.
John Deere ZTrak 42 Inch Belt Diagram

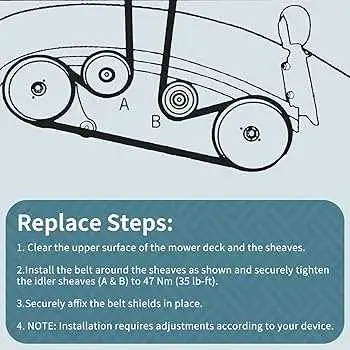

Consulta el diagrama de la correa para identificar rápidamente la ruta correcta de instalación en tu ZTrak de 42 pulgadas. La correa principal conecta el motor, los tensores y los rodillos del deck de corte; asegúrate de seguir la trayectoria que pasa primero por el tensor delantero y luego por los rodillos guía antes de llegar a las poleas de las cuchillas.
Verifica que la correa no presente grietas ni desgaste antes de colocarla. Si detectas fricción excesiva en alguna polea, ajusta el tensor para mantener la tensión correcta y prevenir deslizamientos durante el corte. El diagrama indica claramente qué poleas giran en sentido horario y cuáles en sentido antihorario, lo que facilita la orientación de la correa sin errores.

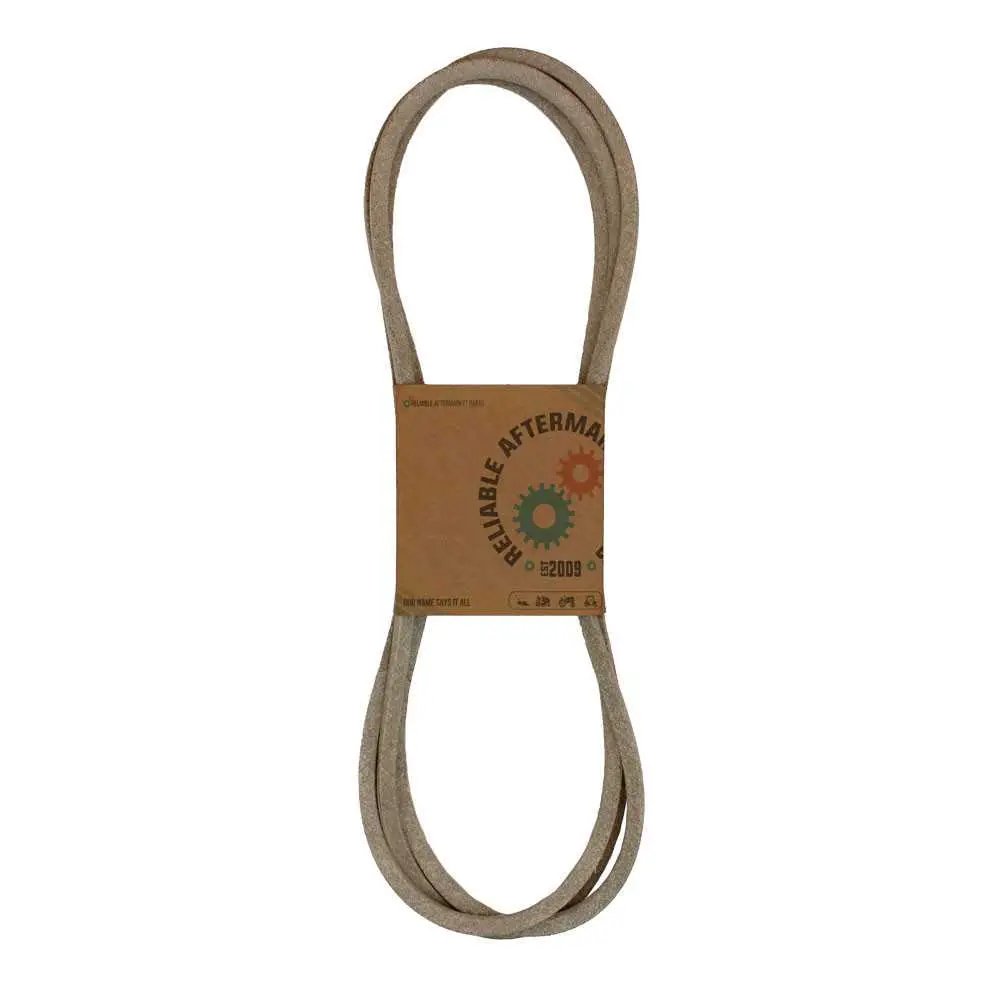

Para reemplazos, utiliza únicamente correas recomendadas por John Deere, ya que el tamaño exacto y la construcción influyen en la duración y el rendimiento. Mantén el deck levantado mientras instalas la correa y comprueba visualmente que todas las poleas estén alineadas según el diagrama; esto evita desgaste prematuro y reduce ruidos innecesarios.
Si tu ZTrak 42 muestra señales de deslizamiento o cortes irregulares, revisa el diagrama para confirmar la ruta de la correa y ajusta el tensor de ser necesario. Guardar el diagrama a mano o en un dispositivo cercano facilita inspecciones rápidas y cambios futuros, asegurando que la instalación sea precisa y sin complicaciones.
Cómo identificar y reemplazar la correa principal del ZTrak 42
Ubica la correa principal retirando la cubierta del deck de corte. La correa se extiende desde la polea del motor hasta las poleas del deck, formando un recorrido visible y tenso. Observa signos de desgaste como grietas, deshilachado o estiramiento excesivo.
Para retirar la correa, primero desconecta la batería para evitar arranques accidentales. Afloja el tensor de la correa girando la palanca hacia afuera, liberando la tensión. Desliza la correa antigua de las poleas comenzando por la polea del motor y retirándola con cuidado del deck.
Antes de instalar la correa nueva, verifica que todas las poleas giren libremente y que no haya residuos atrapados en los rodamientos. Coloca la correa nueva siguiendo el mismo recorrido que la anterior, asegurándote de que esté correctamente alineada en cada polea.
Vuelve a aplicar tensión usando la palanca del tensor hasta que la correa quede firme pero sin forzarla. Gira manualmente las poleas varias veces para comprobar que la correa se asienta correctamente y no se salga del canal. Finalmente, coloca la cubierta del deck y reconecta la batería.
Ubicación exacta de las poleas y tensores en el diagrama de la correa
Coloca la polea motriz en la parte superior izquierda del diagrama, conectada directamente al motor. La polea del eje de corte se sitúa frente a la polea motriz, ligeramente hacia la derecha, asegurando alineación con la correa principal. El tensor principal se encuentra entre la polea motriz y la polea del eje de corte; ajusta la tensión girando el perno del tensor hasta que la correa tenga la presión adecuada sin holgura excesiva.
La polea del eje trasero se localiza en la esquina inferior derecha, manteniendo la correa guiada hacia el eje de transmisión trasero. Un segundo tensor, más pequeño, se coloca cerca de la polea del eje trasero para evitar que la correa se desplace lateralmente. Asegúrate de que cada polea esté limpia y libre de residuos antes de colocar la correa.
Revisa el diagrama y sigue la ruta marcada: la correa sale de la polea motriz, pasa por el tensor principal, rodea la polea del eje de corte, continúa hacia el tensor trasero y finalmente se engancha en la polea del eje trasero. Esta disposición garantiza que la correa funcione sin saltos ni deslizamientos y mantiene la cortadora operativa de manera constante.
Verifica visualmente la tensión después de instalar la correa y ajusta los tensores según sea necesario. Una instalación precisa reduce el desgaste de la correa y asegura que todas las poleas giren suavemente, prolongando la vida útil del sistema.
Pasos para ajustar la tensión de la correa sin dañar componentes
Afloja primero los pernos del soporte del tensor usando una llave de 13 mm. Mantén la correa visible y sin presión para evitar que se deslice de las poleas.
- Localiza el tensor de la correa principal y verifica su desgaste. Sustituye cualquier polea dañada antes de continuar.
- Coloca la correa en su posición correcta según el diagrama del modelo ZTrak de 42 pulgadas. Asegúrate de que todas las ranuras coincidan con las poleas correspondientes.
- Usa un calibrador de tensión o aplica presión manual de 10–15 mm de desviación en el centro de la correa. La correa no debe ceder más de este rango para evitar sobrecarga en el motor o en el eje de la cuchilla.
- Aprieta el tensor lentamente mientras revisas que la correa permanezca alineada y sin torsión. Evita girar las poleas con fuerza excesiva.
- Gira manualmente las cuchillas o el rodillo varias veces para comprobar que la correa se mueve suavemente sin saltos ni ruidos extraños.
- Vuelve a apretar todos los pernos del tensor a 20–25 Nm para garantizar que la correa se mantenga estable durante el uso.
- Inspecciona la correa tras los primeros 10 minutos de funcionamiento. Ajusta nuevamente si se detecta desplazamiento o holgura excesiva.
Evita el uso de herramientas que puedan cortar o marcar la correa. Mantén siempre las manos alejadas de las poleas mientras giras el motor manualmente.
