Conecta correctamente el interruptor de encendido para evitar fallos en el arranque y garantizar que todos los sistemas eléctricos funcionen sin interrupciones. Identifica cada terminal en el diagrama: batería, motor de arranque, accesorio y tierra, y asegúrate de utilizar cables de calibre adecuado para soportar la carga eléctrica.
Verifica el estado de los conectores antes de realizar la instalación. Los terminales corroídos o flojos pueden provocar cortocircuitos o fallas intermitentes. Limpia los contactos con un limpiador de electricidad y ajusta las conexiones según las especificaciones del fabricante.
Sigue el flujo de corriente indicado en el diagrama. El cable rojo normalmente lleva la energía desde la batería, mientras que los cables negros y verdes controlan la señal al motor de arranque y a los accesorios. Etiqueta los cables durante el desmontaje para evitar confusiones al reensamblar el sistema.
Comprueba el funcionamiento del interruptor tras la instalación. Gira la llave a cada posición y observa si los indicadores eléctricos responden correctamente y si el motor arranca sin problemas. Ajusta cualquier conexión floja antes de usar la máquina en operaciones normales.
Conserva el diagrama a mano para futuras referencias y mantenimiento. Tener una guía visual facilita reemplazos rápidos y diagnósticos precisos, evitando daños en el sistema eléctrico y prolongando la vida útil del cortacésped John Deere Zero Turn.
Diagrama de cableado del interruptor de encendido de John Deere Zero Turn
Conecta el cable rojo al terminal de batería positivo para suministrar energía al sistema de encendido. El cable negro debe unirse al chasis como tierra para evitar fallas eléctricas. El terminal amarillo se conecta al solenoide de arranque, permitiendo que el motor gire al activar la llave. Asegúrate de que el cable verde esté unido al sistema de accesorios para alimentar luces y medidores solo cuando el interruptor esté en posición de encendido.
Verifica que todos los conectores estén firmes y sin corrosión. Utiliza cinta aislante o protectores de terminales para mantener la integridad del cableado y reducir riesgo de cortocircuitos. El diagrama estándar de John Deere Zero Turn muestra el interruptor con cinco terminales: rojo (batería), negro (tierra), amarillo (solenoide), verde (accesorios) y azul (indicadores o relés adicionales).
Evita cruzar cables de alimentación directa con cables de señal para mantener la estabilidad del sistema eléctrico. Antes de conectar la batería, revisa la continuidad de cada conexión usando un multímetro. Esta práctica asegura que el interruptor funcione correctamente y que los accesorios respondan de manera confiable al girar la llave.
Si reemplazas el interruptor, copia el esquema original y etiqueta cada cable según el color y la función. Esto facilita la reinstalación y evita errores comunes que pueden causar fallas en el arranque o daños en componentes eléctricos. Mantener un diagrama actualizado y accesible dentro de la unidad ayuda a diagnósticos rápidos ante cualquier inconveniente.

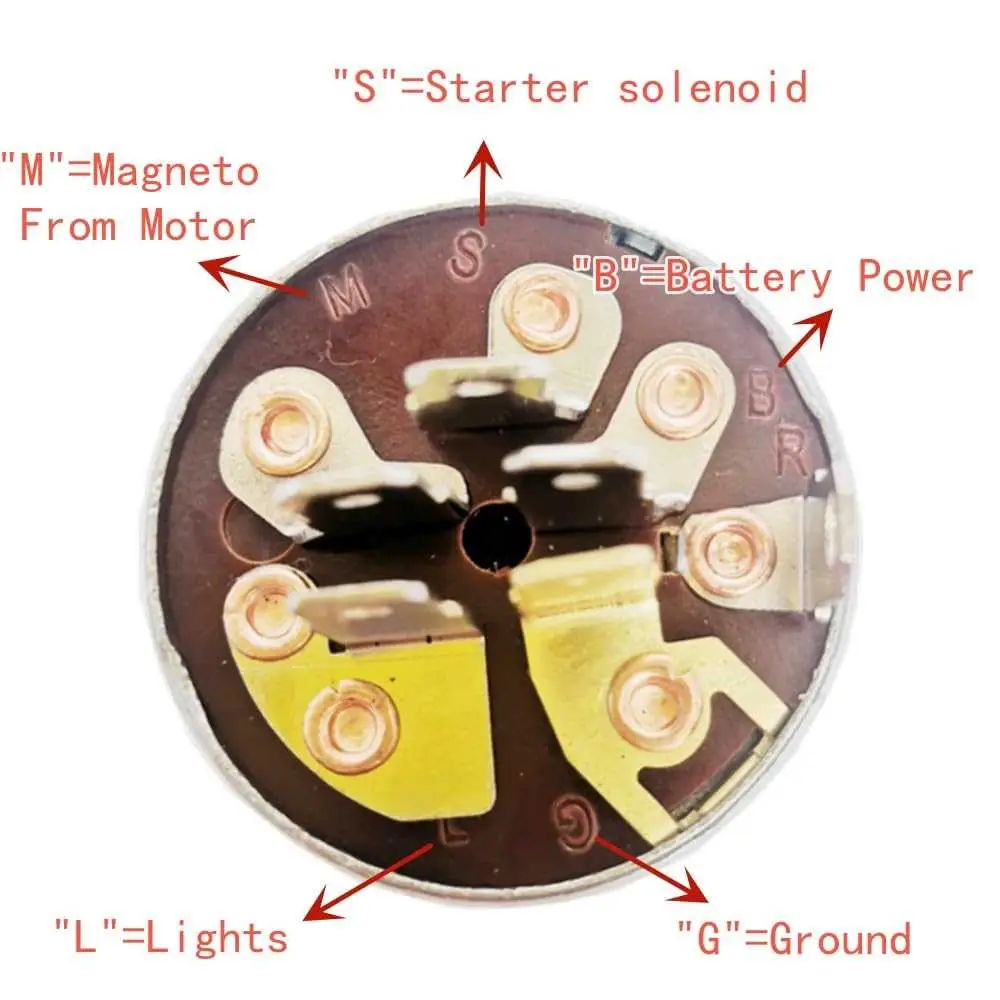

Identificación de cables y conexiones en el interruptor de encendido
Conecta primero el cable rojo al terminal de alimentación principal; este lleva corriente directa desde la batería y activa todo el sistema eléctrico.
El cable amarillo se conecta al terminal de arranque. Asegúrate de que esté firme, ya que envía señal al solenoide del motor de arranque al girar la llave.
El cable negro a tierra debe unirse al chasis del cortacésped para completar el circuito y evitar fallas eléctricas.
Los cables accesorios, generalmente de color azul o verde, se conectan a los dispositivos secundarios como luces o bocina. Confirma que cada conexión coincida con el diagrama del modelo específico de John Deere.
Evita empalmes improvisados; utiliza conectores adecuados para mantener la integridad del sistema y reducir el riesgo de cortocircuitos.
Marca cada cable con cinta o etiquetas antes de desconectar el interruptor viejo, así podrás reinstalarlos sin errores ni confusiones.
Revisa dos veces cada conexión antes de probar el encendido para asegurar que no haya cables sueltos ni contacto cruzado entre terminales.
Procedimiento paso a paso para reemplazar o reparar el interruptor
Desconecta la batería antes de tocar cualquier componente eléctrico para evitar cortocircuitos. Localiza el interruptor de encendido en la consola central de tu John Deere Zero Turn.
- Retira los tornillos que sujetan la cubierta del panel alrededor del interruptor usando un destornillador adecuado.
- Extrae el interruptor con cuidado, evitando jalar los cables bruscamente.
- Identifica los cables según el diagrama de conexión: el cable de alimentación suele ser rojo, el de arranque negro y los accesorios amarillos o verdes.
- Desconecta cada cable presionando los clips de seguridad o retirando los terminales según el diseño.
- Si reemplazas el interruptor, conecta los cables al nuevo componente siguiendo exactamente la disposición anterior.
- Si reparas el interruptor, revisa continuidad con un multímetro y reemplaza contactos internos dañados.
- Vuelve a colocar el interruptor en su posición, asegurándolo con los tornillos originales.
- Conecta la batería y prueba el encendido, asegurando que la máquina arranque y los accesorios funcionen correctamente.
Durante todo el procedimiento, evita tensar los cables y verifica que los terminales queden firmes. Una conexión floja puede generar fallas intermitentes en el encendido o daños eléctricos.
Guarda los tornillos y piezas removidas en un recipiente para no perderlos y facilitar el ensamblaje final del panel.
Solución de problemas comunes de arranque y cortocircuitos
Verifica la conexión de la batería antes de cualquier intervención; una terminal floja o corroída puede impedir el arranque. Limpia los bornes con un cepillo de alambre y aplica grasa dieléctrica para asegurar contacto firme.
Inspecciona el interruptor de encendido del cortacésped. Si al girar la llave no se escucha el clic del solenoide, mide continuidad con un multímetro. Sustituye el interruptor si no hay señal entre los pines principales.
Revisa los fusibles y relés vinculados al sistema de arranque. Un fusible quemado genera cortocircuitos intermitentes; reemplázalo por uno del amperaje exacto indicado en el manual de John Deere.
Examina el cableado alrededor del motor y el solenoide. Busca cables pelados, conectores flojos o signos de sobrecalentamiento. Asegura las conexiones con terminales apropiados y reemplaza los tramos dañados para evitar chispazos y fallos recurrentes.
Prueba el solenoide accionando directamente los terminales con un cable puente. Si el motor gira, el problema se localiza en el interruptor o el cableado de control, no en el motor.
Comprueba el estado del motor de arranque. Un motor lento o que no gira puede indicar escobillas desgastadas o engranajes dañados. Sustituye piezas internas o todo el conjunto según el desgaste detectado.
Controla los sistemas de seguridad integrados, como los sensores de presencia de operador o freno de estacionamiento. Fallas en estos circuitos pueden impedir el arranque sin mostrar códigos de error visibles.
