Consulta el diagrama de la correa de transmisión de tu John Deere Z950M para identificar rápidamente la ubicación de cada polea y la ruta exacta de la correa. Este recurso facilita reemplazos precisos y reduce el riesgo de errores que puedan dañar el sistema de transmisión.
El diagrama muestra con claridad la posición del motor, las poleas de la transmisión y las tensiones correctas de la correa. Verifica la orientación y asegúrate de alinear todas las poleas según las indicaciones antes de instalar la correa nueva. Un error en la alineación puede generar desgaste prematuro o fallos en el sistema.
Además, el diagrama ayuda a identificar los componentes que requieren lubricación o revisión durante el mantenimiento. Revisa los tensores y las guías de la correa, asegurándote de que no presenten grietas ni signos de desgaste. Mantener estos elementos en buen estado prolonga la vida útil de la correa y mejora la eficiencia del equipo.
Para reemplazar la correa, sigue la ruta mostrada en el diagrama y verifica cada paso mientras ajustas la tensión. Ajustes precisos y revisiones periódicas previenen deslizamientos y ruidos excesivos durante la operación, garantizando que tu Z950M funcione de manera confiable en cualquier tarea de corte.

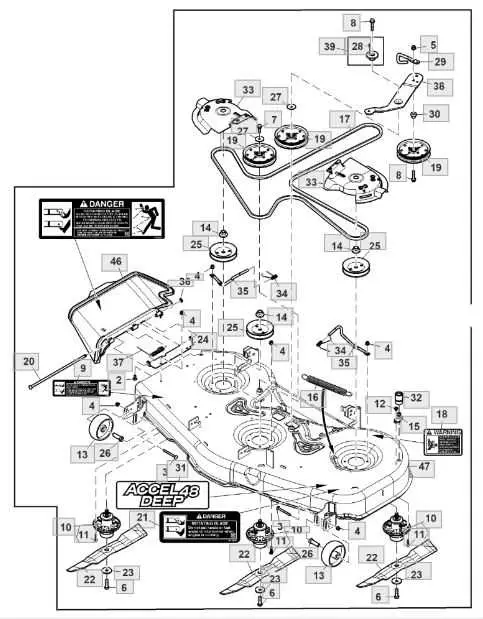

Diagrama de la correa de transmisión John Deere Z950M
Ubica la correa principal sobre la polea del motor, asegurándote de que los dientes encajen correctamente. La correa debe pasar por la polea de la transmisión y las poleas del eje, manteniendo una tensión uniforme. Evita que la correa toque bordes afilados o superficies desgastadas que puedan generar fricción innecesaria.
Para ajustar la tensión, afloja el perno del tensor y mueve la polea hasta lograr una ligera flexión de la correa de aproximadamente 1,3 cm al presionarla con la mano. Revisa que todas las poleas giren libremente antes de encender la máquina.
Inspecciona visualmente el diagrama de la correa antes de instalarla, comparando la ruta con el esquema oficial de John Deere Z950M. Asegúrate de que cada giro y cada polea coincidan, evitando cruces o torsiones que puedan reducir la vida útil de la correa.
Cambia la correa si notas desgaste, grietas o estiramiento excesivo. Mantén las poleas limpias y lubricadas según las indicaciones del fabricante para prolongar el funcionamiento y prevenir daños en la transmisión.
Ubicación exacta de la correa de transmisión en el Z950M
Coloque la correa de transmisión alrededor de la polea del motor y asegúrese de que se asiente correctamente en la ranura de la polea tensora. La correa pasa por la polea intermedia y se conecta directamente a la transmisión del eje trasero, siguiendo la trayectoria marcada en el diagrama oficial de John Deere.
Para instalarla, afloje la palanca de tensión y deslice la correa sobre todas las poleas sin torcerla. Verifique que la correa esté alineada con los bordes de cada polea y que la tensión sea uniforme a lo largo de todo el recorrido. Esto evita desgaste prematuro y asegura un funcionamiento estable del Z950M.
Revise periódicamente el estado de la correa, buscando grietas, deshilachados o signos de deslizamiento. Reemplace la correa inmediatamente si detecta algún daño visible, ya que una correa comprometida puede afectar la transmisión y reducir la eficiencia del cortacésped.
Durante el mantenimiento, utilice guantes y herramientas adecuadas para evitar lesiones y facilite la manipulación de la correa al instalarla o retirarla. Mantenga limpia la zona alrededor de las poleas para prevenir acumulación de hierba o residuos que puedan interferir con la correa de transmisión.
Pasos para retirar y reemplazar la correa de transmisión
Afloja primero el tensador de la correa utilizando la llave adecuada para liberar la tensión. Esto permite retirar la correa sin forzar los componentes.
Identifica la ruta de la correa siguiendo el diagrama del Z950M. Verifica que cada polea esté alineada y limpia antes de continuar.
Retira la correa vieja con cuidado, asegurándote de no dañar los bordes de las poleas ni los cojinetes del sistema de transmisión.
Coloca la nueva correa siguiendo la misma trayectoria del diagrama. Asegúrate de que las ranuras encajen correctamente en cada polea y que no haya torceduras.
Aprieta el tensador gradualmente hasta que la correa presente la tensión recomendada por el fabricante, evitando que quede demasiado floja o excesivamente ajustada.
Gira manualmente las poleas varias vueltas para confirmar que la correa se asienta correctamente y que el movimiento es uniforme.
Revisa visualmente la alineación de todas las poleas y la tensión final. Ajusta si es necesario antes de poner la máquina en funcionamiento.
Identificación de componentes relacionados con la correa de transmisión
Ubica la correa de transmisión principal de tu John Deere Z950M entre el motor y las poleas de los sistemas hidráulico y de corte. Verifica que la correa esté correctamente asentada en cada polea antes de cualquier ajuste.
Examina estos componentes clave:
- Polea del cigüeñal: Conecta directamente con el motor y transmite movimiento a la correa. Comprueba desgaste o grietas en su superficie.
- Poleas del sistema de corte: Localizadas cerca de las cuchillas, permiten que la correa active el corte. Asegúrate de que giren libremente y sin juego excesivo.
- Tensores: Mantienen la correa con la tensión correcta. Revisa resortes y tornillos de ajuste para evitar deslizamientos.
- Rodillos guía: Dirigen la correa a lo largo de su recorrido. Limpia residuos y verifica alineación para evitar desgaste prematuro.
Para identificar cada componente correctamente, sigue estos pasos:
- Apaga el motor y retira la cubierta protectora de la correa.
- Localiza la correa principal y traza su recorrido desde el motor hasta cada polea.
- Marca con cinta adhesiva temporal la posición de cada polea antes de desmontar cualquier pieza.
- Inspecciona visualmente tensión, desgaste y alineación de cada elemento.
- Reemplaza cualquier componente que presente fisuras, grietas o deformaciones.
Mantén un registro de las posiciones y estados de los componentes. Esto facilita el montaje correcto y prolonga la vida útil de la correa y el sistema de transmisión.
