Consulta el diagrama de piezas del John Deere Z930R antes de realizar cualquier mantenimiento o reparación. Identificar visualmente cada componente, desde el motor hasta el sistema de corte, facilita la selección correcta de repuestos y evita errores costosos.
El sistema hidráulico del Z930R requiere atención especial: revisa las conexiones, bombas y mangueras según el diagrama para mantener la presión adecuada y garantizar un rendimiento constante. Tener a mano la referencia exacta de cada pieza acelera las reparaciones y reduce el tiempo de inactividad.
Los componentes del chasis y del sistema de corte se representan claramente en el diagrama. Esto permite comparar piezas desgastadas con las originales y verificar compatibilidad antes de comprar recambios, asegurando un ajuste perfecto y un funcionamiento seguro.
El motor y la transmisión están detallados con números de parte específicos. Consultar estos números facilita la compra de filtros, correas y juntas exactas, evitando confusiones con piezas genéricas que podrían afectar el rendimiento del equipo.
Utilizar el diagrama como guía de referencia mejora la organización durante cualquier intervención. Ordenar los repuestos según su ubicación y función ahorra tiempo y reduce errores durante el montaje, garantizando que cada componente vuelva a su lugar correcto sin complicaciones.
Diagrama de piezas John Deere Z930R
Consulta el diagrama de piezas del John Deere Z930R para identificar rápidamente componentes y facilitar reparaciones o mantenimiento. Cada sección del cortacésped está numerada y vinculada a su pieza correspondiente, lo que simplifica la sustitución de partes específicas.
- Motor y sistema de transmisión: incluye el motor diésel, el sistema de transmisión hidrostática, filtros de aceite y correas. Revisa las conexiones hidráulicas y el nivel de aceite según los números indicados en el diagrama.
- Corte y cuchillas: el diagrama detalla el conjunto de las cuchillas, el eje de corte, los rodillos y los soportes. Cada pieza tiene un código que permite solicitar repuestos exactos.
- Sistema de dirección y frenos: localiza las palancas de control, el eje de dirección y los frenos. El diagrama muestra cómo desmontar y volver a montar estos componentes sin interferir con otros sistemas.
- Chasis y carrocería: identifica paneles, protectores y soportes del asiento. La numeración ayuda a encontrar tornillos, tuercas y piezas pequeñas que a menudo se pierden durante el mantenimiento.
- Sistema eléctrico: incluye baterías, fusibles, cableado y conectores. El diagrama permite seguir el recorrido de la corriente para detectar fallos o conexiones incorrectas.
Usar el diagrama al realizar revisiones reduce errores al reemplazar piezas y asegura que cada componente quede correctamente instalado. Mantén el diagrama accesible durante intervenciones mecánicas y marca las piezas que ya fueron verificadas para optimizar el trabajo.
Para pedidos de repuestos, verifica los códigos exactos que aparecen en el diagrama. Esto evita compatibilidades incorrectas y garantiza que cada pieza encaje con precisión en tu Z930R.
Al preparar el mantenimiento, sigue el orden indicado en el diagrama: primero motor y transmisión, luego cuchillas, dirección y frenos, chasis y finalmente sistema eléctrico. Esta secuencia minimiza riesgos y facilita la inspección de todas las partes.
Identificación de componentes principales del cortacésped Z930R
Localiza el motor diésel V-twin de 25 hp al frente del cortacésped; controla la potencia y la tracción. Revisa el radiador adyacente para asegurar una refrigeración adecuada y evita sobrecalentamientos durante el uso continuo.
El sistema de corte incluye tres plataformas de corte de 152 cm con cuchillas de acero endurecido. Inspecciona los ejes de transmisión y los acoplamientos para garantizar que giren libremente y mantengan la alineación correcta de las cuchillas.
Identifica el sistema hidráulico principal, que conecta la bomba de doble acción a los motores de las ruedas traseras y a los cilindros de elevación de las plataformas. Mantén los niveles de aceite y verifica que no existan fugas visibles en mangueras y válvulas.

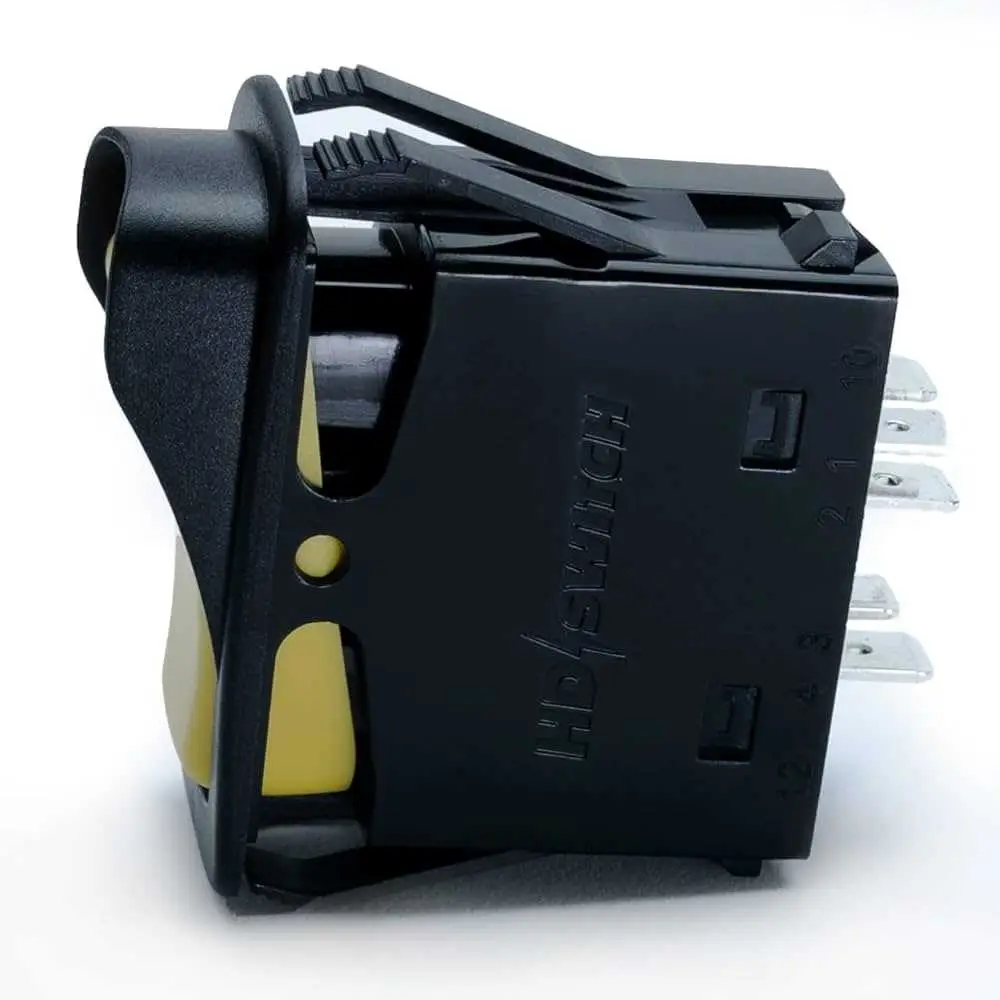

El panel de control, ubicado junto al asiento, integra el acelerador, la palanca de altura de corte y los interruptores de seguridad. Confirma que todos los indicadores funcionen y que las palancas se muevan sin resistencia.
El chasis de acero reforzado sostiene todos los componentes y proporciona estabilidad en pendientes. Revisa los puntos de anclaje, los pernos y los soportes para detectar desgaste o aflojamiento.
Los sistemas de transmisión de tracción, con ruedas motrices traseras y dirección hidrostática, permiten maniobrar con precisión. Lubrica los puntos de pivote y verifica el estado de los neumáticos para mantener un contacto óptimo con el terreno.
El tanque de combustible de 38 litros y el filtro de aire de doble etapa se ubican a la derecha del asiento. Mantén el filtro limpio y llena el tanque con combustible diésel recomendado para garantizar un funcionamiento constante del motor.
Ubicación y conexión de piezas hidráulicas y mecánicas
Identifica el depósito hidráulico situado en la parte trasera del chasis, junto al motor, y verifica que las mangueras principales estén conectadas firmemente a la bomba hidráulica. La bomba se encuentra a la derecha del motor, con su eje alineado directamente con la polea de transmisión. Asegura que las válvulas de control estén orientadas hacia el operador para facilitar ajustes y mantenimiento.
Los cilindros hidráulicos de elevación del cortacésped se localizan a ambos lados del marco, conectados mediante pernos y pasadores que permiten un movimiento libre sin fricción. Inspecciona las conexiones de mangueras entre el colector hidráulico y los cilindros, evitando torceduras y puntos de desgaste que puedan generar fugas.
El sistema mecánico de transmisión incluye el eje de la hélice principal y los engranajes planetarios dentro del puente trasero. Confirma que todos los engranajes estén lubricados y que los ejes secundarios estén correctamente alineados con los soportes. Los tensores de correa deben ajustarse según las marcas de fábrica para mantener la tensión óptima y prevenir deslizamientos.
Para los componentes de dirección, localiza el cilindro de dirección hidráulico frente al eje delantero y conecta los brazos de dirección a las ruedas mediante pasadores de seguridad. Las mangueras que alimentan este cilindro deben seguir las guías del chasis y no cruzar partes móviles. Cada unión hidráulica debe inspeccionarse con frecuencia para garantizar un flujo constante y presión adecuada.
Verifica que los acoplamientos rápidos estén bien cerrados y que las abrazaderas mantengan las mangueras firmes sin estrangularlas. Mantén visible el recorrido de cada línea hidráulica, desde la bomba hasta los cilindros y válvulas, para identificar posibles interferencias con otros componentes mecánicos y facilitar intervenciones futuras.
Guía para reemplazo y mantenimiento de repuestos específicos
Reemplaza el filtro de aceite del John Deere Z930R cada 100 horas de uso para mantener la presión óptima del motor. Afloja la tapa con una llave de filtro de 75 mm, desecha el filtro usado y lubrica la junta del nuevo con aceite limpio antes de instalarlo.
Cambia las cuchillas de corte cuando notes desgaste superior a 3 mm en el filo. Utiliza guantes resistentes y una llave dinamométrica para ajustar los tornillos a 45 Nm. Verifica que la cuchilla gire libremente y sin vibraciones después de la instalación.
Inspecciona las correas de transmisión cada 50 horas de operación. Reemplaza cualquier correa que presente grietas o desgaste irregular. Ajusta la tensión siguiendo la tabla de torque específica del manual, asegurando que la correa tenga un rebote de 10 mm aproximadamente al presionarla en el centro.
Lubrica los rodamientos de las ruedas delanteras con grasa de litio NLGI 2 cada 25 horas de uso. Aplica la grasa hasta que salga ligeramente por los sellos, evitando exceso que pueda atraer suciedad. Comprueba que las ruedas giren suavemente sin ruido ni resistencia.
Verifica los niveles de fluido hidráulico antes de cada jornada de corte. Usa fluido JD Hy-Gard, llenando hasta la marca indicada en el tanque. Evita sobrellenar y limpia cualquier derrame inmediatamente para prevenir corrosión en componentes cercanos.
Revisa el sistema eléctrico conectando una lámpara de prueba a los terminales de la batería antes de cada inicio. Ajusta y limpia los contactos oxidados con un cepillo de cerdas metálicas y aplica grasa dieléctrica ligera para mejorar la conducción y prevenir fallos intermitentes.
Almacena los repuestos pequeños, como fusibles y tornillería específica, en cajas etiquetadas por sección del cortacésped. Esto permite reemplazos rápidos y evita la confusión entre componentes similares, manteniendo el equipo operativo sin interrupciones prolongadas.
