Para reemplazar o reparar la correa de transmisión del modelo John Deere Z930M 60, es importante seguir una serie de pasos específicos. Este diagrama proporciona una guía clara para entender cómo se conecta la correa de transmisión y qué pasos seguir para asegurarse de que funcione correctamente.
Primero, asegúrese de tener las herramientas necesarias, como llaves y un destornillador adecuado, para facilitar el proceso. Identifique la ubicación de la correa de transmisión utilizando el diagrama, que le ayudará a ver cómo está instalada y qué elementos necesitan ser ajustados o reemplazados. Si la correa está desgastada o rota, es crucial cambiarla por una pieza compatible para evitar daños mayores en la máquina.
Revisar el diagrama le permitirá identificar los puntos críticos que podrían afectar el rendimiento de la máquina. Preste especial atención a la tensión de la correa, ya que una correa demasiado floja o demasiado apretada puede afectar la eficiencia del motor y otros componentes importantes. Después de instalar la nueva correa, revise cuidadosamente cada conexión para asegurarse de que todo esté bien colocado antes de poner en marcha la máquina.
Siguiendo este diagrama y las recomendaciones, podrá mantener el rendimiento de su John Deere Z930M 60 y evitar problemas comunes relacionados con la correa de transmisión.

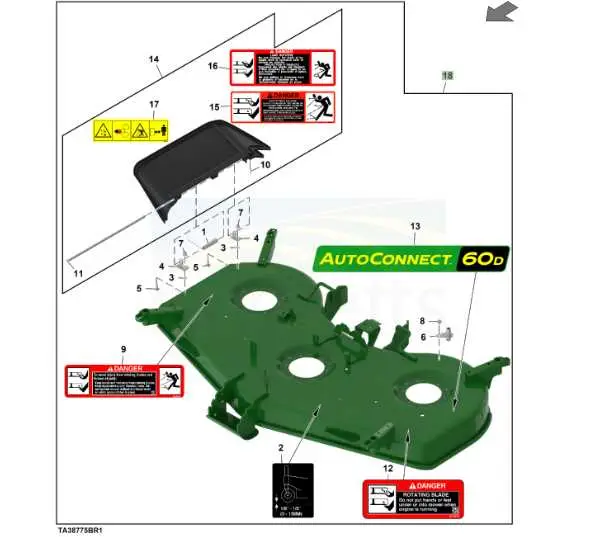

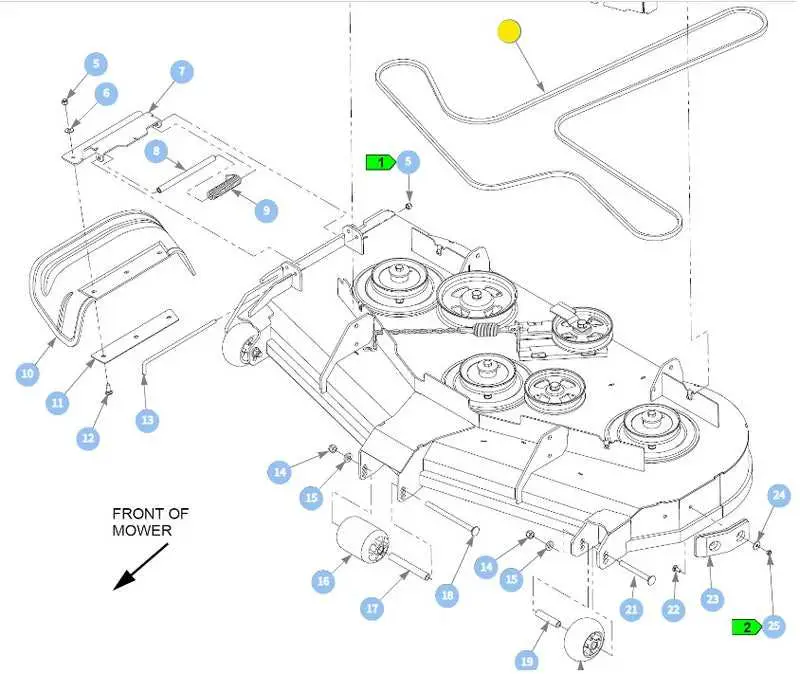

Diagrama de correa de transmisión John Deere Z930M 60
El diagrama de la correa de transmisión del modelo John Deere Z930M 60 es una herramienta fundamental para garantizar el funcionamiento óptimo del sistema de corte. Este diagrama muestra la disposición exacta de las correas que conectan el motor con las cuchillas, permitiendo una transferencia de potencia eficiente.
Para sustituir la correa, comienza por revisar el diagrama para identificar las rutas y tensores. Asegúrate de que la correa esté correctamente alineada antes de proceder con el reemplazo. Previo a la instalación, inspecciona el estado de las poleas y los tensores, ya que cualquier desgaste puede afectar el rendimiento de la correa.
El diagrama también te ayudará a ajustar la tensión de la correa de manera adecuada, evitando el deslizamiento o la rotura prematura. Asegúrate de seguir las recomendaciones del fabricante para la tensión, ya que una correa demasiado ajustada o demasiado floja puede comprometer el funcionamiento del sistema.
Si necesitas realizar un diagnóstico de fallos, el diagrama te permitirá verificar las conexiones de la correa y determinar si alguna parte está dañada o fuera de lugar. Reemplazar la correa de manera oportuna mejora la eficiencia y previene daños adicionales al motor o al sistema de transmisión.
Cómo interpretar el diagrama de la correa de transmisión Z930M 60
Para interpretar correctamente el diagrama de la correa de transmisión Z930M 60, es clave identificar las partes principales del sistema y su disposición. Cada componente del diagrama está diseñado para mostrar cómo debe colocarse la correa para garantizar un rendimiento adecuado de la máquina.
Primero, observa las flechas que indican la dirección en que debe colocarse la correa. Estas son fundamentales para asegurar que no se instale de manera incorrecta. Las flechas pueden aparecer cerca de los puntos de tensión o en las curvas que la correa debe seguir.
- Identificación de los tensores: Los tensores juegan un papel crucial en mantener la correa ajustada. En el diagrama, suelen representarse con símbolos que indican el lugar donde se aplica presión.
- Ubicación de los rodillos: Los rodillos deben estar alineados según el diagrama para evitar el desgaste prematuro de la correa. El diagrama muestra la disposición específica de los rodillos a lo largo de la trayectoria de la correa.
- Dirección de rotación: El diagrama también indica la dirección de rotación de las poleas, lo cual es necesario para entender cómo la correa interactúa con el motor y las cuchillas.
Es importante verificar cada componente en el diagrama antes de iniciar el reemplazo de la correa. Esto ayuda a prevenir errores comunes, como una correa demasiado tensa o floja, que podría dañar tanto la correa como otros elementos del sistema.
Finalmente, consulta las referencias numéricas del diagrama, que corresponden a las partes de la máquina, para garantizar que todo esté correctamente alineado y ajustado según las especificaciones del fabricante.
Pasos para reemplazar la correa de transmisión en el modelo Z930M 60
Primero, asegúrate de apagar el motor y desconectar la batería para evitar accidentes durante el proceso.
Levanta el capó de la máquina y localiza la correa de transmisión. Observa el diagrama para comprender su recorrido y las partes involucradas en su instalación.
Usando una llave adecuada, afloja los tensores de la correa. Este paso es necesario para liberar la tensión de la correa y facilitar su extracción.
Retira la correa vieja con cuidado, evitando que se dañe otras piezas cercanas. Asegúrate de recordar cómo estaba colocada para facilitar la instalación de la nueva correa.
Coloca la nueva correa en el mismo recorrido, siguiendo el diagrama. Asegúrate de que esté correctamente posicionada en todos los rodillos y poleas.
Vuelve a ajustar los tensores de la correa para garantizar que quede bien tensa. Verifica que la correa no se deslice ni se mueva en su lugar.
Conecta la batería nuevamente, baja el capó y realiza una prueba para asegurarte de que la correa esté funcionando correctamente.
Si escuchas ruidos extraños o notas alguna irregularidad, revisa nuevamente la instalación o consulta el manual para asegurarte de que la correa está instalada correctamente.
Solución de problemas comunes con la correa de transmisión Z930M 60
Correa floja o desalineada: Verifica que la correa esté correctamente tensada y alineada. Si la correa está floja, ajusta la tensión utilizando el tensor de la máquina. Una correa floja puede provocar ruidos y pérdida de potencia.
Desgaste prematuro de la correa: Inspecciona la correa en busca de signos de desgaste, grietas o daños. Si la correa muestra signos de deterioro, reemplázala inmediatamente. El desgaste prematuro puede ser causado por una tensión incorrecta o el uso prolongado sin mantenimiento adecuado.
Ruido excesivo durante el funcionamiento: Si la correa genera ruidos excesivos, puede estar fuera de alineación o haber perdido su capacidad de agarre. Verifica si las poleas están en buen estado y asegúrate de que no haya obstrucciones que interfieran con el movimiento de la correa.
Correa que se sale de las poleas: Si la correa se sale de las poleas con frecuencia, revisa la alineación de las poleas y ajusta su posición si es necesario. Asegúrate de que las poleas no estén dañadas ni desgastadas. Reemplaza las poleas si están defectuosas.
Exceso de fricción o sobrecalentamiento: La fricción excesiva puede dañar tanto la correa como las poleas. Revisa que las poleas estén lubricadas adecuadamente y que no haya objetos extraños que causen resistencia adicional en el sistema de transmisión.
