Para realizar el mantenimiento o reparación del modelo John Deere Z930, contar con un diagrama de cableado detallado es fundamental. Este diagrama te permitirá identificar la disposición y conexión de cada componente eléctrico en la máquina, facilitando la solución de problemas y la instalación de nuevos elementos.
El diagrama de cableado Z930 incluye información precisa sobre el sistema eléctrico, las conexiones de la batería, el motor, los interruptores y los sistemas de seguridad. Además, puedes identificar el tipo de fusibles y relés, lo que te ayudará a realizar reparaciones rápidas y eficaces en caso de fallos eléctricos.
Al seguir este diagrama, asegúrate de verificar las conexiones antes de realizar cualquier intervención. Los diagramas específicos de John Deere son una herramienta confiable para garantizar que los componentes del sistema eléctrico estén conectados de manera adecuada y segura.

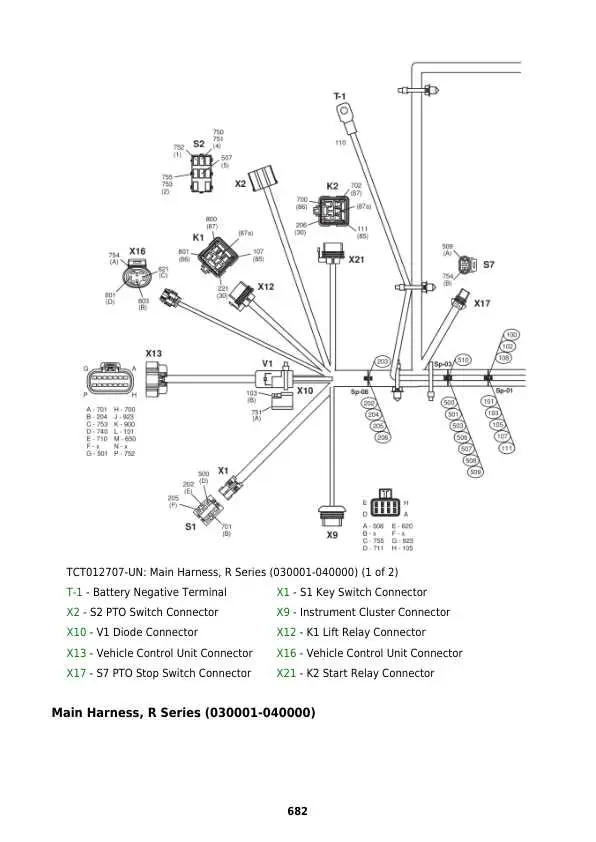

Diagrama de cableado John Deere Z930
Para solucionar problemas eléctricos en el John Deere Z930, es fundamental comprender el diagrama de cableado. Este diagrama muestra la conexión de los componentes eléctricos y facilita el diagnóstico y reparación de fallas.
La batería del Z930 alimenta el sistema eléctrico. Asegúrate de que los cables de la batería estén bien conectados y que no haya corrosión en los terminales. Si la máquina no arranca, verifica que la corriente llegue correctamente al motor de arranque. Usa un multímetro para medir la salida de voltaje.
Los interruptores y relés juegan un papel crucial en el control del sistema eléctrico. Revisa los interruptores de encendido y los relés de la bomba hidráulica para asegurar su correcto funcionamiento. Si encuentras que alguno está defectuoso, reemplázalo para evitar interrupciones en el funcionamiento de la máquina.
- Motor de arranque: Verifica que los cables estén bien conectados y sin daños. El cable positivo debe estar conectado al terminal del motor de arranque.
- Alternador: Comprueba que el alternador esté generando la suficiente corriente. El diagrama de cableado indica cómo conectar el alternador a la batería y el sistema de carga.
- Luces y accesorios: Revisa las conexiones de las luces y otros accesorios eléctricos, ya que pueden ser una fuente común de cortocircuitos si no están correctamente conectados.
Si el motor no recibe la señal adecuada del sistema de encendido, el motor no arrancará. Inspecciona el cableado que conecta la llave de encendido con el sistema de arranque para descartar posibles cortocircuitos o conexiones flojas.
Para realizar una reparación efectiva, sigue paso a paso el diagrama de cableado y asegúrate de reemplazar los componentes defectuosos utilizando las piezas originales recomendadas por el fabricante.
Ubicación de los componentes principales en el diagrama de cableado
En el diagrama de cableado del John Deere Z930, cada componente tiene una ubicación específica que facilita su identificación y conexión correcta. Los interruptores de encendido, localizados cerca de la batería, se conectan a los cables que van hacia el motor y el sistema de arranque. Este cableado es crucial para asegurar un arranque adecuado del equipo.
Los sensores de velocidad y temperatura se encuentran en el motor y están conectados a la unidad de control. Estos sensores envían señales que permiten el monitoreo de las condiciones de funcionamiento en tiempo real. La ubicación exacta de estos componentes en el diagrama ayuda a realizar diagnósticos rápidos y precisos.
El alternador, ubicado cerca del motor, es responsable de generar electricidad para recargar la batería. En el diagrama, está conectado al sistema de distribución eléctrica que alimenta los diferentes componentes del equipo, asegurando una fuente constante de energía para su funcionamiento.
Los interruptores de seguridad y los relés de protección se encuentran en áreas clave del sistema de cableado, interrumpiendo el flujo eléctrico en caso de un mal funcionamiento. Esta protección es vital para evitar daños en los componentes y para asegurar la seguridad operativa del Z930.
Finalmente, los cables que van a los componentes de control, como los controles de la palanca y los botones del operador, están distribuidos de manera que permitan un acceso fácil para su mantenimiento o reemplazo. En el diagrama, se identifican con claridad, lo que facilita la reparación o reemplazo de cualquier componente sin afectar a otras partes del sistema.
Conexión de la batería y sistema eléctrico del Z930
La batería del John Deere Z930 se conecta al sistema eléctrico mediante dos cables principales: uno positivo (+) y uno negativo (-). Asegúrate de que los terminales de la batería estén firmemente conectados para evitar fallos eléctricos.
El cable positivo debe conectarse al terminal marcado con el símbolo (+) y al interruptor principal de encendido. El cable negativo se conecta al chasis de la máquina para asegurar una conexión a tierra adecuada.
Revisa el estado de los cables periódicamente, asegurándote de que no estén desgastados ni corroídos. La corrosión en los terminales de la batería puede generar fallos en el encendido y otros problemas eléctricos.
Para mejorar la durabilidad del sistema eléctrico, asegúrate de que las conexiones estén limpias y libres de humedad. La acumulación de suciedad o residuos puede afectar el flujo de corriente.
Además, revisa que el sistema de fusibles esté en buen estado. Los fusibles protegen el sistema eléctrico de sobrecargas y cortocircuitos, y deben reemplazarse si están quemados.
Solución de problemas comunes en el cableado del John Deere Z930
Verifica la conexión de la batería. Si el motor no arranca, es probable que los cables de la batería estén flojos o corroídos. Asegúrate de que los terminales estén bien ajustados y limpios. Si los cables están dañados, reemplázalos inmediatamente.
Revisa el fusible principal. Si los componentes eléctricos no funcionan correctamente, un fusible quemado puede ser la causa. Ubica el panel de fusibles y verifica el estado de cada uno. Si encuentras un fusible roto, reemplázalo con uno de la misma capacidad.
Inspecciona los cables del motor. Si observas cables desgastados o expuestos, podrían causar un cortocircuito. Aísla los cables dañados con cinta aislante o, si es necesario, reemplázalos por nuevos.
Examina el interruptor de encendido. Si el sistema eléctrico no responde cuando se gira la llave, el interruptor de encendido podría estar defectuoso. Verifica la conexión y sustitúyelo si es necesario.
Revisa los sensores y conexiones del sistema de encendido. Un sensor defectuoso puede interrumpir el flujo de corriente. Si tienes problemas con el encendido, asegúrate de que todos los sensores estén conectados correctamente y funcionando adecuadamente.
Comprueba la conexión de los cables de tierra. Si el tractor presenta fallos intermitentes, puede ser por una mala conexión a tierra. Verifica que todos los cables de tierra estén bien conectados y sin corrosión.
Si no puedes identificar el problema, consulta el manual de cableado específico del John Deere Z930 para una guía más detallada de cada componente eléctrico.
