El John Deere Z915E es una de las segadoras más confiables para trabajo pesado en céspedes comerciales y residenciales. Un aspecto clave para asegurar su buen funcionamiento es entender cómo se distribuye el sistema de corte, representado en su diagrama de deck. Este diagrama no solo ayuda a identificar componentes cruciales, sino que también facilita el proceso de mantenimiento y ajuste del deck, lo que asegura un rendimiento óptimo durante cada uso.
El diagrama del deck de la Z915E incluye detalles específicos sobre la colocación de las cuchillas, el sistema de accionamiento y las correas, lo cual es fundamental para su reparación o reemplazo. La visualización clara de estas partes permite a los técnicos o propietarios realizar ajustes sin complicaciones, garantizando que el deck se mantenga alineado y eficiente, minimizando el desgaste excesivo.
Si eres dueño de un Z915E, es recomendable revisar el diagrama del deck antes de realizar cualquier tipo de mantenimiento. Esto no solo simplifica las tareas de reparación, sino que también puede prevenir fallas inesperadas al identificar posibles puntos de desgaste o daño en el sistema de corte. Tener acceso a esta información en el momento adecuado asegura que tu equipo continúe trabajando al máximo rendimiento.

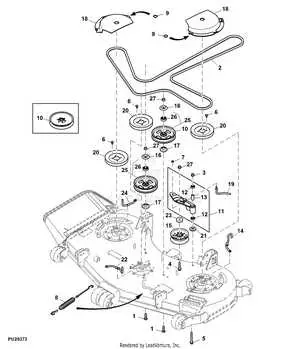

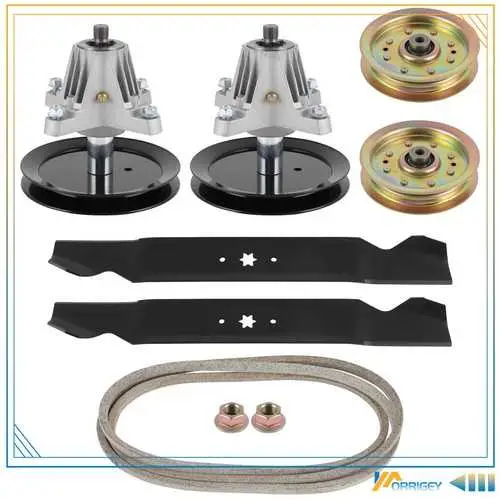

Diagrama del Deck de la John Deere Z915E
Para reparar o mantener el deck de la John Deere Z915E, es clave entender su diagrama. Comienza inspeccionando la conexión entre el motor y las poleas del deck, que es donde se transmite la potencia para cortar el césped. Asegúrate de que las correas estén bien tensadas y en buen estado, ya que cualquier desgaste afectará la eficiencia de corte.
El sistema de suspensión del deck debe estar equilibrado. Revisa los amortiguadores y los pivotes, que permiten el ajuste de la altura de corte. Si notas que el deck se inclina de manera desigual, verifica las piezas de soporte y ajusta los pernos según las especificaciones del fabricante.
Presta especial atención a las cuchillas. El diagrama del deck de la Z915E muestra cómo se fijan las cuchillas a los ejes del motor. Asegúrate de que estén bien alineadas y sin daños, ya que cuchillas desalineadas pueden generar un corte irregular o incluso dañar el deck.
En el lado trasero del deck, verifica que los rodillos de soporte estén en su lugar. Estos ayudan a evitar que el deck toque el suelo y permiten un corte más limpio. Si los rodillos están desgastados, reemplázalos rápidamente para evitar daños en el sistema de corte.
Por último, no olvides revisar el sistema de control de altura. Este sistema incluye varios componentes móviles que deben ser lubricados y ajustados regularmente. Un mantenimiento adecuado de estos elementos garantizará que el deck funcione con la máxima precisión.
Cómo interpretar el diagrama de conexión del deck de la Z915E
El diagrama de conexión del deck de la Z915E muestra cómo se distribuyen los componentes principales del sistema de corte. Al observarlo, es clave identificar los diferentes cables y conexiones que afectan la funcionalidad del deck.
- Motor de corte: En el diagrama, se representa cómo el motor de corte se conecta a los cables de energía. Asegúrate de que los cables estén correctamente asignados a los terminales del motor para evitar cortocircuitos.
- Interruptor de seguridad: Este interruptor se indica con una línea conectada al sistema de apagado de emergencia. Verifica que todas las conexiones sean firmes y estén libres de corrosión para un funcionamiento seguro.
- Válvula de control hidráulico: La válvula controla el movimiento del deck. En el diagrama, observa cómo se conecta al sistema hidráulico, garantizando que las mangueras estén bien conectadas a las entradas y salidas indicadas.
- Relé de protección: Este componente aparece en el diagrama con su respectiva conexión a los circuitos de protección. Si el relé no se conecta correctamente, podría ocasionar fallos en el sistema eléctrico del deck.
Es fundamental seguir cada paso detallado en el diagrama para asegurar que las conexiones sean correctas y el sistema de corte funcione adecuadamente. Asegúrate de comprobar cada componente en el diagrama y su relación con los otros para evitar errores comunes en el ensamblaje.
Procedimiento para revisar el sistema de transmisión del deck según el diagrama
Revisa el sistema de transmisión del deck observando primero el diagrama proporcionado. Asegúrate de que todos los componentes estén correctamente alineados. Comienza verificando los acoplamientos y los ejes de transmisión, confirmando que no presenten signos de desgaste o daño. Si notas cualquier irregularidad, reemplaza las piezas afectadas antes de continuar con las pruebas.
Inspecciona las correas que conectan el motor con el deck. Deben estar tensas, sin fisuras ni desgastes visibles. Ajusta la tensión de la correa según las especificaciones del fabricante si es necesario. Un exceso de holgura puede comprometer el rendimiento de la máquina.
Examina los engranajes de la transmisión. Asegúrate de que estén correctamente engrasados y libres de residuos que puedan interferir con su funcionamiento. Si escuchas ruidos inusuales durante el funcionamiento, podría ser señal de que los engranajes están desgastados o desalineados.
Revisa los cojinetes de los ejes del deck. Verifica que giren libremente sin resistencia ni ruidos extraños. Si sientes fricción o rigidez al girar, considera reemplazarlos para evitar daños adicionales en el sistema.
Verifica el estado del filtro de aire y de combustible. Si alguno de estos componentes está obstruido o sucio, afectará la eficiencia del motor y, por lo tanto, la transmisión del deck. Limpia o reemplaza según sea necesario.
Por último, realiza una prueba de funcionamiento del deck. Enciende el equipo y observa cómo responde la transmisión. Asegúrate de que el deck se mueva sin problemas, sin ruidos ni vibraciones excesivas. Si encuentras algún problema durante esta prueba, revisa de nuevo las conexiones y componentes relacionados con la transmisión.
Solución de problemas comunes del deck usando el diagrama de la Z915E
Si el deck de tu Z915E presenta problemas, sigue estos pasos para identificarlos rápidamente utilizando el diagrama del deck. Primero, revisa la transmisión. Si el motor no está impulsando correctamente, asegúrate de que las correas estén alineadas y ajustadas correctamente. Si las correas están flojas o dañadas, sustitúyelas y verifica que las poleas giren sin obstáculos.
En caso de que el deck haga ruidos extraños, revisa los rodamientos de las cuchillas. Si están desgastados o bloqueados, reemplázalos. El diagrama te ayudará a identificar rápidamente cada componente y su ubicación para facilitar el proceso.
Si el deck no corta correctamente, comprueba la altura de corte. Asegúrate de que los brazos de suspensión estén equilibrados y que las ruedas de ajuste estén a la misma altura. Los problemas de corte a menudo provienen de una configuración incorrecta o piezas desgastadas.
Si el césped se acumula en el deck, inspecciona las aberturas de ventilación. Si estas están obstruidas, límpialas para mejorar el flujo de aire. También es clave verificar que las cuchillas estén afiladas y sin daños. Un mal filo puede generar acumulación de material.
Finalmente, si experimentas vibraciones inusuales, revisa que los tornillos de las cuchillas estén bien apretados. Los tornillos sueltos pueden causar desequilibrios y daños adicionales. Usa el diagrama para verificar que cada componente esté en su lugar y ajustado correctamente.
