Reemplaza la correa del John Deere Z465 siguiendo el diagrama correcto para evitar desgaste irregular y pérdida de tracción. Un ajuste preciso garantiza que la transmisión y las cuchillas funcionen sin interrupciones. Identifica cada polea y el recorrido de la correa antes de desmontar la pieza usada.
El esquema de la correa muestra la ubicación de la polea tensora, la polea del motor y las poleas de las cuchillas. Observa la dirección de cada giro, ya que una colocación invertida reduce la vida útil de la correa y genera vibraciones. Usa guantes y asegúrate de que el motor esté apagado antes de trabajar.
Al instalar la correa nueva, verifica la tensión con el resorte de la polea tensora. Una correa demasiado floja patina bajo carga, mientras que una tensión excesiva puede dañar los rodamientos. Revisa después de las primeras horas de uso para confirmar que no haya desplazamiento ni desgaste irregular.
El diagrama no solo facilita la instalación, sino que también ayuda a detectar problemas de alineación en caso de ruidos o cortes irregulares. Mantener el recorrido correcto asegura cortes limpios, reduce la fricción y prolonga la vida útil de la máquina.

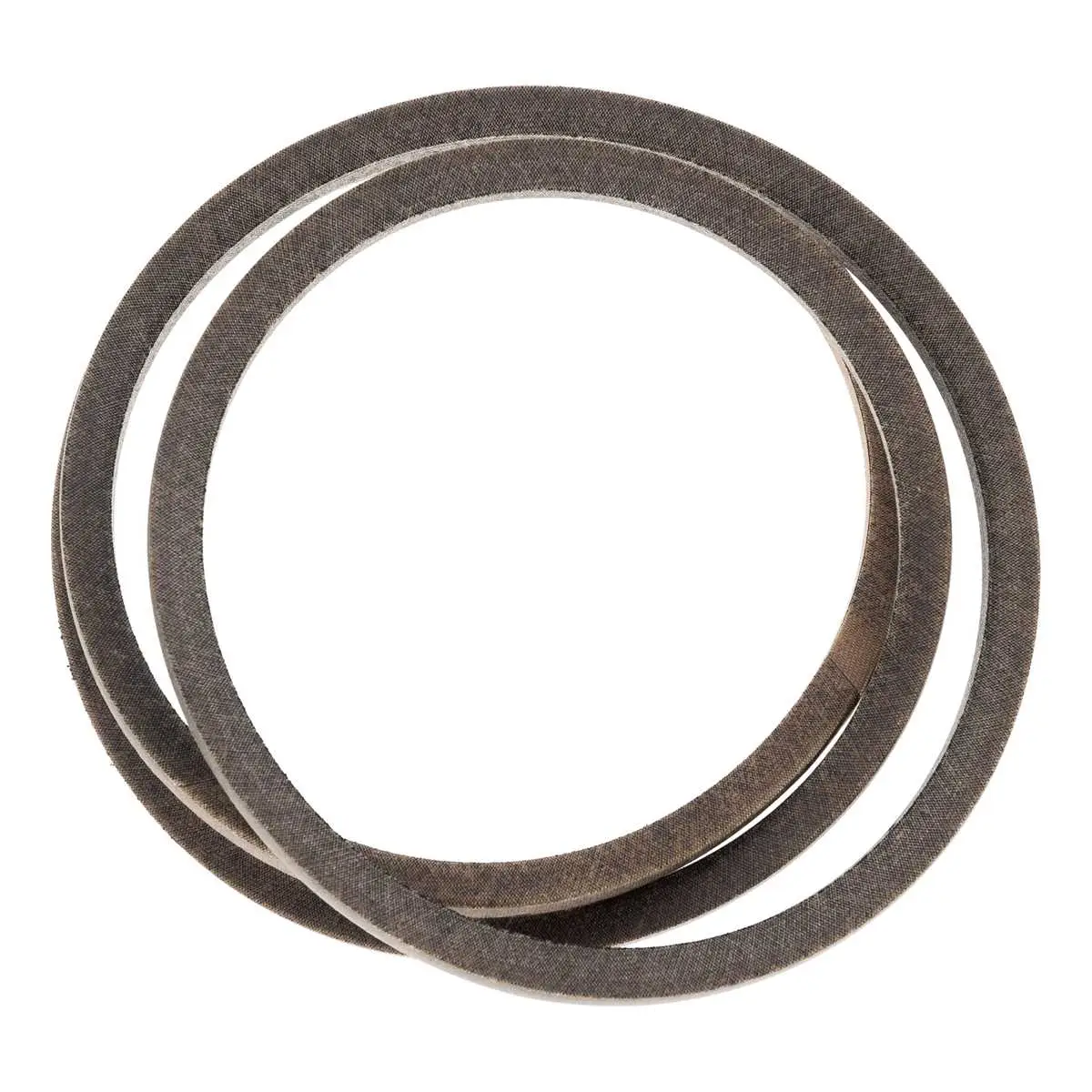

John Deere Z465 belt diagram
Verifica la ruta de la correa del John Deere Z465 siguiendo el esquema correcto para evitar desgaste prematuro y asegurar un corte uniforme. La correa debe rodear las poleas en un orden específico, manteniendo siempre la tensión adecuada.
Antes de instalar, inspecciona las poleas para comprobar que no tengan daños ni acumulación de residuos. Ajusta el resorte de tensión para garantizar que la correa permanezca firme durante el funcionamiento. Reemplaza la correa si presenta grietas, bordes deshilachados o signos de estiramiento.
| Componente | Ubicación | Función |
|---|---|---|
| Polea del motor | Parte frontal del motor | Transmite la potencia inicial a la correa |
| Polea tensora | Lado derecho del conjunto | Mantiene la tensión de la correa |
| Polea izquierda de la plataforma | Lado izquierdo de la plataforma de corte | Acciona la cuchilla izquierda |
| Polea derecha de la plataforma | Lado derecho de la plataforma de corte | Acciona la cuchilla derecha |
| Correa principal | Conectada a todas las poleas | Transmite el movimiento y la fuerza de corte |
Al reinstalar, sigue la secuencia de montaje de izquierda a derecha y comprueba que la correa esté asentada dentro de cada ranura sin torceduras. Después de encender el motor, escucha posibles ruidos y revisa la vibración para confirmar que la instalación sea correcta.
Ubicación exacta de la correa en el sistema de transmisión del Z465
Coloca la correa principal alrededor de la polea del motor ubicada en la parte frontal inferior, asegurando que se asiente de forma completa en la ranura.
Pasa la correa hacia atrás siguiendo la guía metálica que evita el roce con el chasis y dirígela hasta la polea tensora situada al costado derecho. Verifica que el resorte de la tensora mantenga la presión adecuada.
Conduce la correa hacia las dos poleas de las cuchillas en el deck, haciendo que rodee primero la izquierda y luego la derecha, siempre manteniéndola alineada con las guías plásticas de protección.
Finalmente, revisa que la correa no cruce sobre sí misma, que todas las secciones queden centradas en las ranuras y que el recorrido forme un circuito continuo desde el motor hasta las cuchillas sin holguras.
Pasos para reemplazar la correa del cortacésped Z465 con herramientas básicas
Usa una llave de tubo de 13 mm, guantes y una linterna antes de comenzar. Coloca el cortacésped en superficie plana y desconecta la bujía para evitar arranques accidentales.
- Levanta el asiento y retira la cubierta plástica que protege las poleas.
- Afloja el tornillo del resorte del tensor con la llave de tubo y libera la tensión de la correa usada.
- Saca la correa vieja de las poleas delanteras y traseras siguiendo su recorrido.
- Coloca la correa nueva en la polea del motor, asegurando que los dientes coincidan con las ranuras.
- Pasa la correa por las poleas de dirección y las poleas de las cuchillas según el diagrama original.
- Vuelve a fijar el resorte del tensor y ajusta el tornillo para mantener la tensión adecuada.
- Gira las cuchillas manualmente para comprobar que la correa se desplaza sin saltos ni fricción extraña.
- Coloca de nuevo la cubierta protectora y asegura los tornillos firmemente.
Después de cerrar todo, conecta la bujía y realiza una prueba en vacío verificando que la correa mantenga el movimiento constante sin vibraciones.
Problemas comunes con la correa del Z465 y cómo solucionarlos
Ajusta la tensión de la correa si escuchas chirridos o notas deslizamiento durante el corte. Una correa floja pierde tracción, lo que reduce la calidad del corte y puede acelerar su desgaste. Verifica que el resorte tensor esté en buen estado y que no presente deformaciones.
Revisa el alineamiento de las poleas si la correa se sale con frecuencia. Una polea torcida o con rodamientos dañados provoca que la correa se desplace. Sustituye inmediatamente las piezas con juego lateral o con bordes desgastados para evitar roturas prematuras.
Inspecciona la correa en busca de grietas, bordes deshilachados o áreas brillantes. Estos signos indican que el material ha perdido resistencia. Cambia la correa por un repuesto original John Deere Z465 para mantener la compatibilidad y prolongar la vida útil del sistema.
Limpia periódicamente la zona de las poleas y protectores, ya que la acumulación de hierba y suciedad genera fricción adicional. Mantener la trayectoria libre de restos disminuye la temperatura de trabajo y previene deformaciones en la correa.
Lubrica los rodamientos de las poleas con la frecuencia indicada en el manual. Una rotación fluida reduce la carga sobre la correa y evita que se caliente en exceso durante el corte.
