Para comprender el funcionamiento del embrague PTO en el modelo John Deere Z425, es crucial identificar los componentes clave que forman parte del sistema. Este diagrama te proporcionará una representación visual clara de las conexiones y cómo interactúan entre sí.
Primero, asegúrate de verificar las conexiones de los cables del embrague. Un mal contacto o desgaste de los cables puede causar que el sistema no funcione correctamente. Si notas que el embrague no se engancha o suena de manera anormal, revisa las conexiones y reemplaza cualquier cable dañado.
En segundo lugar, revisa la alineación del embrague. Un embrague desalineado puede generar fallos en el sistema y en el rendimiento general de la máquina. Ajusta el embrague según el diagrama para asegurar que todo esté en su lugar y funcionando como debe.
Por último, no olvides comprobar la condición de las piezas del embrague. Con el tiempo, las piezas pueden desgastarse y necesitar reemplazo. Reemplazar cualquier componente deteriorado garantizará que el sistema PTO del Z425 opere de manera eficiente y segura.

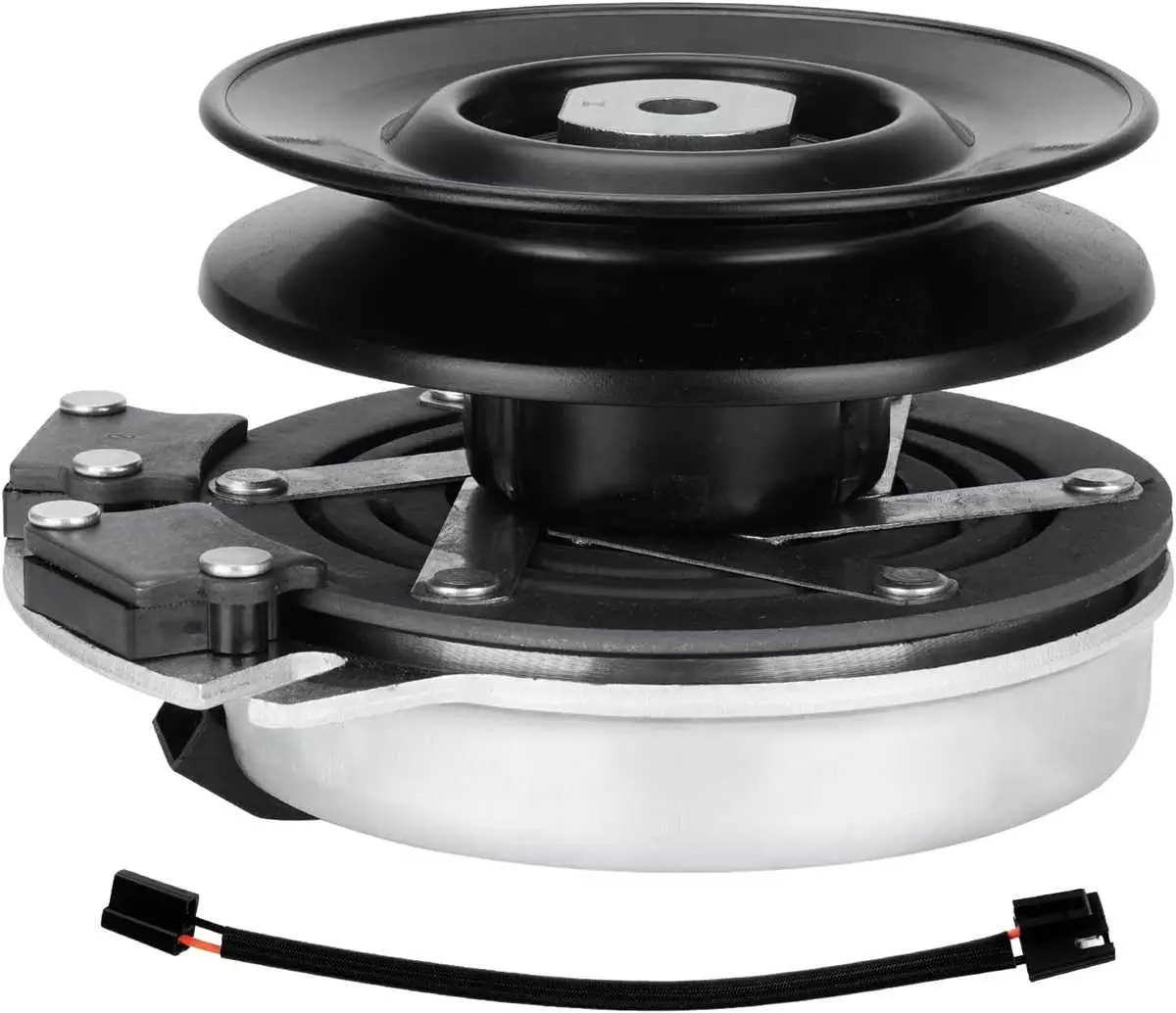

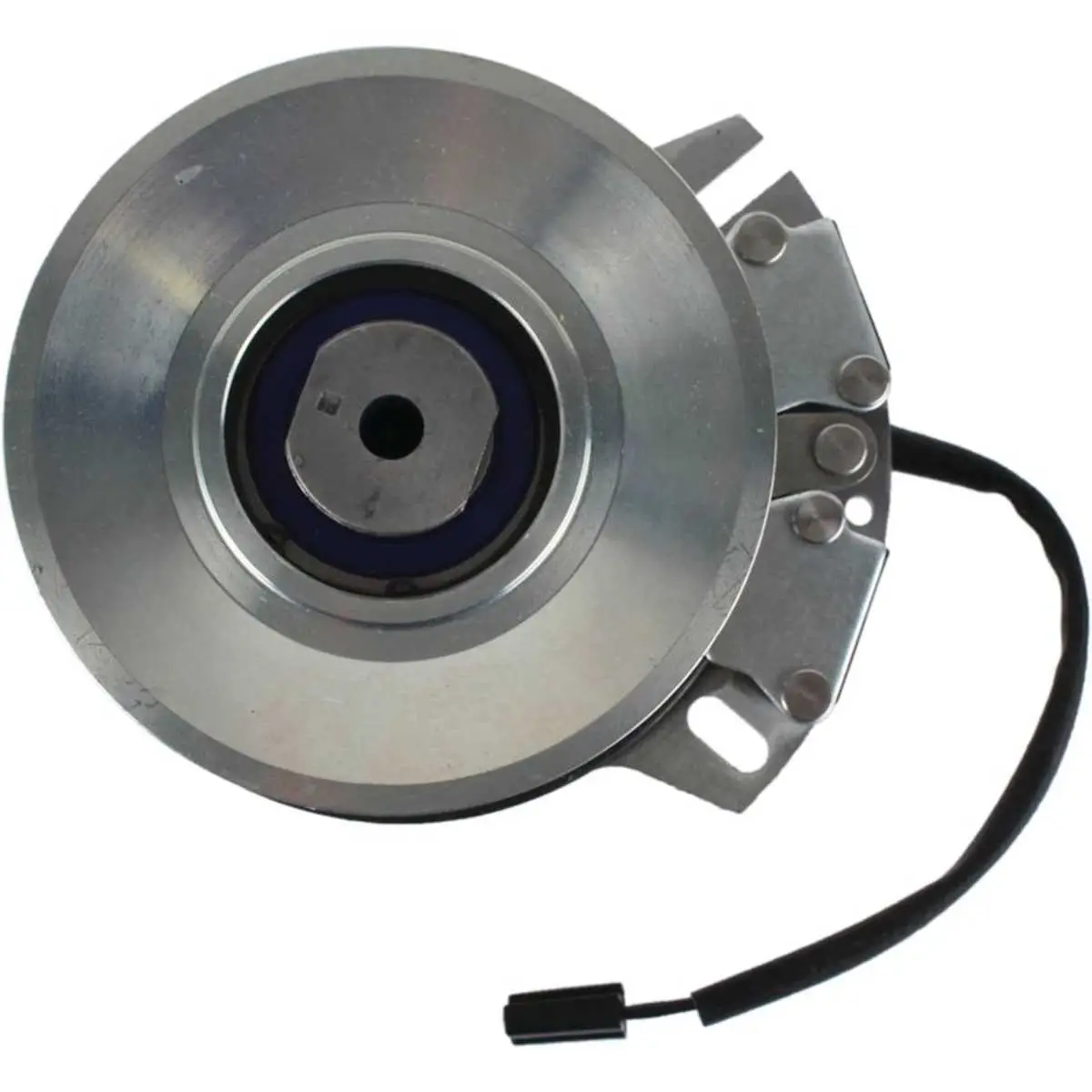

Diagrama de embrague PTO John Deere Z425
El diagrama de embrague PTO del John Deere Z425 muestra la disposición y las conexiones necesarias para el correcto funcionamiento del sistema de embrague. Asegúrate de que todos los componentes estén bien conectados y sin signos de desgaste para evitar fallos en el sistema.
- Embrague PTO: Es responsable de conectar y desconectar la transmisión de potencia entre el motor y los accesorios del cortacésped, como el sistema de cuchillas.
- Polea del embrague: Asegúrate de que la polea esté alineada correctamente y sin daños. Esta polea permite la transmisión de potencia al sistema de corte.
- Resorte de la polea: Este resorte mantiene la tensión necesaria para el funcionamiento del embrague. Si el resorte está demasiado flojo o dañado, el sistema no funcionará correctamente.
- Cable del embrague: El cable conecta el control del embrague en la cabina con el mecanismo del PTO. Un cable desgastado o roto puede impedir que el sistema se conecte o desconecte adecuadamente.
Es importante realizar inspecciones periódicas para detectar posibles desgastes o daños en cualquiera de estos componentes. Si el embrague no se desacopla correctamente, puede ser necesario ajustar el cable o reemplazar partes desgastadas.
- Pasos para revisar el sistema:
- Desconecta la batería para evitar riesgos durante la revisión.
- Inspecciona visualmente las poleas y el resorte de la polea. Asegúrate de que no haya desgaste excesivo o piezas rotas.
- Verifica que el cable del embrague no esté dañado y que funcione correctamente al activar el control en la cabina.
- Reemplaza cualquier componente que no funcione correctamente.
El mantenimiento adecuado del sistema PTO garantizará un funcionamiento suave y duradero de tu cortacésped Z425.
Cómo leer el diagrama de embrague PTO del John Deere Z425
Para entender el diagrama de embrague PTO del John Deere Z425, comienza observando los componentes clave, como el embrague, la polea del PTO y los cables de conexión. Cada pieza se encuentra representada con símbolos específicos que indican su función dentro del sistema. Asegúrate de identificar las conexiones entre estas partes para ver cómo interactúan cuando se activa el embrague.
Verifica los colores de los cables, que generalmente indican la corriente eléctrica, y los terminales a los que deben ir conectados. El diagrama proporcionará información detallada sobre las conexiones eléctricas, así como las rutas de las correas. Esta información es crucial para garantizar que el embrague PTO funcione correctamente y evitar errores durante la instalación o el reemplazo de piezas.
Presta atención a los números de referencia que acompañan a las piezas. Estos números te permiten encontrar las piezas específicas en el manual del propietario o en la tienda de repuestos de John Deere. Sigue el diagrama paso a paso para asegurarte de que todo esté alineado y conectado correctamente, lo que permitirá un funcionamiento eficiente del sistema PTO.
Identificación de componentes clave en el diagrama de embrague PTO
Para identificar correctamente los componentes clave en el diagrama de embrague PTO del John Deere Z425, enfócate en las piezas que intervienen directamente en el funcionamiento del sistema de embrague. Comienza por localizar el “disco de embrague”, que es el principal componente de fricción. Asegúrate de que el diagrama muestre claramente la relación entre el disco y el “imán de accionamiento”, que es el encargado de activar el embrague.
El siguiente paso es identificar los “resortes de presión”, los cuales mantienen la tensión necesaria para que el embrague funcione adecuadamente. Estos se encuentran generalmente alrededor del disco de embrague en el diagrama. Además, presta atención a los “soportes del embrague”, que sirven para estabilizar el sistema y prevenir daños por desalineación.
Otra parte fundamental del diagrama son los “cables de accionamiento”. Estos cables conectan el sistema del embrague con la palanca de control, permitiendo que el operador accione el embrague de manera efectiva. Verifica su posición y conexiones en el diagrama, asegurándote de que estén correctamente representados para un mantenimiento adecuado.
Por último, verifica la representación del “sistema de frenos”, que se activa al desenganchar el PTO. En algunos diagramas, este componente se encuentra a la par con el embrague, pero es crucial que puedas distinguirlo, ya que tiene una función independiente para detener el movimiento del eje.
Solución de problemas comunes relacionados con el embrague PTO en el Z425
Si el embrague PTO de tu John Deere Z425 no está funcionando correctamente, verifica si la correa está en buen estado. Las correas desgastadas o dañadas son una causa frecuente de fallos en el sistema. Reemplaza la correa si encuentras grietas o desgaste excesivo.
Comprueba la conexión eléctrica del embrague PTO. Asegúrate de que no haya cables sueltos o dañados. Si el embrague no recibe energía, el sistema no funcionará. Usa un multímetro para medir la continuidad y verificar que la corriente esté llegando correctamente.
Inspecciona el interruptor de encendido del PTO. Si el interruptor no está activado correctamente o está defectuoso, el embrague no se conectará. Asegúrate de que el interruptor esté en la posición correcta y funcione correctamente.
Si el embrague sigue sin activarse, verifica el fusible del PTO. Un fusible quemado interrumpirá el flujo de energía hacia el embrague. Si es necesario, reemplaza el fusible con uno de las mismas especificaciones.
Finalmente, si el problema persiste, revisa la alineación del embrague. Un desajuste en la alineación puede impedir que el embrague se acople de manera adecuada. Ajusta la posición del embrague siguiendo las instrucciones del manual del Z425.
