Para mantener la cortadora John Deere Z425 48 funcionando sin problemas, sigue el diagrama de la correa cuidadosamente. La correa de transmisión principal conecta el motor con la plataforma de corte y la transmisión, asegurando un movimiento uniforme de las cuchillas y las ruedas.
Observa que la correa debe colocarse correctamente alrededor de las poleas: la polea del motor impulsa la correa hacia la polea de la transmisión, mientras que las poleas de las cuchillas requieren tensión precisa para evitar deslizamientos o desgaste prematuro. Revisa el diagrama para identificar cada polea y guía de la correa antes de realizar cualquier ajuste.
Durante la instalación, mantiene la correa alineada con las ranuras de las poleas y evita torsiones. Utiliza la tensión recomendada por el fabricante para prolongar la vida útil de la correa y garantizar un corte uniforme. Consulta el diagrama cada vez que retires la correa para limpieza o reemplazo.
Revisar periódicamente la correa y las poleas según el diagrama previene fallos mecánicos y reduce el riesgo de interrupciones durante el corte. La referencia visual del diagrama facilita identificar piezas desgastadas y ajustar correctamente la tensión de la correa sin necesidad de herramientas complejas.
John Deere Z425 48 Belt Diagram

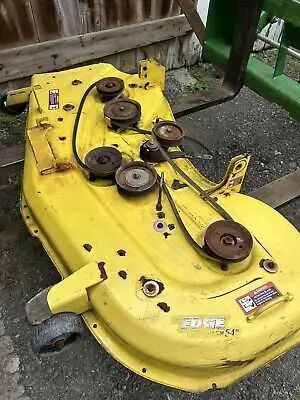

Consulta el diagrama de la correa de 48 pulgadas del John Deere Z425 para identificar rápidamente la ruta correcta de instalación y los componentes asociados. La correa principal conecta el motor, el eje de transmisión y las poleas del deck de corte, garantizando un funcionamiento uniforme de la máquina.
La siguiente tabla muestra cada elemento clave y su función dentro del sistema de transmisión de la correa:
| Componente | Descripción | Posición |
|---|---|---|
| Polea del motor | Transfiere la potencia del motor a la correa principal | Frontal del chasis, junto al motor |
| Polea de la transmisión | Recibe la potencia de la correa para mover las ruedas | Cerca del eje trasero, conectada a la transmisión |
| Polea tensora | Mantiene la tensión adecuada de la correa para evitar deslizamientos | Entre motor y polea del deck |
| Polea del deck | Acciona las cuchillas de corte mediante la correa | Debajo del asiento, conectada al deck de 48 pulgadas |
Para reemplazar la correa, afloja primero la polea tensora y retira la correa antigua siguiendo la ruta del diagrama. Coloca la correa nueva asegurando que encaje correctamente en todas las poleas, luego ajusta la tensión. Esto evita desgastes prematuros y asegura cortes uniformes.
Identificación de correas y poleas en el modelo Z425

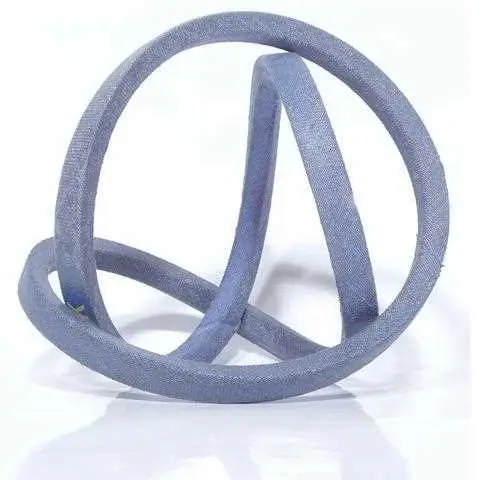

Localiza la correa principal del cortacésped retirando primero la cubierta de la plataforma. Observa que la correa de transmisión es de tipo V y mide aproximadamente 48 pulgadas. Asegúrate de verificar la dirección de instalación indicada en el diagrama específico del Z425.
Identifica cada polea según su función:
- Polea del motor: Se encuentra directamente en el cigüeñal y guía la correa principal hacia las demás poleas.
- Polea de transmisión: Ubicada en la caja de cambios, controla el movimiento de las ruedas y la velocidad.
- Poleas de la plataforma de corte: Dos poleas a cada lado mantienen la correa de la cuchilla tensa y alineada correctamente.
- Tensores: Poleas auxiliares que permiten ajustar la tensión de la correa para evitar deslizamientos y desgaste prematuro.
Para identificar cada correa con precisión, sigue este método:
- Marca con cinta adhesiva cada correa antes de retirarla.
- Comparar el número de pieza impreso en la correa con el diagrama oficial de John Deere.

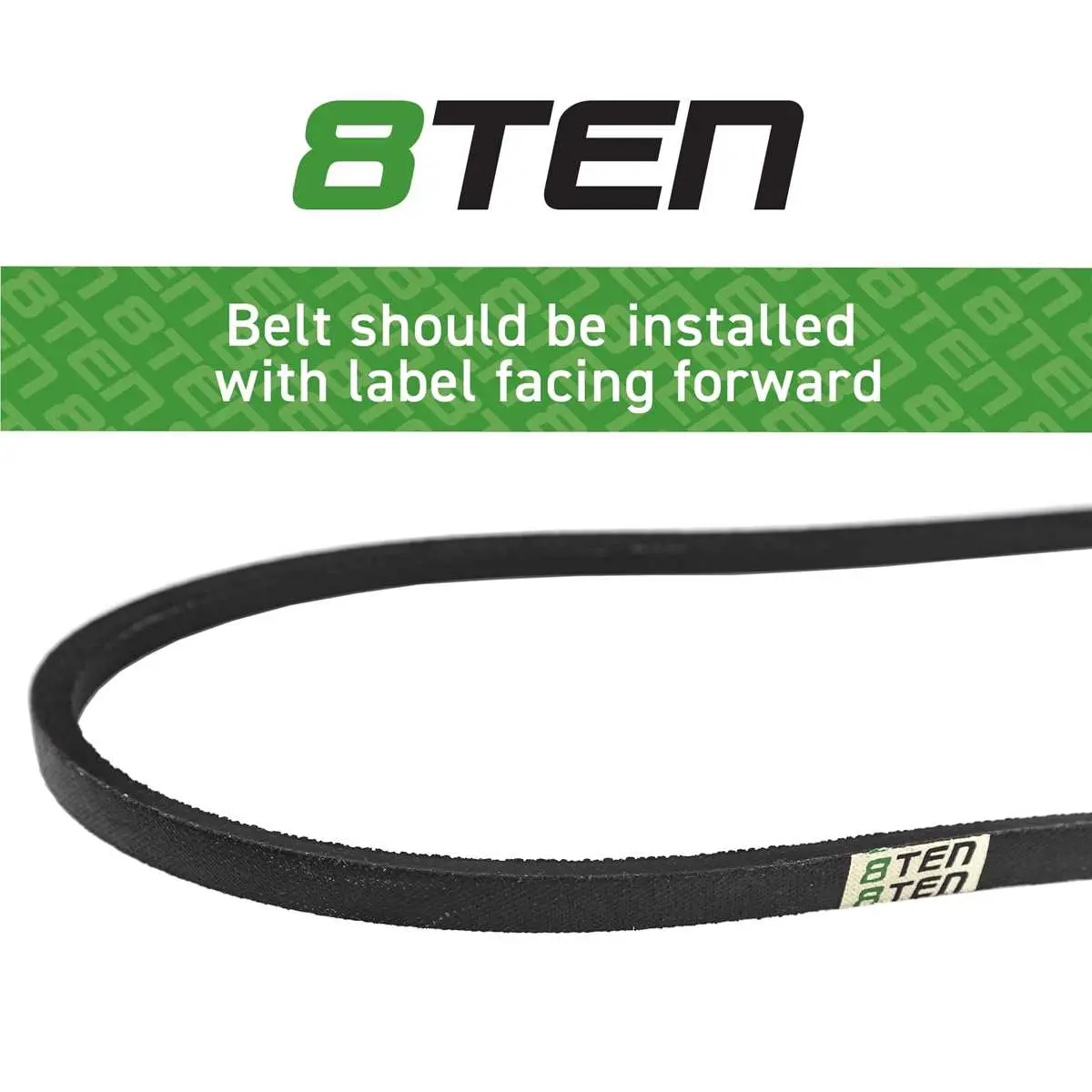

- Verifica la dirección de la ranura de la correa; la instalación invertida puede dañar el sistema.
Mantén limpias las poleas y revisa desgaste o acumulación de residuos. Las poleas deformadas o con bordes cortados requieren reemplazo inmediato para garantizar un funcionamiento seguro y uniforme del cortacésped.
Antes de volver a colocar la cubierta, haz girar las poleas manualmente para comprobar que la correa sigue su ruta correcta y no presenta holgura excesiva. Este procedimiento reduce fallas y prolonga la vida útil del sistema de transmisión.
Guía paso a paso para reemplazar la correa de corte
Desconecta la batería para evitar cualquier arranque accidental. Levanta el deck de corte y asegura el tractor con el freno de estacionamiento activado.

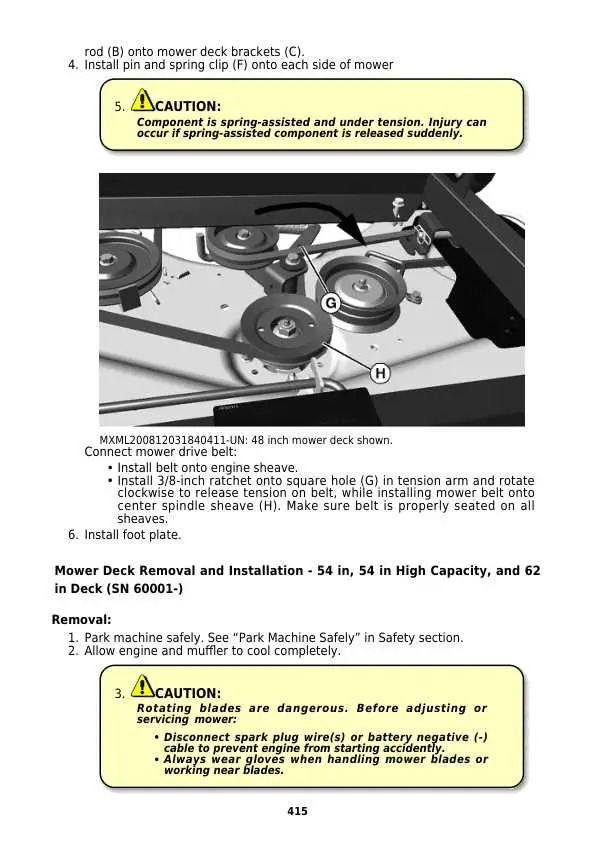

Localiza los rodillos tensores y afloja la tensión de la correa utilizando la palanca de liberación o el tornillo de ajuste según el modelo Z425 48. Asegúrate de mantener la palanca en posición segura mientras retiras la correa vieja.
Retira la correa antigua siguiendo el recorrido exacto que indica el diagrama de la correa. Observa cómo se enrolla alrededor de las poleas del motor y del deck de corte para evitar errores al colocar la nueva.
Coloca la correa nueva siguiendo el mismo patrón. Comienza por las poleas más grandes y termina en las más pequeñas. Asegúrate de que la correa esté correctamente asentada en todas las ranuras para evitar deslizamientos.
Vuelve a tensar la correa ajustando la palanca o el tornillo de tensión. Verifica que la correa tenga la presión adecuada: debe moverse ligeramente al presionarla con los dedos, pero no debe colgarse ni saltar de las poleas.
Gira manualmente las cuchillas varias veces para confirmar que la correa mantiene el recorrido correcto y no se desplaza. Revisa visualmente que ninguna polea esté dañada o desalineada.
Baja el deck de corte y reconecta la batería. Enciende el tractor y realiza una prueba corta de funcionamiento, observando ruidos anormales o vibraciones que indiquen un ajuste incorrecto.
Resolución de problemas comunes de tensión y desalineación
Verifica la tensión de la correa regularmente. Para el modelo John Deere Z425 48, la correa de corte debe ceder entre 10 y 15 mm al aplicar presión media en el centro. Una tensión demasiado baja provoca deslizamiento, mientras que una tensión excesiva acelera el desgaste de los rodamientos.
Inspecciona el alineamiento de las poleas. Alinea visualmente las poleas del motor y del corte; cualquier desviación superior a 2 mm puede generar vibraciones y desgaste irregular. Utiliza una regla o un calibrador para mediciones precisas.
Limpia y lubrica componentes. Restos de césped, tierra o grasa vieja afectan la tensión y provocan desalineación. Limpia los rodillos, poleas y ejes, aplicando lubricante recomendado por John Deere en los puntos de fricción.
Reemplaza correas desgastadas inmediatamente. Busca grietas, estrías profundas o estiramiento visible. Una correa deteriorada no mantiene la tensión adecuada y genera ruido y vibración excesiva.
Verifica la posición del tensor. El tensor debe estar firme y permitir ajustes suaves. Si presenta holgura, reemplaza el resorte o el conjunto completo para mantener una tensión uniforme durante todo el funcionamiento.
Comprueba el montaje de los rodamientos. Rodamientos flojos o desgastados causan desalineación constante. Asegúrate de que giren libremente y sin juego; sustitúyelos si notas resistencia irregular o ruido metálico.
Siguiendo estas prácticas, la correa del Z425 48 funcionará de manera estable, reduciendo el desgaste y prolongando la vida útil del sistema de corte.
