Identifica rápidamente cada componente del Z365R utilizando el diagrama de piezas oficial. Este recurso facilita la localización de correas, poleas, tornillería y otros elementos mecánicos críticos para el mantenimiento o reparación de la máquina.
Comprueba la compatibilidad de los repuestos antes de realizar cualquier reemplazo. El diagrama muestra con precisión los números de pieza y su posición, evitando errores costosos y asegurando que cada componente funcione correctamente dentro del sistema.
Optimiza el mantenimiento regular siguiendo el esquema del diagrama. Conocer la disposición exacta de las piezas ayuda a limpiar, lubricar y ajustar los elementos mecánicos sin desmontar innecesariamente partes que no requieren intervención.
Detecta fallas de manera más rápida al comparar el diagrama con el estado actual del Z365R. Este enfoque permite identificar piezas desgastadas o mal instaladas y tomar decisiones concretas sobre reparaciones o reemplazos.
Diagrama de piezas del John Deere Z365R para identificación y mantenimiento
Consulta el diagrama de piezas antes de realizar cualquier revisión para localizar rápidamente componentes como correas, poleas, filtros y cuchillas. Esto facilita la identificación de cada elemento sin necesidad de desarmar más partes de las necesarias.
Verifica el número de referencia de cada pieza directamente en el diagrama y compáralo con el catálogo oficial. Así reduces errores al solicitar repuestos y aseguras la compatibilidad con tu modelo Z365R.
Utiliza el diagrama también como guía de mantenimiento preventivo: marca las piezas que requieren revisión periódica, como correas de transmisión, bujías o filtros de aire. Al tenerlas señaladas visualmente, puedes organizar mejor los intervalos de reemplazo y evitar desgastes prematuros.
Antes de reinstalar cualquier componente, confirma en el diagrama la orientación correcta. Esto es clave en elementos como cuchillas o poleas, donde una colocación errónea puede afectar el rendimiento del cortacésped y acortar la vida útil de otras partes.
Localización y nomenclatura de componentes principales del Z365R
Consulta el diagrama de piezas para ubicar rápidamente los elementos más utilizados durante el mantenimiento. Identifica cada componente por su nombre técnico y posición en el equipo.
- Motor: ubicado en la parte trasera, normalmente con referencia al modelo específico Kawasaki o Briggs & Stratton según la versión del Z365R.
- Filtro de aire: situado sobre el motor, con carcasa plástica rectangular que se retira fácilmente para su limpieza o reemplazo.
- Batería: instalada bajo el asiento, con acceso directo al desconectar la cubierta de seguridad.
- Correa de transmisión: visible en la parte inferior, conectada a las poleas del motor y de la plataforma de corte.
- Plataforma de corte: en la zona central inferior, equipada con cuchillas dobles y conectores de ajuste de altura.
- Ruedas delanteras y traseras: las delanteras permiten giros cerrados, mientras que las traseras son motrices y están vinculadas al sistema hidrostático.
- Depósito de combustible: situado bajo el asiento, con indicador transparente en el lateral derecho.

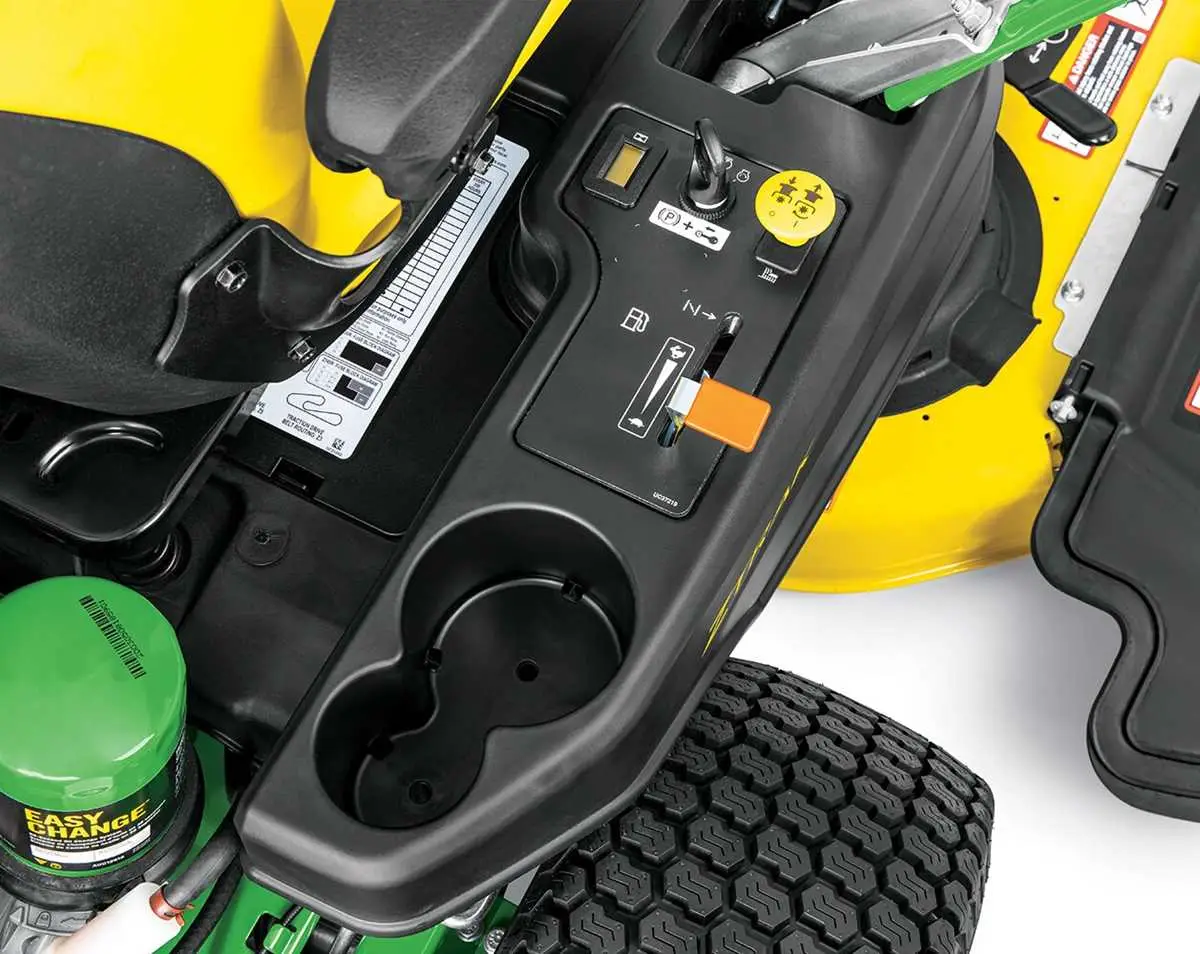

- Palancas de control: localizadas a ambos lados del asiento, responsables de la dirección y avance.
Verifica cada referencia en el esquema oficial para solicitar piezas exactas en repuestos originales y evitar errores en la instalación.
Guía paso a paso para desmontar y reemplazar piezas específicas
Retira la bujía del motor para evitar encendidos accidentales antes de iniciar cualquier trabajo. Este paso garantiza seguridad al manipular las piezas internas.
Afloja los pernos del protector de la correa con una llave de 13 mm y extrae la cubierta para acceder al sistema de transmisión. Mantén las piezas organizadas para facilitar el montaje posterior.
Suelta la tensión de la correa moviendo el resorte del tensor con ayuda de una barra de palanca. Extrae la correa usada y revisa el estado de las poleas antes de instalar la nueva.
Para reemplazar el filtro de aire, abre la carcasa lateral, retira el cartucho viejo y coloca uno nuevo con las ranuras correctamente alineadas. Verifica que quede bien sellado para evitar ingreso de polvo.
Al cambiar las cuchillas de corte, coloca el Z365R sobre una superficie firme, levanta la máquina con un gato y bloquea las ruedas traseras. Usa una llave de impacto para retirar la tuerca central, reemplaza la cuchilla y aprieta nuevamente con el par recomendado de 75 Nm.
Con todas las piezas nuevas instaladas, revisa el nivel de aceite, conecta la bujía y realiza una prueba de funcionamiento para confirmar que el montaje se realizó correctamente.
Consejos prácticos para inspección y ajuste de sistemas mecánicos
Revisa primero la tensión de la correa de transmisión; ajusta los tornillos de anclaje hasta lograr que ceda solo un centímetro al presionar con el pulgar. Una correa floja genera deslizamientos, mientras que una demasiado rígida acelera el desgaste de los rodamientos.
Comprueba la alineación de las poleas utilizando una regla metálica recta. Colócala sobre el borde exterior y confirma que no existan desviaciones. Si detectas diferencias, corrige la posición de los soportes antes de volver a tensar.
Lubrica los puntos de giro de brazos y varillas con grasa de litio cada 25 horas de uso. La falta de lubricación produce ruidos metálicos y holguras prematuras en los mecanismos de control.
Inspecciona los pernos de fijación de cuchillas y ejes con una llave dinamométrica. Apriétalos siguiendo el par recomendado en el manual, normalmente entre 47 y 54 Nm, para evitar vibraciones y daños en la carcasa del cortacésped.
Verifica el estado de los resortes de retorno en el sistema de freno y dirección. Sustituye cualquier pieza deformada o oxidada, ya que una respuesta irregular compromete la maniobrabilidad de la máquina.
Al terminar, realiza una prueba de funcionamiento en ralentí y luego bajo carga ligera. Escucha posibles ruidos anómalos y observa el comportamiento de los mandos para confirmar que los ajustes quedaron correctos.
