Para un mantenimiento adecuado de tu cortadora John Deere Z355E con una cuchilla de 48 pulgadas, es fundamental comprender el diagrama de correas. Este diagrama muestra cómo se deben instalar las correas en las diferentes poleas para asegurar un rendimiento óptimo.
Comienza verificando la ubicación de las poleas y el recorrido de la correa principal. Asegúrate de que la correa esté correctamente alineada para evitar desgastes innecesarios. Si la correa está floja, puede causar fallos en el sistema de transmisión y afectar el rendimiento de corte.
Es recomendable reemplazar la correa de la Z355E según el intervalo de mantenimiento indicado en el manual, o si notas señales de desgaste. Si el diagrama muestra algún componente dañado, asegúrate de reemplazarlo de inmediato para evitar problemas mayores en el sistema.

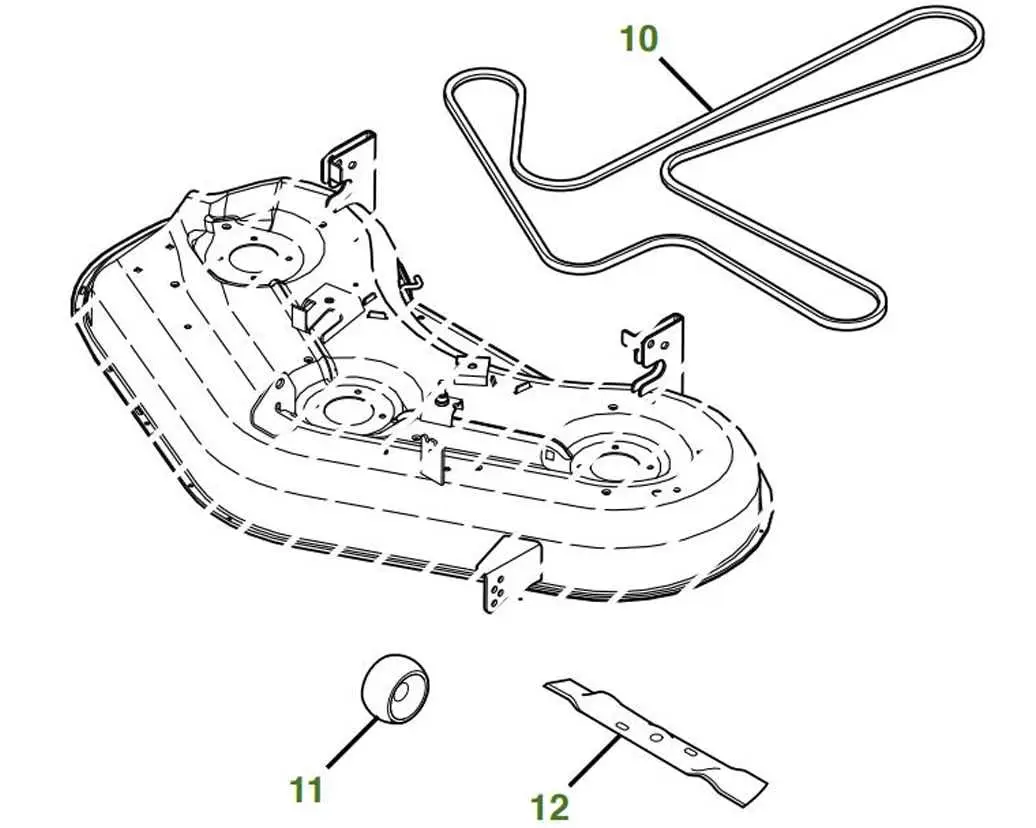

Diagrama de correas John Deere Z355E 48 pulgadas
Para reparar o mantener el sistema de correas de la segadora John Deere Z355E 48 pulgadas, es clave entender la disposición y la función de cada componente. A continuación, se describen los pasos necesarios para interpretar correctamente el diagrama de correas de este modelo.
- Identificación de las correas principales: La correa principal conecta el motor con las poleas del sistema de transmisión. Asegúrate de que esté alineada correctamente y sin daños. Si la correa muestra desgaste, reemplázala para evitar problemas de rendimiento.
- Revisión de las poleas: Las poleas deben girar suavemente sin signos de obstrucción. Verifica que las poleas de la correa principal estén en buen estado, especialmente la polea motriz y las poleas secundarias.
- Ajuste de la tensión de la correa: La tensión adecuada de las correas es crucial para el funcionamiento óptimo. Si la correa está demasiado floja, puede deslizarse; si está demasiado tensa, puede desgastarse prematuramente. Usa el tensor de la correa para ajustarla según el manual del propietario.
Revisa cada componente del diagrama de correas para asegurarte de que las correas estén bien posicionadas en sus respectivas poleas. Asegúrate de que no haya torsiones ni desviaciones en el camino de las correas, ya que esto puede afectar su durabilidad y rendimiento.
- Inspección de la correa de accionamiento del deck: Esta correa conecta el motor con las cuchillas del deck. Si no gira correctamente, podría ser una señal de que la correa está desgastada o que las poleas del deck están desalineadas.
- Reemplazo de correas: Si alguna correa muestra signos evidentes de desgaste, agrietamiento o rotura, es necesario reemplazarla de inmediato. Utiliza siempre correas originales John Deere para garantizar la compatibilidad y el rendimiento del sistema.
Siguiendo estos pasos, puedes asegurarte de que el sistema de correas de tu John Deere Z355E funcione correctamente, evitando posibles daños y maximizando la vida útil del equipo.
Ubicación de las correas y componentes principales en el modelo Z355E
Las correas del John Deere Z355E de 48 pulgadas están distribuidas de manera que garantizan un rendimiento óptimo del sistema de transmisión. La correa principal se encuentra en la parte frontal de la máquina, conectando el motor con los componentes de corte. Para acceder a ella, es necesario levantar el capó del tractor, lo que permite ver claramente la trayectoria de la correa alrededor de las poleas del motor y las ruedas traseras.
El sistema de correas incluye varias poleas clave. Una polea grande en el motor impulsa la correa principal, que se conecta a las poleas de las cuchillas de corte. Estas poleas están ubicadas cerca del chasis, debajo de la plataforma de corte. Asegúrate de revisar que las poleas no tengan desgaste ni daños visibles, ya que pueden afectar la tracción y el rendimiento de las cuchillas.
Para realizar el mantenimiento adecuado, revisa regularmente la tensión de las correas. Si notas que alguna correa está floja o desgastada, reemplázala lo antes posible para evitar daños en el sistema. La correa de transmisión secundaria también se encuentra cerca de la rueda motriz, y es fundamental que permanezca bien ajustada para garantizar el correcto movimiento del tractor.
Es recomendable seguir el diagrama de correas del Z355E al realizar el cambio de correas o cualquier ajuste en el sistema de transmisión. Este diagrama está disponible en el manual del propietario y proporciona una visión clara de la ubicación de cada componente, lo que facilita cualquier intervención.
Cómo interpretar el diagrama de correas del John Deere Z355E 48 pulgadas
Al interpretar el diagrama de correas del John Deere Z355E, primero localiza las correas principales que conectan los componentes clave del sistema. El diagrama te ayudará a identificar las rutas correctas y cómo las correas interactúan con las poleas y los rodillos.
Verifica la dirección de la flecha que indica el sentido de rotación de las correas. Esta información es vital para asegurarte de que las correas se monten correctamente. Además, toma nota de los componentes que entran en contacto con cada correa, como el motor, la cuchilla y las poleas de transmisión.
Cada línea en el diagrama representa una correa específica. Asegúrate de revisar las que están indicadas como “correas de transmisión” y “correas de cuchilla”. Estas tienen diferentes tensiones y rutas. La correa de transmisión es generalmente más gruesa, ya que maneja la potencia entre el motor y las ruedas.
Revisa también las etiquetas de cada componente para evitar confusión. Estas indican las poleas, los tensores y otros elementos de soporte. Los tensores, por ejemplo, son cruciales para ajustar la tensión de las correas y asegurar que se mantengan en su lugar mientras el sistema funciona.
Si el diagrama incluye instrucciones de reemplazo, sigue las indicaciones de longitud y tipo de correa para asegurar la compatibilidad. Evita usar correas de longitud incorrecta, ya que esto podría causar un desgaste rápido o incluso daños en el motor y otros componentes.
Finalmente, consulta las especificaciones adicionales, como el mantenimiento recomendado y la frecuencia con la que se deben revisar o reemplazar las correas. Mantener las correas en buen estado prolongará la vida útil del equipo y garantizará su funcionamiento óptimo.

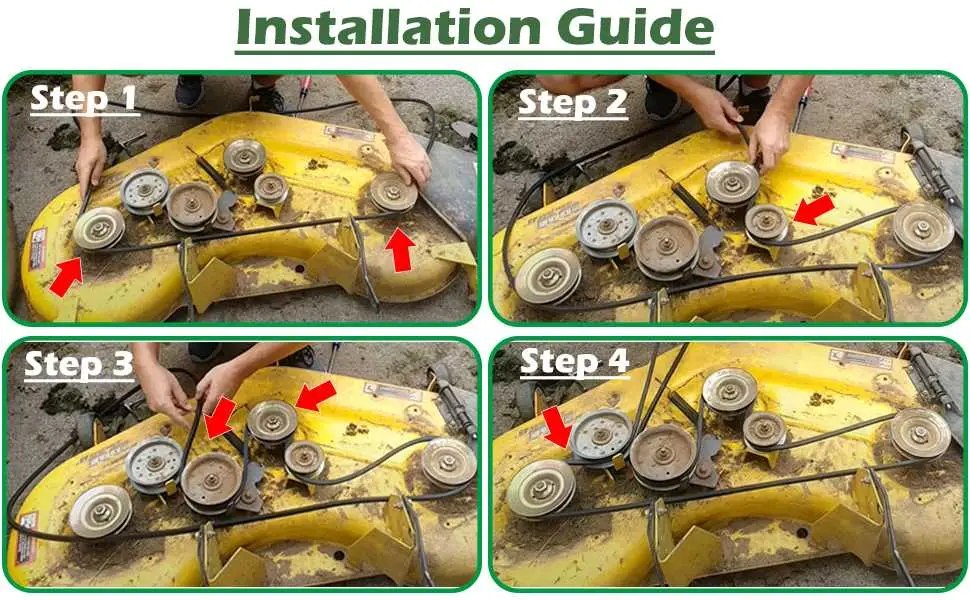

Pasos para reemplazar las correas del John Deere Z355E 48 pulgadas
1. Apaga el motor y desconecta la batería para evitar cualquier accidente durante el proceso.
2. Levanta el capó del John Deere Z355E y localiza las correas. Las correas principales son las que conectan el motor con las poleas de la cortadora.
3. Usa una llave para aflojar las poleas y retira las correas viejas. Comienza con la correa del motor y luego retira las correas que conectan las demás poleas. Toma nota de la disposición para la instalación de las nuevas correas.
4. Inspecciona las poleas y los rodillos de la máquina. Si están desgastados o dañados, es recomendable reemplazarlos para evitar problemas en el futuro.
5. Coloca la nueva correa siguiendo la misma ruta que la correa vieja. Asegúrate de que esté bien colocada en todas las poleas y no quede floja.
6. Ajusta la tensión de la correa utilizando el tensor de la correa. La correa debe estar lo suficientemente ajustada para evitar que se deslice, pero no tanto como para poner tensión excesiva sobre las poleas.
7. Vuelve a conectar la batería y realiza una prueba de funcionamiento. Asegúrate de que las correas giren correctamente y no haya ruidos extraños.
