Revisa el diagrama de la correa de la John Deere Z330M antes de desmontar o instalar piezas. Así evitas confusiones con la posición de las poleas y garantizas que la correa quede correctamente alineada. El esquema muestra con claridad el recorrido desde el motor hasta las poleas de los mandos de corte.
Usa el diagrama como referencia mientras retiras la correa antigua. Presta atención a los puntos de tensión y a la posición de cada polea tensora. Una instalación incorrecta provoca desgaste prematuro y ruidos al trabajar. Por eso conviene comparar cada paso con la ilustración original.
Al colocar la nueva correa, verifica que quede bien asentada en las ranuras. Ajusta el resorte del tensor siguiendo el orden marcado en el esquema. No fuerces la correa, ya que una presión desigual puede dañar los rodamientos. Un repaso final al diagrama te ayudará a confirmar que todo quedó en la posición adecuada antes de volver a poner en marcha el equipo.

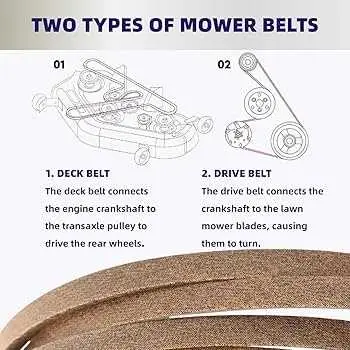

Diagrama de la correa John Deere Z330M

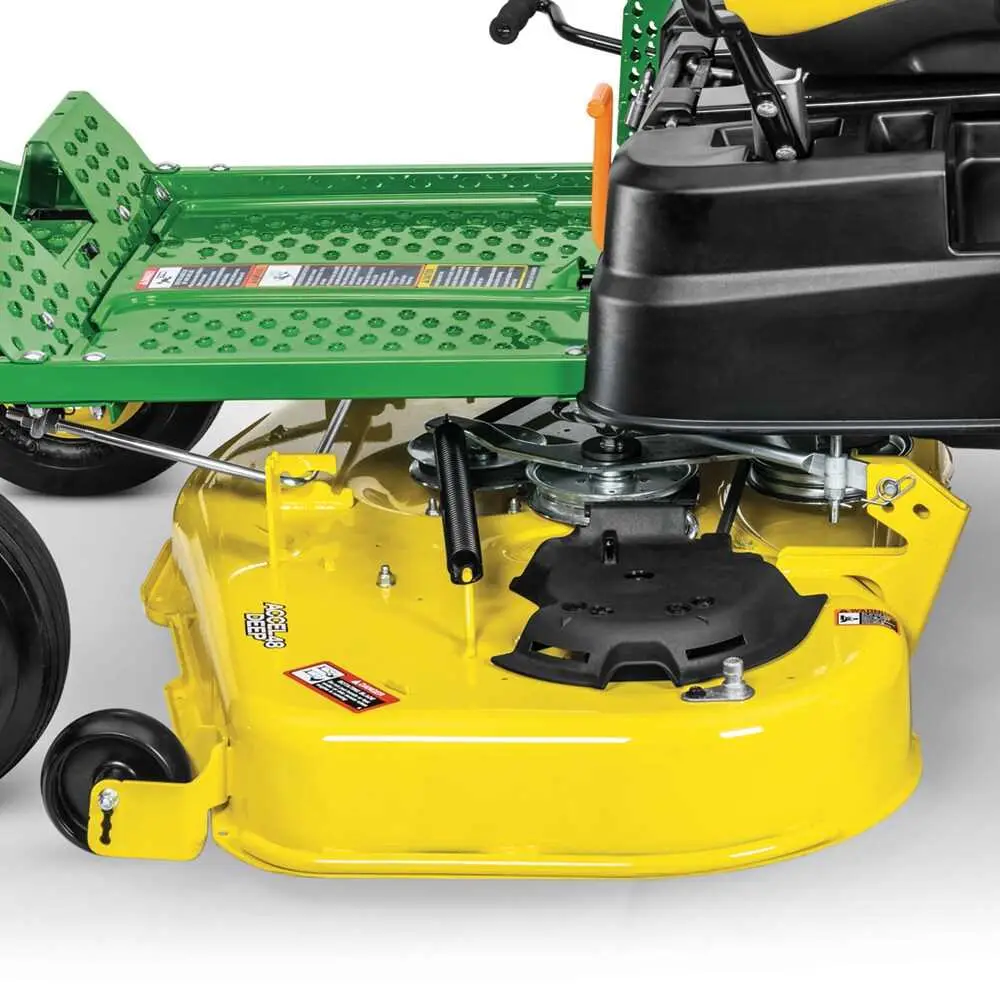

Consulta el diagrama de la correa del John Deere Z330M directamente en el manual del operador o en la cubierta de la plataforma, donde suele estar impreso un esquema claro de la ruta. Este plano muestra el recorrido exacto desde la polea del motor hasta las poleas de las cuchillas y los tensores.
Antes de retirar la correa desgastada, observa la posición de cada polea y el ángulo de los tensores. Esto evita errores al instalar la nueva pieza. Un buen método es tomar una fotografía previa para usar como referencia rápida.
Coloca la correa nueva siguiendo el mismo trazado indicado en el diagrama. Asegúrate de que los dientes de la correa encajen correctamente en las ranuras de las poleas y que el tensor mantenga la presión adecuada. Una colocación incorrecta provoca deslizamientos, desgaste prematuro y cortes desiguales.
Verifica la tensión final girando manualmente las cuchillas con el motor apagado. Si el recorrido coincide con el esquema y la correa se mantiene firme sin holguras, el montaje está completo y listo para trabajar.
Ubicación y recorrido de la correa en el modelo John Deere Z330M
Coloca la correa sobre la polea del motor en la parte trasera del Z330M, asegurándote de que se asiente en las ranuras internas. Desde ahí, guíala hacia la polea tensora central, que mantiene la tensión adecuada durante el funcionamiento.
Después, dirige la correa hacia las dos poleas de las cuchillas en el costado del cortacésped. La correa debe rodear ambas poleas de manera uniforme, sin torceduras, garantizando que el movimiento se transmita correctamente a cada cuchilla.
Verifica que el recorrido siga este orden: motor → tensora → cuchilla izquierda → cuchilla derecha. Ajusta la palanca de tensión y confirma que la correa mantenga firmeza sin holguras. Este alineamiento asegura un corte parejo y reduce el desgaste prematuro de las piezas.
Revisa visualmente que la correa no quede fuera de las ranuras y gira manualmente las poleas para confirmar que el recorrido sea fluido. Un montaje correcto evita ruidos, vibraciones y fallos durante el trabajo en el campo.
Pasos para retirar y sustituir la correa de transmisión
Desactiva el encendido, retira la llave y desconecta la bujía para trabajar con seguridad. Asegúrate de que el tractor esté sobre una superficie plana antes de comenzar.
- Eleva la plataforma de corte a la posición más alta para tener acceso al sistema de poleas.
- Libera la tensión de la correa aflojando el brazo del tensor y retira la correa de la polea tensora.
- Saca la correa de las poleas de las cuchillas y del motor, siguiendo el recorrido inverso al montaje.
- Verifica que las poleas estén limpias y sin desgaste antes de colocar la nueva correa.
- Alinea la correa nueva con la polea del motor y continúa colocándola en las poleas de las cuchillas.
- Engancha la correa en la polea tensora y comprueba que quede en la posición correcta en cada ranura.
- Aprieta el brazo del tensor para devolver la tensión adecuada a la correa.
Antes de encender el tractor, gira manualmente las cuchillas para comprobar que la correa se mueve libremente sin salirse de las poleas. Realiza una prueba de arranque breve y observa el movimiento de la correa para confirmar su instalación correcta.
Consejos de ajuste y mantenimiento para prolongar la vida de la correa
Ajusta la tensión de la correa revisando que no presente holgura excesiva ni presión desmedida; una medida adecuada permite un ligero juego al presionar con la mano en la parte media del tramo más largo.
Limpia regularmente las poleas y elimina restos de hierba o suciedad acumulada que puedan generar desgaste irregular. Usa un cepillo seco o aire comprimido en lugar de agua para evitar oxidación.
Verifica el alineamiento de las poleas y corrige cualquier desviación que pueda torcer el recorrido de la correa. Un desajuste prolongado reduce notablemente su durabilidad.
Lubrica los cojinetes de las poleas móviles siguiendo las recomendaciones del fabricante, ya que un movimiento suave disminuye la fricción sobre la correa.
Revisa el estado del material: grietas, bordes deshilachados o endurecimiento indican que la pieza necesita reemplazo inmediato para evitar fallos durante el trabajo.
Guarda la máquina en un lugar seco y protegido, evitando exposición continua al sol, ya que el calor directo endurece la goma y reduce su flexibilidad.
