Si necesitas reparar o reemplazar la correa en tu cortadora de césped John Deere Z320R, contar con un diagrama claro y preciso te facilitará el trabajo. Este diagrama te ayudará a comprender cómo deben estar dispuestas las correas, asegurando un ensamblaje adecuado y evitando errores comunes durante el proceso.
Primero, localiza el diagrama de correa específico para tu modelo. Es fundamental identificar el número exacto de pieza y la dirección correcta de las correas. El Z320R utiliza un sistema de correas que transmite el movimiento desde el motor hacia las ruedas y las cuchillas. La correcta instalación de cada una es clave para un funcionamiento óptimo.
Recuerda que las correas deben ser revisadas regularmente para detectar signos de desgaste o daño. Una correa rota o mal instalada puede afectar el rendimiento de la máquina y provocar daños adicionales. Asegúrate de seguir cada paso con cuidado y verificar dos veces que las correas estén alineadas correctamente.

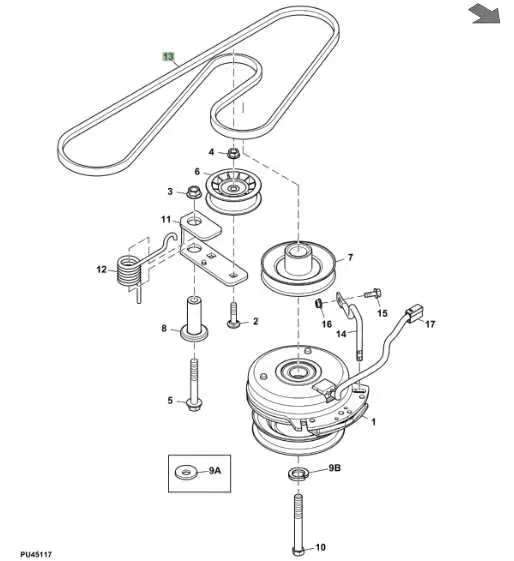

Diagrama de correa John Deere Z320R
Para mantener el rendimiento óptimo de la segadora John Deere Z320R, es fundamental seguir el diagrama de correa correctamente. Este diagrama muestra la disposición precisa de las correas para asegurar el funcionamiento adecuado de las partes móviles del sistema de transmisión y corte.
Comienza colocando la correa principal en la polea del motor. Luego, sigue el recorrido hacia la polea del tensor, que ajustará la tensión necesaria para evitar deslizamientos. Después, la correa se dirige hacia la polea del sistema de corte, asegurando que las cuchillas giren con la velocidad correcta.
Para completar la instalación, la correa debe pasar por las poleas de los dos lados del chasis. Asegúrate de que las correas estén bien alineadas para evitar desgastes irregulares. Verifica que la tensión sea la adecuada, ya que una correa demasiado floja o tensa puede afectar el rendimiento y la durabilidad del sistema.
Reemplazar las correas siguiendo este diagrama evitará fallos mecánicos y garantizará que la máquina funcione sin problemas. Realiza revisiones periódicas para verificar el estado de las correas y ajustarlas según sea necesario.
Cómo leer el diagrama de correa para el modelo John Deere Z320R
Para leer correctamente el diagrama de correa del John Deere Z320R, sigue estos pasos clave:
- Identifica los componentes principales: El diagrama muestra las piezas clave del sistema de transmisión, como las poleas, los tensores y las correas. Asegúrate de reconocer cada uno de estos elementos.
- Observa las rutas de las correas: Las correas deben seguir un camino específico entre las poleas y tensores. Presta atención a las flechas que indican la dirección de movimiento de las correas.
- Verifica las posiciones de las poleas: Las poleas en el diagrama deben estar posicionadas de acuerdo con el diseño del modelo. Verifica que estén correctamente alineadas según el manual del fabricante.
- Compara con el modelo real: Asegúrate de que el diagrama coincida con el montaje real del Z320R. A veces, los diagramas pueden variar ligeramente dependiendo de la versión de la máquina.
- Revisa las recomendaciones para el montaje: Algunos diagramas incluyen instrucciones adicionales sobre cómo instalar o ajustar las correas. Revisa cualquier nota o símbolo importante.
Si sigues estos pasos, te será más sencillo entender cómo mantener o reemplazar las correas de tu cortacésped John Deere Z320R.
Pasos para reemplazar la correa siguiendo el diagrama de John Deere Z320R
Para reemplazar la correa en tu cortadora John Deere Z320R, sigue estos pasos detallados según el diagrama oficial. Ten a mano las herramientas necesarias, como una llave, destornilladores y la nueva correa.
1. Apaga el motor y desconecta la batería para evitar accidentes durante el proceso.
2. Localiza la correa vieja y verifica su ruta según el diagrama. Esto te ayudará a identificar cómo debe colocarse la nueva correa en el sistema.
3. Retira la tapa de la polea de la cortadora utilizando un destornillador para acceder a las partes de la correa.
4. Afloja las poleas que sujetan la correa vieja. Usa la llave adecuada para aflojar los pernos de las poleas de manera que la correa pueda retirarse con facilidad.
5. Desmonta la correa vieja, asegurándote de que no quede atrapada en otras piezas del sistema.
6. Coloca la nueva correa siguiendo la misma ruta que la anterior. Asegúrate de que todas las poleas estén alineadas correctamente para un funcionamiento adecuado.
7. Vuelve a ajustar las poleas para que la correa quede bien tensada. No debe estar ni demasiado floja ni demasiado apretada.
8. Verifica que la correa se mueva libremente y no roce con otras piezas. Si todo está en orden, vuelve a montar la tapa de la polea y conecta la batería.
9. Realiza una prueba de funcionamiento del cortacésped para asegurarte de que todo esté trabajando correctamente y sin ruidos extraños.
Errores comunes al interpretar el diagrama de correa John Deere Z320R
Al revisar el diagrama de correa del John Deere Z320R, uno de los errores más frecuentes es no seguir la secuencia exacta de los componentes. Es fácil saltarse detalles clave, como la dirección correcta de la correa o las tensiones necesarias para su instalación adecuada.
Otro problema común es confundir las distintas posiciones de la correa en relación con las poleas. Asegúrate de verificar las referencias del diagrama y no asumir que las poleas tienen una colocación universal, ya que algunas variaciones pueden existir según el modelo y la versión del equipo.
Muchos usuarios también no se dan cuenta de la importancia de ajustar correctamente la tensión de la correa. Una correa floja o demasiado tensa puede causar fallos en el sistema de transmisión, lo que puede resultar en desgaste prematuro o daños mayores. Asegúrate de ajustar la tensión según las especificaciones del fabricante.
Al interpretar el diagrama, evita la tentación de realizar ajustes sin consultar primero el manual de servicio. Algunas veces, una interpretación incorrecta del diagrama puede llevar a una instalación equivocada de la correa, lo que no solo afecta el rendimiento, sino que puede dañar componentes delicados como las poleas o el motor.
Por último, presta atención a la orientación de los diagramas. En ocasiones, los diagramas pueden mostrar diferentes ángulos de las vistas, lo que puede llevar a confusión al tratar de replicar la instalación en el equipo. Asegúrate de tener una referencia visual precisa y de seguir todos los pasos indicados en el manual.
