Verifica primero las conexiones de la batería antes de revisar cualquier fusible o interruptor en el Z245. Mantener los bornes limpios y apretados garantiza que el flujo eléctrico llegue sin interrupciones al sistema de encendido y al motor de corte.
Consulta el diagrama eléctrico específico del Z245 para identificar cada cable y su función. Esto permite localizar rápidamente fallas en los circuitos del motor, los interruptores de seguridad y los sistemas de luces. Marcar los cables con etiquetas facilita futuras reparaciones y evita confusiones al reconectar componentes.
Revisa los fusibles y relés según las indicaciones del diagrama. Un fusible quemado o un relé defectuoso puede detener completamente el funcionamiento del cortacésped, incluso si la batería está en buen estado. Mantener un registro de los fusibles reemplazados ayuda a detectar problemas recurrentes en el sistema eléctrico.
Comprender cómo los interruptores de seguridad interactúan con el sistema eléctrico permite diagnosticar rápidamente fallas que impiden que el motor arranque. Sigue la ruta del diagrama para probar continuidad y tensión en cada punto, asegurando que todos los componentes funcionen correctamente.
Documenta cualquier modificación o reparación realizada siguiendo el diagrama. Esto facilita futuras intervenciones y asegura que los cambios no interfieran con el rendimiento eléctrico original del Z245. Un manejo meticuloso del sistema eléctrico protege tanto el equipo como al usuario.

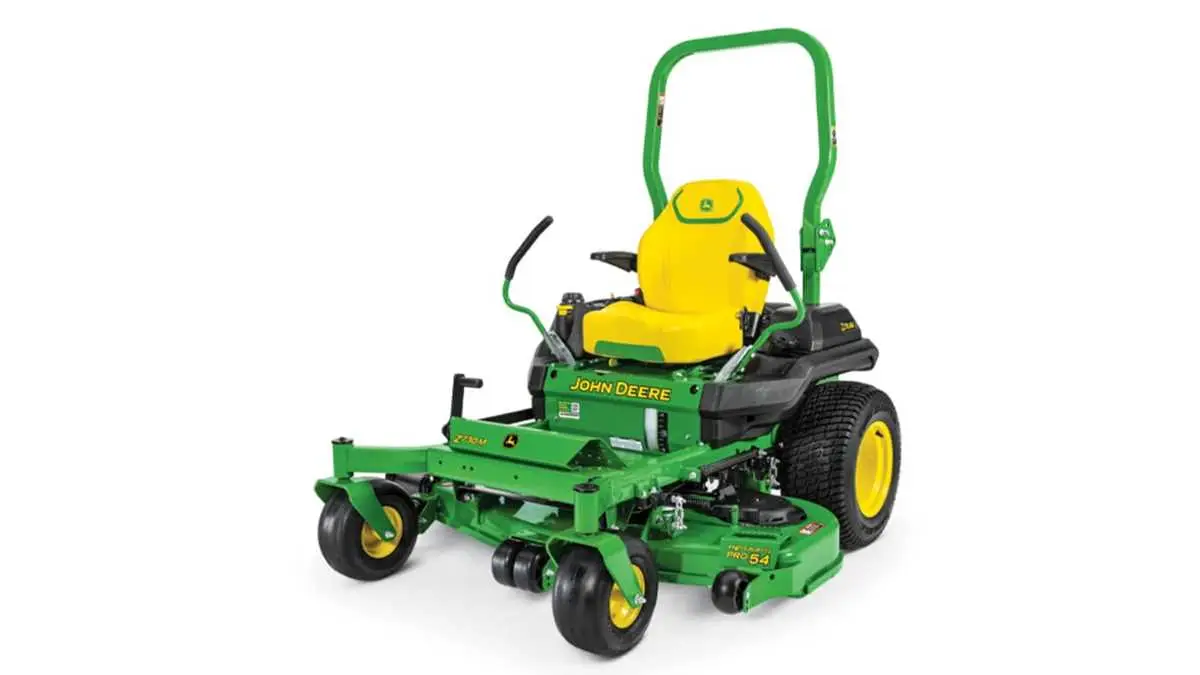

John Deere Z245 Mower: Diagrama Eléctrico
Consulta el diagrama eléctrico del John Deere Z245 para identificar rápidamente la ubicación de fusibles, relés y conexiones del motor. La batería de 12V se conecta directamente al interruptor de encendido, que a su vez alimenta el sistema de corte y la transmisión. Asegúrate de que los terminales de la batería estén limpios y firmemente sujetos para evitar caídas de voltaje.
El diagrama muestra claramente la secuencia de seguridad: el interruptor de cuchilla, el pedal de tracción y la palanca de punto muerto forman un circuito de seguridad que impide el arranque si alguna condición no se cumple. Revisa las conexiones del interruptor de seguridad para garantizar que los indicadores LED funcionen correctamente y el sistema responda a los comandos del operador.
Los relés principales, incluidos el de arranque y el de accesorios, se encuentran cerca del compartimento de la batería. Verifica la continuidad con un multímetro y reemplaza los relés dañados siguiendo las referencias del diagrama. Cada fusible está identificado por amperaje y función; sustituye únicamente con valores equivalentes para evitar sobrecargas.
Los motores del cortacésped están conectados a través de un arnés que sigue un recorrido definido en el diagrama. Inspecciona los cables por desgaste o corrosión, y reemplaza los tramos dañados manteniendo la polaridad indicada. Con el diagrama frente a ti, localizar problemas de encendido, corte o carga de batería se vuelve más rápido y preciso.
Para intervenciones avanzadas, utiliza el diagrama para rastrear cada circuito hasta su componente correspondiente: desde el solenoide de arranque hasta los sensores de seguridad. Esto permite aislar fallos sin desconectar sistemas que funcionen correctamente y reduce el riesgo de cortocircuitos. Mantener el diagrama accesible durante el mantenimiento facilita un control sistemático de todo el sistema eléctrico.
Ubicación y conexión de fusibles y relés en el Z245
Localiza el bloque de fusibles debajo del panel de control, a la izquierda del asiento. Cada fusible está identificado por un número y un color que indica su amperaje. Antes de realizar cualquier intervención, desconecta la batería para evitar cortocircuitos.
Los relés principales se encuentran cerca del bloque de fusibles, montados en un soporte metálico con conexiones rápidas. Identifica los relés de arranque, luces y sistema de corte mediante las etiquetas en el propio soporte.
- Para reemplazar un fusible, tira del fusible dañado usando un extractor o con cuidado con los dedos, asegurándote de mantener la orientación correcta al insertar el nuevo.
- Verifica que los relés estén firmemente conectados; los contactos flojos pueden causar fallas intermitentes en el motor o en los sistemas eléctricos auxiliares.
- Utiliza un multímetro para comprobar continuidad y tensión en fusibles y relés antes de sustituir componentes, evitando reemplazos innecesarios.
La conexión de cada fusible y relé sigue un patrón claro: los cables de alimentación llegan por la parte posterior, mientras que los cables de salida se dirigen a los sistemas específicos del cortacésped. Mantén los conectores limpios y libres de corrosión para garantizar un flujo eléctrico estable.
Si instalas accesorios adicionales, conecta los nuevos fusibles en los portafusibles libres y asigna relés dedicados para cargas mayores. Esto previene sobrecargas y protege la electrónica original del Z245.
Revisa periódicamente el estado de fusibles y relés durante el mantenimiento programado, ya que los signos de sobrecalentamiento o desgaste pueden indicar problemas en el sistema eléctrico que conviene corregir a tiempo.
Interpretación de los cables del sistema de encendido y arranque
Verifica primero que el cable rojo conectado a la batería mantenga un voltaje constante de 12V; cualquier caída superior a 0,5V indica corrosión o conexión floja. El cable negro de tierra debe estar firme en el chasis del cortacésped para asegurar un retorno de corriente estable. El cable amarillo que va al solenoide activa el motor de arranque: comprueba continuidad entre este cable y el terminal del solenoide mientras giras la llave a la posición de arranque.

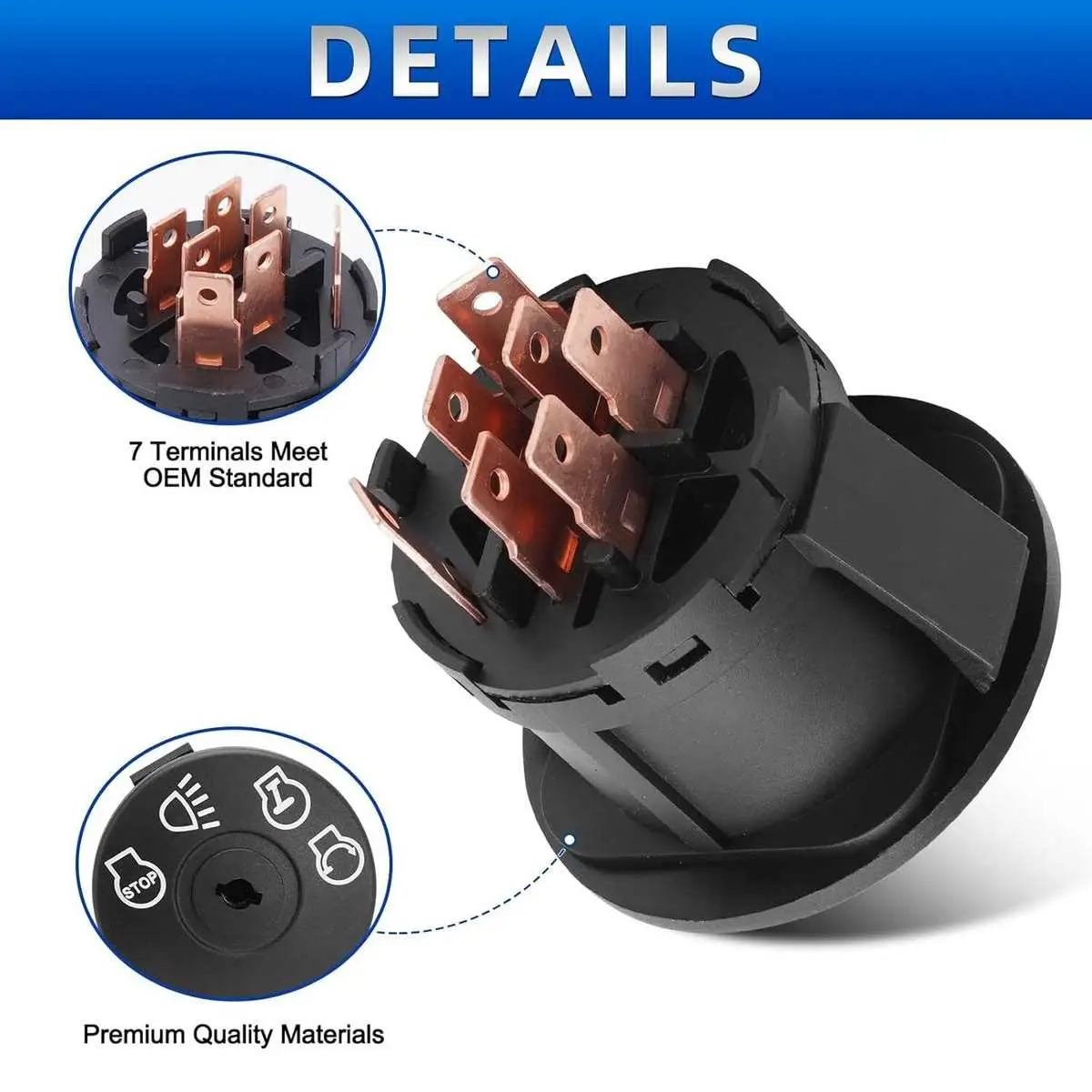

Los cables del interruptor de encendido se diferencian por colores: rojo-alimentación, negro-tierra y azul-salida hacia la bobina. Mide resistencia entre el terminal de salida del interruptor y la bobina; valores superiores a 1Ω pueden provocar fallos en la chispa. Para el fusible principal, observa que los cables no presenten cortes ni desgastes; un fusible fundido indica sobrecarga en el circuito de arranque o cortocircuito en los accesorios.
Conecta el medidor entre la terminal positiva del motor de arranque y el cable amarillo del solenoide para evaluar la corriente de arranque. Una lectura superior a 150A durante más de 5 segundos puede dañar el motor. Finalmente, etiqueta cada cable según su función antes de reconectarlos después de inspecciones o reparaciones; esto evita errores al volver a armar el sistema y facilita futuras intervenciones.
Solución de problemas comunes en circuitos eléctricos del Z245
Verifica primero la batería utilizando un multímetro; debe mostrar al menos 12,5 V con el motor apagado. Si la lectura es inferior, carga o reemplaza la batería. Comprueba los bornes y conexiones, asegurando que estén limpios y firmes para evitar caídas de tensión.
Inspecciona los fusibles en el bloque de fusibles principal. Un fusible fundido interrumpe circuitos críticos como el del encendido y la cuchilla. Sustituye únicamente por fusibles del mismo amperaje, indicado en el diagrama eléctrico del Z245.
Examina los cables en busca de cortes, desgaste o signos de corrosión, especialmente cerca de los puntos de flexión. Repara con terminales nuevos o cinta de alta calidad, asegurando un contacto seguro.
Si el motor no arranca, revisa el interruptor de seguridad del asiento y los interruptores de freno y cuchilla. Mide continuidad con un multímetro; cualquier interrupción indica necesidad de limpieza o reemplazo.
Para problemas con las luces o indicadores, verifica los relés y conexiones a tierra. Un cable suelto en la carrocería o chasis puede provocar fallas intermitentes. Ajusta y aprieta las conexiones según el diagrama eléctrico.
Los conectores rápidos pueden oxidarse. Retíralos, limpia los contactos con limpiador de circuitos y aplica grasa dieléctrica. Esto mantiene la conductividad y evita falsos contactos durante el funcionamiento.
Si persisten fallas en el sistema de arranque, revisa el solenoide y el motor de arranque. Asegura que el solenoide reciba 12 V al girar la llave; si no, inspecciona los cables y el interruptor de encendido.
