Para realizar un mantenimiento adecuado del deck del John Deere Z245, es fundamental comprender cómo está diseñado y cómo interactúan sus componentes. El diagrama del deck proporciona una representación clara de las conexiones, mecanismos y piezas principales que conforman esta parte de la cortadora de césped.
La ubicación de las piezas clave es esencial al momento de realizar ajustes o reparaciones. Asegúrate de identificar correctamente las cuchillas, el eje del motor y las correas, que son los elementos más comunes que requieren atención. La forma más rápida de detectar problemas es revisando el diagrama y localizando las conexiones de los componentes.
Si experimentas problemas con el corte o el rendimiento de la máquina, verifica primero la alineación de las cuchillas y el estado de las correas. El diagrama te ayudará a entender cómo se conectan estas piezas y qué puede estar causando la falla en el sistema de corte.

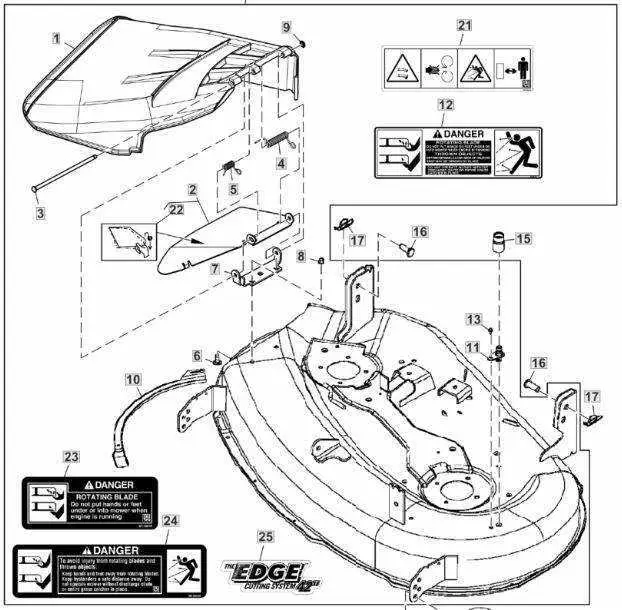

Diagrama de Deck John Deere Z245
El diagrama del deck del John Deere Z245 proporciona una visión clara de la disposición de sus componentes clave. Asegúrate de revisar el esquema para comprender cómo se conectan las partes del deck, desde las cuchillas hasta los soportes y mecanismos de ajuste de altura.
- Cuchillas: El Z245 cuenta con dos cuchillas de 42 pulgadas que se conectan a través de un sistema de ejes y tornillos. El diagrama detalla la orientación y el ángulo correcto para un corte uniforme.
- Soportes del deck: El soporte de cada cuchilla debe estar firmemente colocado en su lugar. El diagrama te guiará sobre cómo asegurar los tornillos y pernos, evitando cualquier juego que pueda afectar el rendimiento.
- Mecanismo de ajuste de altura: Este sistema permite modificar la altura de corte del Z245. El diagrama indica la posición de los cables y poleas que permiten ajustar el deck de forma precisa y sin esfuerzo.
Revisa el diagrama para asegurarte de que todos los componentes estén alineados correctamente y que no haya desgaste en las piezas móviles. Esto evitará problemas de funcionamiento y garantizará un rendimiento constante.
Identificación de los componentes principales del deck
El deck del John Deere Z245 incluye varios componentes clave que aseguran un corte de césped eficiente. Estos son los más importantes:
1. Placa de corte: Es la base sobre la que están montadas las cuchillas. Asegúrate de que esté libre de residuos para mantener el rendimiento del equipo.
2. Cuchillas: Están diseñadas para cortar el césped con precisión. Revísalas regularmente para evitar daños y asegurar cortes limpios.
3. Rodamientos del deck: Permiten que las cuchillas giren suavemente. Manténlos lubricados y revisa su estado cada cierto tiempo para evitar fallos.

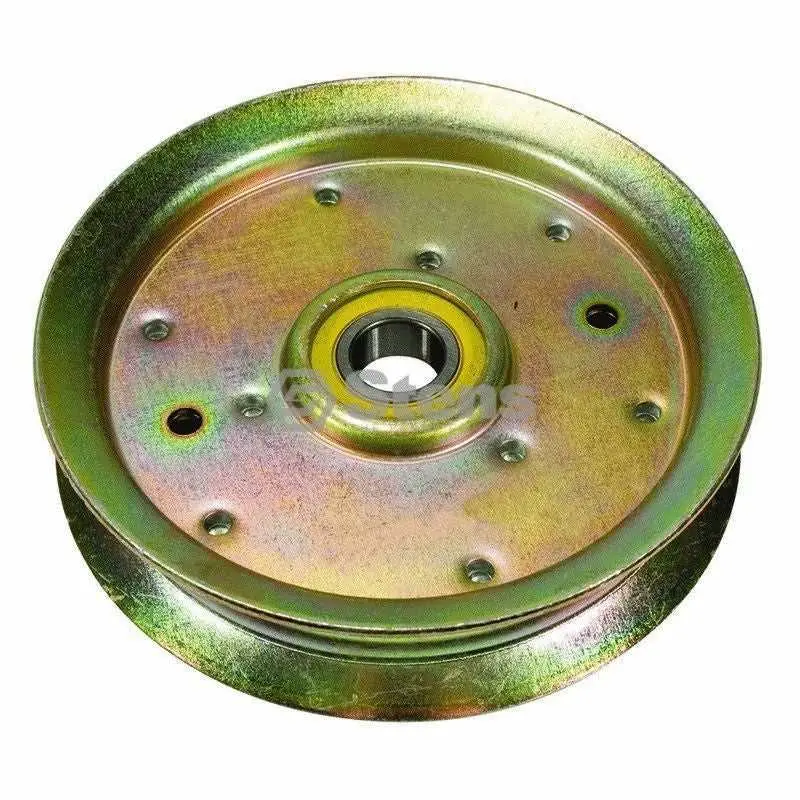

4. Poleas: Conectan las cuchillas con el sistema de transmisión. Verifica su alineación y estado para evitar desgaste innecesario.
5. Correas: Son las que transmiten la potencia desde el motor hacia las cuchillas. Asegúrate de que no estén desgastadas ni desalineadas para garantizar el buen funcionamiento del sistema.
6. Sistema de ajuste de altura: Permite modificar la altura del corte. Asegúrate de que esté bien calibrado para lograr el resultado deseado en cada uso.
Cómo interpretar las conexiones del sistema de transmisión
Revisa el diagrama de cableado para identificar los componentes del sistema de transmisión, como los interruptores de embrague y los cables de tracción. Asegúrate de que las conexiones estén alineadas correctamente según el diagrama, verificando la ubicación de cada terminal y conector.
Comienza por confirmar la integridad de los cables principales que se conectan al motor y a la transmisión. Si alguna conexión está floja o dañada, esto podría afectar el rendimiento del sistema de transmisión. Utiliza un multímetro para verificar la continuidad en las líneas de cableado entre los distintos componentes.
Revisa los interruptores de seguridad y las conexiones de las palancas de control. Los interruptores, ubicados cerca de la caja de cambios y el motor, deben estar conectados correctamente para evitar fallas en la transmisión. Si el interruptor de seguridad está desconectado o defectuoso, podría impedir que el sistema de transmisión funcione correctamente.
Verifica también los componentes del sistema hidráulico, como las mangueras de presión. Asegúrate de que no haya fugas y que las conexiones estén firmemente sujetas. Las mangueras dañadas pueden reducir la presión hidráulica, afectando el rendimiento de la transmisión.
Finalmente, asegúrate de que todos los cables de control, tanto de velocidad como de dirección, estén conectados y sin obstrucciones. Si un cable está dañado o suelto, podría interferir con la operación de la transmisión y comprometer el control del vehículo.
Solución de problemas comunes según el diagrama de deck
Revisar las conexiones del sistema de transmisión: Si el césped no se corta correctamente, asegúrate de que todas las conexiones del sistema de transmisión estén firmes y sin obstrucciones. Verifica si las correas están alineadas y si no presentan desgastes excesivos. Las conexiones deben estar limpias de suciedad o hierba incrustada que pueda afectar el rendimiento.
Inspeccionar el rodillo del deck: Si el deck no se encuentra a la altura correcta, ajusta el rodillo de forma adecuada según las especificaciones del diagrama. Un rodillo mal colocado puede afectar el nivelado del deck y la calidad del corte.
Revisar el sistema de impulsión de las cuchillas: Si las cuchillas no giran correctamente, revisa el sistema de transmisión que conecta el motor con las cuchillas. Los diagramas te guiarán para identificar si alguna parte está suelta o dañada. Asegúrate de que los engranajes y las correas estén bien ajustados.
Ajustar las poleas del deck: Las poleas son componentes clave en el movimiento del deck. Si observas que hay vibraciones o ruidos inusuales, puede ser necesario ajustar o reemplazar las poleas según las indicaciones del diagrama. Asegúrate de que no haya desgaste excesivo o piezas sueltas.
Verificar el sistema de suspensión del deck: Un deck desalineado puede ser consecuencia de un sistema de suspensión defectuoso. Revisa los amortiguadores y las conexiones para asegurarte de que todo esté bien fijado y en su lugar. Esto garantizará que el deck funcione correctamente en terrenos irregulares.
Inspección del sistema de lubricación: La falta de lubricación adecuada en las partes móviles del deck puede causar un rendimiento deficiente. Consulta el diagrama para asegurarte de que todas las áreas necesarias estén lubricadas y revisa los niveles de aceite según las recomendaciones del fabricante.
