Verifica la tensión de la correa de transmisión X590 antes de cada uso. Una tensión incorrecta puede causar deslizamiento, desgaste prematuro o incluso fallos en el sistema de corte. Ajusta la correa según las especificaciones del manual, asegurándote de que los rodillos y poleas estén alineados correctamente.
Inspecciona visualmente la correa en busca de grietas, desgaste en los bordes o deshilachado. Cambia inmediatamente cualquier correa que muestre signos de daño. Mantener la correa en buen estado prolonga la vida útil del tractor y garantiza un corte uniforme.
Lubrica los tensores y las poleas de manera periódica para reducir la fricción y el ruido. Evita el uso de lubricantes que puedan deteriorar la correa. Un mantenimiento regular según el diagrama asegura que el sistema funcione con estabilidad y minimiza la necesidad de reparaciones costosas.

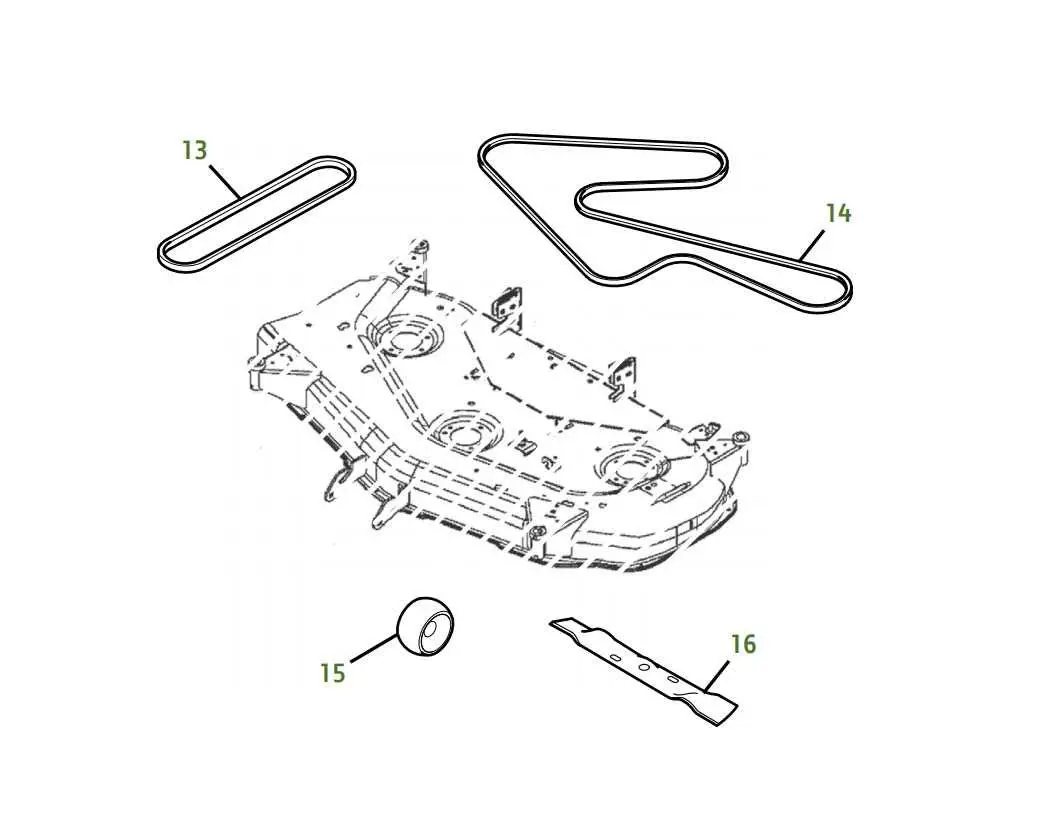

Utiliza el diagrama de la correa de transmisión como referencia para reemplazos o ajustes. Identifica correctamente cada componente y sigue la secuencia de instalación indicada. Esto facilita la sustitución rápida de la correa y garantiza un rendimiento óptimo del John Deere X590.
Guía práctica del diagrama de la correa de transmisión John Deere X590
Verifica la posición de cada polea antes de instalar la correa de transmisión. La polea del motor debe alinearse con la del eje de transmisión según el diagrama oficial de John Deere X590. Asegúrate de que la correa esté orientada con la parte acanalada hacia las poleas correspondientes para evitar deslizamientos.
Afloja el tensor de la correa para colocarla sin forzar. Coloca primero la correa en la polea más grande y luego en las más pequeñas siguiendo la secuencia indicada en el diagrama. Confirma que la correa pasa por los puntos de giro y las poleas intermedias exactamente como se muestra.
Aplica tensión ajustando el tensor hasta que la correa tenga aproximadamente 12-15 mm de deflexión en el punto central entre las poleas. Comprueba que la correa no toque estructuras metálicas ni esté torcida. Gira manualmente las ruedas o el motor varias veces para verificar que la correa mantiene su posición y funciona sin fricción.
Inspecciona la correa por desgaste, grietas o deshilachado antes de cada temporada. Sustituye cualquier correa que muestre signos de deterioro. Mantén el diagrama a mano durante ajustes y reemplazos para evitar errores de enrutamiento que puedan causar fallos en la transmisión.
Identificación y ubicación de cada correa y polea en el X590
Coloca el tractor sobre una superficie plana y asegúrate de que el motor esté apagado antes de inspeccionar las correas y poleas. La correa principal de transmisión conecta el cigüeñal con la polea del eje de transmisión, ubicada en el centro del chasis bajo la cubierta delantera. Identifica la polea del cigüeñal, más cercana al motor, y verifica que la correa esté correctamente alineada con sus ranuras.
La correa del sistema de corte se extiende desde la polea intermedia hasta la polea del conjunto de cuchillas. Su ubicación exacta requiere retirar la cubierta de la plataforma de corte. Comprueba que la correa pase por todas las poleas guía y tensores siguiendo la dirección indicada en el diagrama del fabricante.
La correa del ventilador y accesorios se encuentra en la parte frontal del motor, conectando la polea del cigüeñal con el ventilador, alternador y bomba hidráulica. Revisa el estado de cada polea y asegúrate de que no haya desalineación o desgaste que pueda generar fricción excesiva.
Cada polea cuenta con marcas de referencia que facilitan su identificación y montaje. La polea del tensor de la transmisión debe ajustarse según la tensión recomendada, evitando holguras que comprometan el funcionamiento. Sigue el diagrama del X590 para ubicar correctamente cada correa, manteniendo el orden secuencial desde el motor hacia los componentes auxiliares.
Verifica periódicamente la integridad de todas las correas y la alineación de las poleas. Sustituye cualquier correa con grietas, desgaste o deformaciones, y asegúrate de que los tensores estén en posición óptima para garantizar un funcionamiento estable del X590.
Instrucciones paso a paso para reemplazo y ajuste de la correa
Afloja la tensión de la correa existente usando la palanca de tensión ubicada cerca del motor. Esto permite retirar la correa sin forzar las poleas.
- Desconecta la batería para evitar arranques accidentales.
- Levanta el tractor y asegúralo sobre soportes para acceder a la zona de la correa de transmisión.
- Ubica la correa según el diagrama de transmisión del X590, identificando la posición de cada polea.
- Afloja el tensor girando el perno de ajuste en sentido contrario a las agujas del reloj.
- Retira la correa vieja cuidadosamente, evitando dañar las poleas o el protector de la correa.
- Coloca la correa nueva siguiendo el mismo recorrido indicado en el diagrama, asegurando que encaje correctamente en cada ranura de la polea.
- Ajusta el tensor girando el perno de ajuste hasta que la correa tenga una tensión de 10-12 mm de deflexión en el punto medio de la mayor distancia entre poleas.
- Verifica que la correa esté centrada en todas las poleas y que no presente torsiones.
- Conecta la batería y realiza una prueba a baja velocidad para asegurarte de que la correa funciona sin ruidos ni deslizamientos.
- Revisa la tensión nuevamente tras unos minutos de uso y ajusta si es necesario.
Mantén las poleas limpias de grasa y residuos antes de colocar la correa para prolongar su durabilidad y mejorar el rendimiento de la transmisión.
Resolución de problemas comunes relacionados con la correa de transmisión
Verifica la tensión de la correa antes de cualquier operación. Una correa demasiado floja provoca deslizamiento y pérdida de potencia, mientras que una correa excesivamente ajustada puede dañar los rodamientos y aumentar el desgaste.
Inspecciona visualmente la correa para detectar grietas, deshilachado o signos de desgaste irregular. Sustituye inmediatamente cualquier correa que muestre daños visibles para evitar fallas mayores.
Revisa las poleas y rodillos asociados. La acumulación de suciedad o residuos en las poleas genera fricción adicional y puede desalinear la correa. Limpia regularmente con un paño seco y verifica que los rodillos giren libremente.
Observa ruidos anormales durante la operación. Chirridos o zumbidos pueden indicar desalineación de la correa o problemas en los rodamientos de las poleas. Ajusta la alineación y lubrica los componentes según las especificaciones del fabricante.
Controla la temperatura del motor y la transmisión. El sobrecalentamiento puede afectar la elasticidad de la correa y provocar deterioro prematuro. Mantén limpio el radiador y revisa el sistema de refrigeración periódicamente.
Realiza reemplazos según los intervalos recomendados en el manual del X590, incluso si la correa parece en buen estado. Esto garantiza un funcionamiento confiable y evita interrupciones inesperadas en el uso del equipo.
