Verifica la tensión de la correa antes de encender el cortacésped. La X570 utiliza una correa de transmisión de 1/2 pulgada de ancho que conecta el motor a las poleas de la plataforma. Una tensión incorrecta puede provocar desgaste prematuro y pérdida de corte uniforme.
Identifica cada polea y su recorrido siguiendo el diagrama oficial. La correa pasa por la polea del motor, la polea tensora y las poleas de los cuchillos, formando un trayecto específico que garantiza el giro correcto de cada cuchilla. Marcar las posiciones antes de retirar la correa facilita la reinstalación.
Realiza inspecciones periódicas de la correa y las poleas. Busca grietas, hilos sueltos o desalineación. Sustituye la correa si muestra desgaste visible o ruidos inusuales. Mantener las poleas limpias y lubricadas minimiza la fricción y prolonga la vida útil de la correa.
Reemplaza la correa siguiendo el diagrama para evitar errores de instalación. Asegura que la correa quede correctamente asentada en cada ranura y verifica que la tensión final permita un giro libre sin deslizamientos. Estos pasos reducen averías y optimizan el rendimiento de corte de la plataforma.
Guía práctica del diagrama de la correa de la plataforma John Deere X570
Para ajustar correctamente la correa de la plataforma X570, identifique primero cada polea siguiendo el diagrama del fabricante. La polea del cigüeñal se encuentra en la parte frontal del motor y dirige la correa principal hacia las poleas de transmisión de la plataforma.
La correa principal debe colocarse sobre la polea de la transmisión intermedia antes de rodear las poleas de las cuchillas. Asegúrese de que la correa encaje en todas las ranuras sin torsiones y que esté centrada en cada polea para evitar desgaste prematuro.
Use la palanca tensora para aplicar la tensión correcta. Una correa demasiado floja puede patinar y generar cortes desiguales, mientras que una correa demasiado tensa puede dañar los rodamientos de las poleas. Mida la holgura recomendada según el manual de X570 antes de fijar la palanca tensora.
Verifique la alineación de las poleas girando la plataforma manualmente. Cada giro debe mostrar movimiento uniforme de la correa sin desvíos laterales. Revise visualmente si hay signos de desgaste, grietas o deshilachado, y sustituya la correa si detecta daños.
Para el mantenimiento regular, limpie las poleas de restos de césped y suciedad, y revise la tensión de la correa cada 25 horas de uso. Mantener el sistema limpio y correctamente alineado prolonga la vida útil de la correa y asegura un corte parejo en toda la plataforma.
Identificación de correas y poleas en la plataforma X570
Para localizar y distinguir correctamente las correas y poleas en la plataforma John Deere X570, comienza verificando la disposición de la correa de transmisión principal. Esta correa conecta el motor con las poleas del deck y las ruedas motrices.

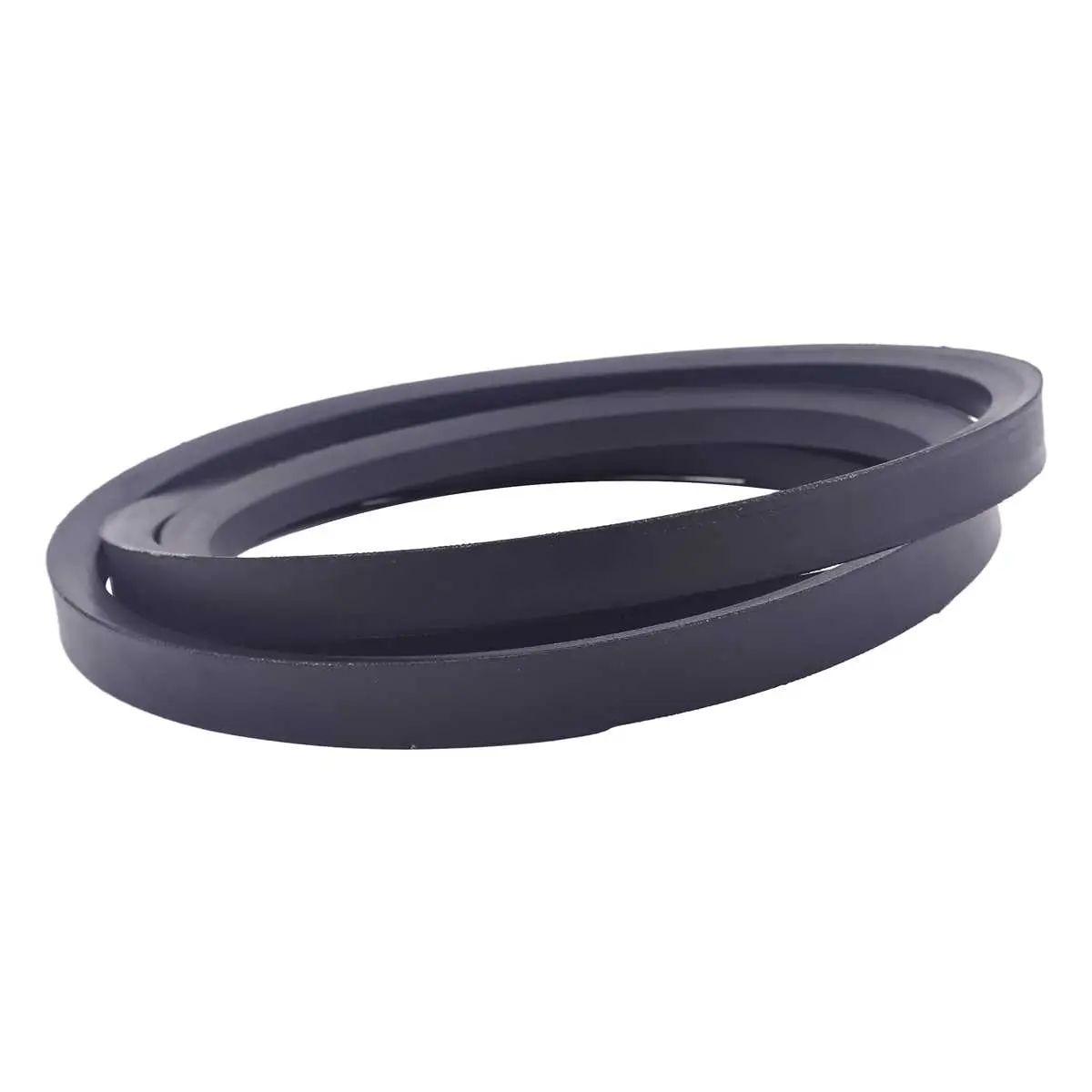

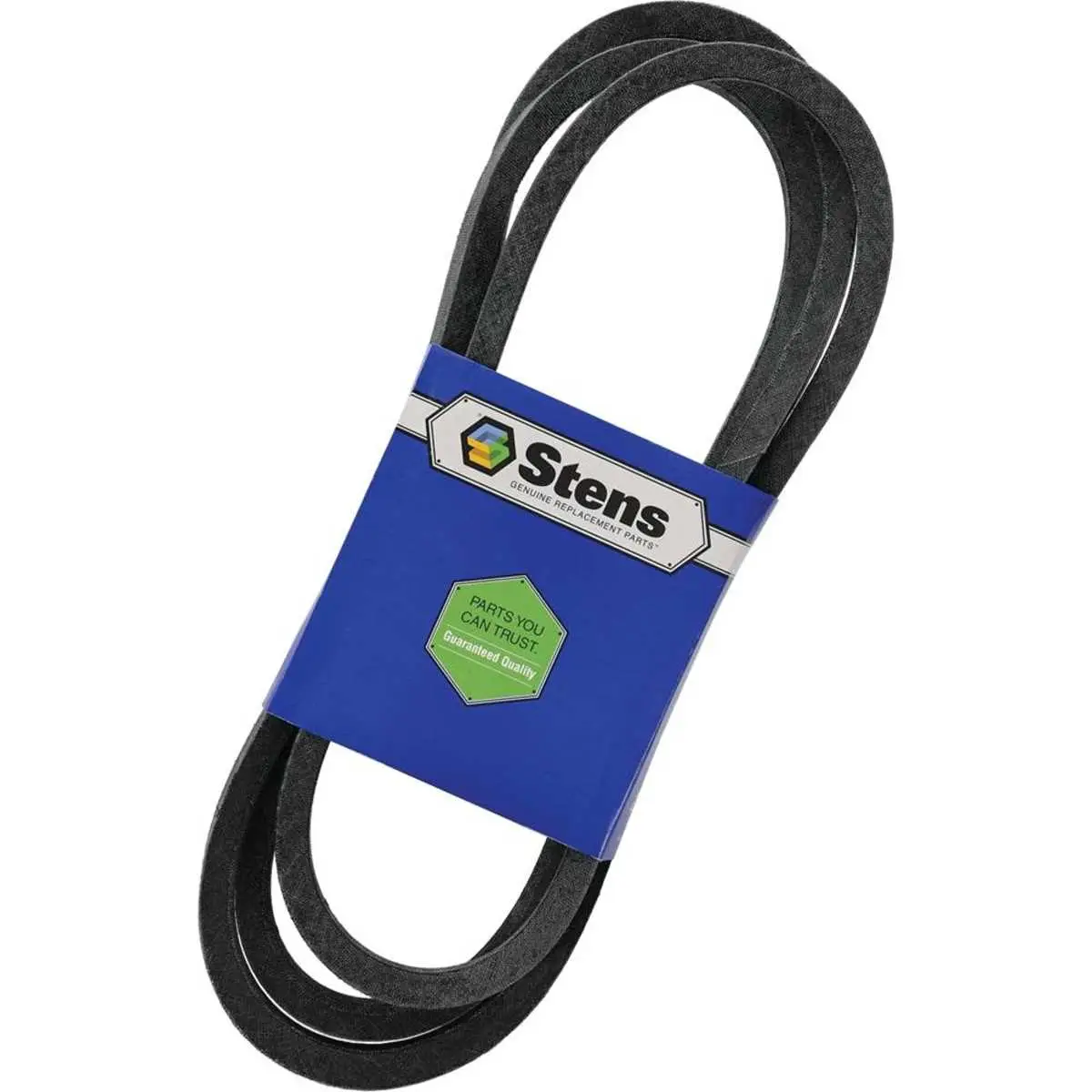

- Correa del deck: mide aproximadamente 1,2 metros de longitud, con sección trapezoidal de 1/2 pulgada. Se enrolla alrededor de las poleas de la plataforma y del tensor.
- Polea del motor: es la polea más cercana al motor. Identifica el diámetro de 7,6 cm y la ranura en V que asegura el acoplamiento con la correa principal.
- Polea del tensor: se encuentra entre la polea del motor y las del deck. Verifica la presencia de un resorte de tensión que mantiene la correa ajustada y previene el deslizamiento.
- Poleas del deck: usualmente hay tres: izquierda, central y derecha. Cada una tiene un diámetro de 15 cm y se conecta directamente con las cuchillas. Comprueba que estén alineadas y giren libremente.
- Polea loca: sirve para guiar la correa alrededor de los componentes y mantener la tensión correcta. Suele ubicarse cerca del centro del deck y su diámetro es de 6 cm.
Inspecciona visualmente la correa buscando desgastes, grietas o estrías borradas. Asegúrate de que todas las poleas giren suavemente y que los tornillos de montaje estén firmes. Una identificación clara evita errores al reemplazar la correa o ajustar la tensión.
Para confirmar la orientación correcta de la correa, sigue el diagrama de fábrica y verifica que cada polea se encuentre en su posición exacta. El orden correcto es: polea del motor → polea del tensor → poleas del deck → polea loca de guía.
Marca las correas y poleas con etiquetas temporales si planeas desmontarlas. Esto facilita el reensamblaje y asegura que la plataforma funcione sin desajustes ni vibraciones.
Procedimiento paso a paso para reemplazar la correa de la plataforma
Apaga el motor y desconecta la batería para evitar cualquier movimiento accidental. Levanta la plataforma a la posición más alta utilizando la palanca de elevación y asegúrala con soportes de seguridad.
Localiza la correa de la plataforma y verifica su ruta siguiendo el diagrama específico del modelo X570. Afloja el tensor girando la palanca de tensión o aflojando el perno correspondiente, liberando así la correa.
Retira la correa vieja con cuidado, asegurándote de no dañar las poleas ni los ejes. Limpia las poleas de residuos de suciedad, grasa o restos de correa, utilizando un trapo limpio y un desengrasante ligero si es necesario.
Coloca la correa nueva siguiendo exactamente la ruta indicada en el diagrama. Asegúrate de que los dientes de la correa se alineen correctamente con las poleas dentadas y que la correa quede centrada en cada polea lisa.
Vuelve a ajustar el tensor hasta que la correa tenga la tensión adecuada: debe moverse ligeramente al presionarla, sin quedar floja ni demasiado rígida. Gira manualmente la plataforma para confirmar que la correa se desplaza de manera uniforme y sin rozamientos.
Retira los soportes de seguridad y baja la plataforma lentamente. Reconecta la batería y arranca el motor, observando el funcionamiento de la correa durante unos minutos para asegurarte de que no haya deslizamientos ni ruidos anormales.
Solución de problemas comunes y ajuste correcto de la correa
Verifica el desgaste de la correa revisando si hay grietas, deshilachado o estiramiento visible. Sustituye la correa si notas cualquiera de estos signos para evitar fallos durante el corte.
Inspecciona las poleas para detectar acumulación de residuos, daños o desalineación. Una polea sucia o deformada puede provocar deslizamiento o ruidos excesivos. Limpia las poleas y reemplaza las dañadas.
Comprueba la tensión correcta de la correa aplicando presión con la mano. La correa debe ceder aproximadamente 1,5 a 2,5 cm al presionar en el punto medio entre las poleas. Ajusta el tensor siguiendo las marcas de referencia del manual X570.
Si la correa se sale con frecuencia, revisa que las poleas estén alineadas y que los rodamientos giren libremente. Reemplaza cualquier rodamiento bloqueado o desgastado para mantener la trayectoria correcta de la correa.
Escucha ruidos inusuales al operar la plataforma. Un chirrido agudo puede indicar fricción excesiva por tensión incorrecta. Afloja o ajusta la correa gradualmente hasta eliminar el ruido manteniendo la tensión adecuada.
Para prolongar la vida útil, limpia la correa y las poleas después de cortar césped húmedo o con residuos pegajosos. Evita el contacto con aceites o solventes que puedan degradar el caucho.
